Артикул:
m-101990
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Спец. формы
Количество каналов
—
1
Мин. частота (кГц)
—
0.00005
Макс. частота (ГГц)
—
0.005
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

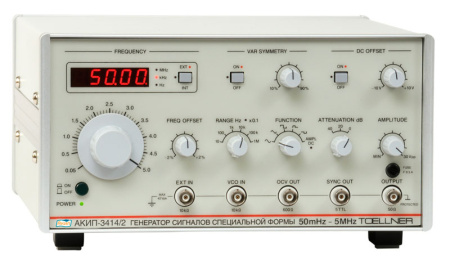

Генератор сигналов специальной формы АКИП-3414/2 предназначен для создания сигналов с определенными параметрами. Он имеет широкий частотный диапазон от 0,05 Гц до 5 МГц для всех типов сигналов. Смещение частоты составляет ± 2 %, а погрешность установки частоты - ± 2 единицы масштаба. Выходной уровень сигнала может быть от 10 мВ пик-пик до 30 В пик-пик. Сопротивление выхода составляет 50 Ом, а защита от обратного напряжения до 120 В обеспечивает безопасность использования.
Преимущества:
- Функциональный генератор (2 в 1: генератор + усилитель)
- 1 выходной канал
- Диапазон частот: 0,05 Гц – 5 МГц
- Высокое выходное напряжение 30 Впик-пик
- Стандартные сигналы: синусоида, прямоугольник, треугольник, импульс
- Режим усилителя (вход внешнего сигнала)
- Вход/выход внешней модулирующей частоты (VCO/OCV), выход синхронизации ТТЛ-уровня
- Встроенный частотомер
- Защита выхода от обратных напряжений
- Компактный размер, алюминиевый корпус.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Спец. формы |
|
Количество каналов
|
1 |
|
Мин. частота (кГц)
|
0.00005 |
|
Макс. частота (ГГц)
|
0.005 |
|
Выходной импеданс
|
50 Ом |
|
Срок гарантии (лет)
|
1 |
|
Выходной уровень
|
10 мВ … 30 В пик-пик |
|
Питание
|
207-253 В |
|
Гарантия, (мес)
|
12 |
- Генератор сигналов специальной формы АКИП-3414/1
- Сетевой шнур
- Соединительный кабель (BNC)
- Нагрузка 50 Ом
- Адаптер BNC-гнездо 4 мм
- Адаптер BNC – штекер 4 мм
- Тройник BNC
- Аттенюатор 40 дБ
- Руководство по эксплуатации
| Выходные параметры | |
| Частотный диапазон | 0,5 Гц – 5 МГц для всех сигналов |
| Смещение частоты | ± 2 % |
| Погрешность установки частоты | ± 2 е.м.р. (<5% от полной шкалы в используемом масштабе) |
| Выходной уровень |
10 мВпик-пик - 3 0 Впик-пик 15 В пик-пик в импульсе |
| Выходное сопротивление | 50 Ом |
| Защита выхода | Предохранитель от обратного напряжения ≤ 120 В |
| Постоянное смещение | |
| Диапазон (AC + DC) | ±10 В |
| Синусоида | |
| Суммарные гармонические искажения ( при максимальном U вых. и нагрузке 50 Ом ) |
< 0,5 % для частот < 100 к Гц < 5 % для частот < 5 М Гц |
| Прямоугольник | |
| Время нарастания/спада | < 28 нс |
| Выброс | < 5 % |
| Скважность | 10% - 90% |
| Усиление | 17 дБ, от DC до 5 МГц |
| Суммарные гармонические искажения | < 0,2 % для частот < 100 к Гц при Ri = 10 кОм |
| Треугольник | |
| Нелинейность | < 1% для частот < 100 к Гц |
| Импульс | |
| Время нарастания/спада | < 28 нс |
| Выброс | < 5 % |
| Входы/Выходы | |
| Выход синхронизации | Сигнал ТТЛ-уровня, 50 Ом |
| Вход внешней модуляции | 5 В, изменение частоты 1:1000 |
| Выход модуляции | 0...5 В, изменение частоты 1000:1 |
| Внешний вход | Вход усилителя (U вх. макс. = 15 Вскз) и частотомера |
| Частотомер | |
| Диапазон частот | < 1 Гц до 30 МГц |
| Разрешение | 4 или 5 разрядов с автовыбором диапазона |
| Погрешность | ± 2 е.м.р. |
| Чувствительность | 150 мВскз при < 10 МГц 250 мВскз при > 10 МГц |
| Входное сопротивление | 1 МОм, 120 пФ |
| Защита входа | 15 Вскз |
| Общие данные | |
| Напряжение питания | ~115/230 В ( ± 10 %), 47 - 63 Гц (потребление < 30 ВА) |
| Габаритные размеры | 265 × 147 × 280 мм |
| Рабочая температура | 0...50 °С |
| Масса | 3,5 кг |
Под этой торговой маркой у различных зарубежных производителей из Европы, Азии и Америки АО ПриСТ заказывает изготовление средств измерений.
