Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Высокочастотный
Номер записи в ГосРеестре СИ
—
73612-18
Количество каналов
—
1
Мин. частота (кГц)
—
25000
Все характеристики
228 878 руб./шт
Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

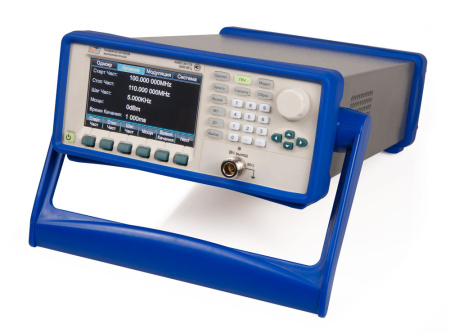

Профессиональный генератор сигналов высокой частоты АКИП-3417/3 предлагает широкие возможности для работы в области радиочастот. С его помощью можно создавать сигналы с частотами от 25 МГц до 3000 МГц. Опорный генератор обеспечивает точность установки частоты с погрешностью ±5×10-6. Выходной уровень настраивается в пределах от -60 дБм до 10 дБм, что позволяет достигать нужной мощности сигнала. Генератор имеет выходной импеданс 50 Ом, что обеспечивает его совместимость с различными устройствами и системами.
Особенностью этого генератора является использование системы ФАПЧ, которая обеспечивает стабильность частоты и минимизирует фазовые шумы. Это позволяет получать качественные и точные сигналы.
- 2 канала: кан А/В,только ВЧ выход – канал А;
- Канал А (синус): 25 МГц...3000 МГц;
- Канал B : 1 мкГц... 1 0 МГц;
- Канал A (система ФАПЧ): синус, прямоугольник;
- Канал B (DDS): синус, прямоугольник, треугольник, импульс, Sync, экспонента, шум, DC (пост. смещ.);
- Вых. уровень (кан А/В): 1 мВпик...10 Впик (50 Ом)/ -127 дБм… + 13 дБм;
- Внутренний опорный генератор: ±1х10-6;
- Виды модуляции (кан A) : АМ , ЧМ, ЧМн, ФМн;
- Функции (кан A): свипировани е (ГКЧ) , пакетный режим (Burst) с функцией непрерывной корректировки фазы;
- Графический ЖК - дисплей с диагональю 11 см;
- Интерфейсы: USB, RS-232 (опция: GPIB).
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Высокочастотный |
|
Номер записи в ГосРеестре СИ
|
73612-18 |
|
Количество каналов
|
1 |
|
Мин. частота (кГц)
|
25000 |
|
Макс. частота (ГГц)
|
3 |
|
Фазовый шум
|
-115 дБн/Гц |
|
Опорный генератор
|
±5×10⁻⁶ |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
USB, RS-232 |
|
Выходной уровень
|
-60 … 10 дБм |
|
Питание
|
198-242 В |
|
Гарантия, (мес)
|
12 |
- Генератор ВЧ-сигналов АКИП-3417/3
- Сетевой шнур
- Соед. кабель BNC-BNC
- CD-диск с ПО (по запросу)
- Руководство по эксплуатации
| Основные выходные параметры (канал A) | |
| Частотный диапазон | Синус: 25 М Гц ... 30 00 МГц |
| Разрешение | 1 мкГц (≤ 80 МГц) / 1 Гц (> 80 МГц) |
| Погрешность уст. частоты | ±5 х10-6 |
| Выходной уровень | -90 дБн ... + 13 дБн |
| Разрешение | 0,25 дБ |
| Погрешность уст. уровня | ±1 дБ от уст. |
| КСВН | < 1,5 |
| Основные выходные параметры (канал В) | |
| Частотный диапазон | 1 мкГц … 10 МГц |
| Разрешение | 1 мкГц |
| Погрешность уст. частоты | ±1х10-6 (≥ 1 кГц); ±5х10-5 (< 1 кГц) |
| Выходной уровень | 1 мВпик...10 Впик (50 Ом); 2 мВпик…20 Впик (1 МОм) |
| Разрешение | 1 мВпик |
| Погрешность уст. уровня | ±(1% от уст. + 1 мВ) |
| Постоянное смещение | ±5 Впик (50 Ом), ± 10 Впик (1 МОм) |
| Выходное сопротивление | 1 МОм/ 50 Ом |
| Тип разъема | BNC |
| Спектральная частота | |
| Коэффициент гармоник | < -30 дБн |
| Негармон. составляющие | < -40 дБн |
| Субгармоники | < -90 дБн (выходной уровень ≤ 4 дБм) |
| Паразитная ЧМ | < 100 Гц (диап. част.: 0,3 … 3 кГц, СКЗ, < 110 МГц) |
| Модуляциия (канал А) | |
| Виды модуляции | ИМ |
| Параметры ИМ |
Имп. Коэф <80 дБ Вр. нараст <100 нс, длит. 0,25 с |
| Свипиование/ГКЧ (канал А) | |
| Режимы качания |
Лин. по частоте Лин. по амплитуде |
| Время качания | 1 мс…800 с (лин.), 10 мс … 800 с (лог.) |
| Длительность шага | 50 мс … 10 с |
| Форма сигнала (канал В) | |
| Тип | Синус, прямоуг., треуг., импульс, Sync, экспонента, шум, DC (пост. смещ.) |
| Прямоугольник | Время нарастания: ≤ 50 нс. Скважность: 0,01 … 99,99 % |
| Импульс | Время нарастания: ≤ 50 нс. Длительность: 200 нс … 20 с |
| Пила | Симметрия: 0,0 … 100,0 % |
| Общие данные | |
| ЖК-дисплей | Графический цветной (TFT, диагональ 11 см), 480 х 272 точек |
| Напряжение питания | 220 В (± 22 В), 47~53 Гц |
| Рабочие условия | 0…40°С, 80% |
| Интерфейс | USB, RS-232 |
| Габаритные размеры | 256 × 123 × 386 мм |
| Масса | < 5 кг |
