ГОСРЕЕСТР
Артикул:
m-118526
Поверка—Нет
- Да
- Нет
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Спец. формы
Номер записи в ГосРеестре СИ
—
70738-18
Количество каналов
—
2
Мин. частота (кГц)
—
0.000000001
Все характеристики
83 707 руб./шт
Достаточно
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

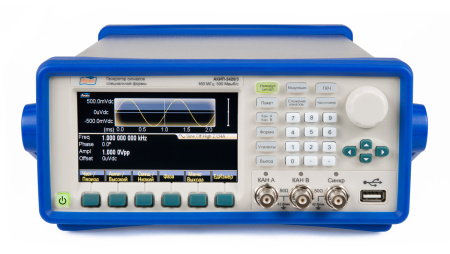

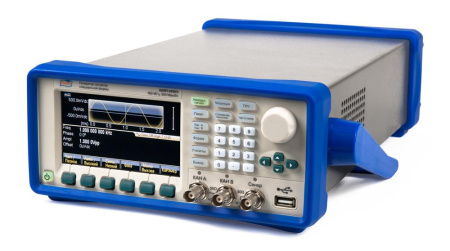

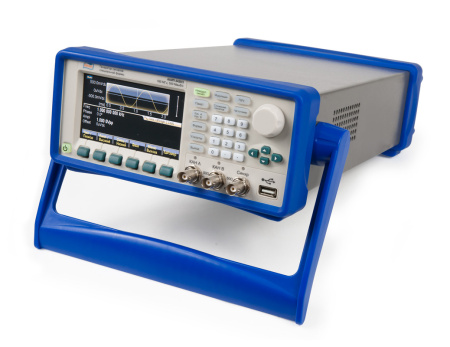

Профессиональный генератор сигналов специальной формы АКИП-3420/2 обладает двумя независимыми источниками колебаний и позволяет работать с широким диапазоном частот - от 1 мкГц до 120 МГц. Опорный генератор обладает высокой точностью установки частоты, с погрешностью ±2×10-6, с возможностью установки ±2×10-7 при опции. Генератор обеспечивает выходной уровень от 1 мВпик-пик до 10 Впик-пик с выходным импедансом 50 Ом. Особенностью АКИП-3420/2 является наличие широкого набора видов модуляции, включая АМ, ЧМ, ФМ, ШИМ, СУМ, ЧМн, 4FSK, QFSK, ФМн, 4PSK, Амн и OSK. Генератор также обладает ГКЧ и поддержкой BURST пакетного режима.
Преимущества:
- Частота сигнала от 1 мкГц до 120 МГц
- Внутренний опорный генератор
- Поддержка 13 видов модуляций
- Возможность работы в режиме Burst и режиме свипирования
- Опционально доступна установка усилителя мощности
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Спец. формы |
|
Номер записи в ГосРеестре СИ
|
70738-18 |
|
Количество каналов
|
2 |
|
Мин. частота (кГц)
|
0.000000001 |
|
Макс. частота (ГГц)
|
0.12 |
|
Опорный генератор
|
±2×10⁻⁶ |
|
Выходной импеданс
|
50 Ом |
|
ГКЧ
|
Да |
|
Интерфейс
|
USB, LAN |
|
Выходной уровень
|
1 мВ … 10 В пик-пик |
|
Питание
|
198-242 В |
|
Гарантия, (мес)
|
12 |
- Генератор сигналов специальной формы АКИП-3420/2
- Сетевой шнур
- Соединительный кабель BNC-BNC
- Программное обеспечение
- Руководство по эксплуатации
| Основные выходные параметры | |
| Частотный диапазон | |
| Cинус | 1 мкГц … 120 МГц |
| Прямоугольный/импульс | 1 мкГц … 40 МГц |
| Пила | 1 мкГц … 30 МГц |
| СПФ | 1 мкГц … 30 МГц |
| Разрешение | от 1 мкГц (12 разрядов) |
| Погрешность уст. частоты |
Стандартно: ±2х10-6 + 1 мкГц С опцией: 100: ±2×10-7 |
| Погрешность уст. частоты |
Стандартно: ±2х10-6 + 1 мкГц С опцией: 100: ±2×10-7 |
| Выходной уровень |
Частота ≤ 40 МГц: 1 мВпп ... 10 Впп (50 Ом); 2 мВпп … 20 Впик (1 МОм) Частота ≤ 80 МГц: 1 мВпп … 5 Впп (50 Ом); 2 мВпп … 10 Впп (1 МОм) Частота ≤ 120 МГц: 1 мВпп … 2,5 Впп (50 Ом); 2 мВпп … 5 Впп (1 МОм) Частота > 120 МГц: 1 мВпп … 2 Впп (50 Ом); 2 мВпп … 4 Впп (1 МОм) |
| Разрешение |
1 мВпп (уровень ≥ 1 Впп, 50 Ом), 2 мВпп (уровень ≥ 2 Впп, 1 МОм) 0,1 мВпп (уровень < 1 Впп, 50 Ом), 0,2 мВпп (уровень < 2 Впп, 1 МОм) |
| Погрешность уст. уровня | ±(1% от уст. + 2 мВпп) |
| Постоянное смещение |
±5 В (на 50 Ом), макс. разрешение 0,1 мВ, погрешность ±(1% от установленной + 2 мВ + 0,5% от амплитуды) |
| Длина памяти | 4…16384 точек |
| Выходное сопротивление | 1 МОм / 50 Ом |
| Синусоида | |
| Уровень гармоник относительно уровня основной частоты |
≤-60 дБн в диапазоне до 10 МГц ≤-55 дБн в диапазоне до 80 МГц ≤-50 дБн в диапазоне до 100 МГц ≤-45 дБн в диапазоне свыше 100 МГц |
| Сумма гармонические искажений | ≤ 0,1% (на частотах до 20 кГц) |
| Прямоугольник, импульс, пила | |
| Время нарастания прямоугольника | ≤ 8 нс |
| Скважность | 0,1 % - 99,9 % |
| Время нарастания импульс | 4 нс … 100 мкс |
| Длительность импульса | 10 нм … 1000 с |
| Асимметричность (пила) | 0% … 100% |
| Частота дискретизации | |
| Частота дискретизации |
Короткая память (кан.А/кан.B): 500 МГц Длинная память (кан.A): 1 мкГц … 125 МГц, разрешение 1 мкГц |
| Длина памяти |
Короткая память (кан.А/кан.B): 16384 фиксированное значение Длинная память (кан.A): 6 точек … 1 048576 точек |
| Разрешение ЦАП | 14 бит |
| Виды модуляции | АМ, ЧМ, ФМ, ШИМ, СУМ, ЧМн (FSK, 4FSK, QFSK), ФМн (PSK, 4PSK, 4PSK), АМн (ASK, OSK) |
| Частота модуляции | 1 мГц … 100 кГц (АМ, ЧМ, ФМ, ШИМ), 1 мГц … 1 МГц (СУМ) |
| Глубина АМ | 0% … 120% |
| Девиация фазы ФМ | 0° … 360° |
| Девиация ШИМ | 0% … 99% |
| Амплитуда СУМ | 0% … 100% |
| Частота манипуляции | 1 мГц … 1 МГц |
| Частота скачка | 1 мкГц … макс. Выходной частоты |
| Источник модуляции | Внутренний, внешний |
| Свипирование (ГКЧ) | |
| Режимы свипирования | 1 мс … 500 с |
| Время задержки/ возврата/ интервала | 0 … 500 с |
| Время задержки/ возврата/ интервала | 0 … 500 с |
| Пакетный режим | |
| Формы сигналов | Синус, прямоугольник, пила/ треугольник и др. |
| Число импульсов в пакете | 1 … 1x108 |
| Период повторения | 1 мкс … 500 с |
| Режим управления | Внутренний (авто)/внешний (запуск ТТЛ по нарастающему фронту (по строб-импульсу))/ ручной однократный запуск |
| Режим сложения | |
| По частоте | Отношение частот / разность частот |
| По амплитуде | Разность амплитуд/ разность смещений |
| Объединение формы | Объединяемые амплитуды: 0% ~ 100% |
| Параметры дополнительных входов/выходов | |
| Вход внешнего опорного сигнала | 10 МГц ± 50 Гц; входной уровень: 100 мВпп … 5 Впп; 300 Ом |
| Выход опорного сигнала | 10 МГц; уровень: > 1 Впп; 50 Ом |
| Синхровыход (SYNC) | Выходной уровень: TTL; время нарастание: ≤ 10 нс; выходное сопротивление: 50 Ом |
| Вход/Выход синхронизации | Вход/выход уровень: TTL; вход/выход сопротивление: 1 кОм |
| Вход внешней модуляции | Входное уровень: ± 2,5 Впп (глубина модул. 100 %); входное сопротивление: 10 кОм |
| Частомер | |
| Частотный диапазон | 10 мГц…350 МГц (100 нс…20 с); время счета 1 мс…100 с |
| Чувствительность | 20 мВскз…5 Вскз |
| Общие данные | |
| ЖК-дисплей | Графический цветной (TFT, диагональ 11 см), 480х272 точек |
| Память | 7 ячеек (пользовательские СПФ), 1 ячейка (гармоника) |
| Напряжение питания | 220 В (± 22 В), 47~53 Гц |
| Рабочие условия | 0…40°С, 80% |
| Интерфейс | USB, LAN |
| Габаритные размеры, масса | 367 × 256 × 106 мм; 3,7 кг |
Под этой торговой маркой у различных зарубежных производителей из Европы, Азии и Америки АО ПриСТ заказывает изготовление средств измерений.
