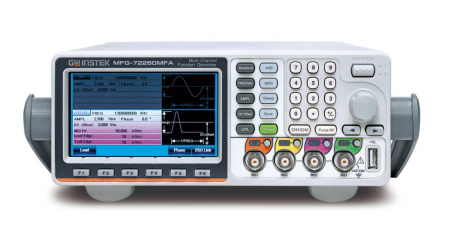

Генератор сигналов специальной и произвольной формы MFG-72260M - это мощное и многофункциональное устройство, предназначенное для профессиональных задач. С его помощью вы сможете создавать и модулировать сигналы различной формы и частоты.
В основе MFG-72260M лежит прямой цифровой синтез, позволяющий установить разрешение по частоте до 1 мкГц. Благодаря этой особенности, вы сможете получать очень точные и качественные сигналы. Количество каналов составляет 3, причем первые два канала представляют собой выходы генератора сигналов специальной формы, а третий канал является генератором импульсов.
MFG-72260M обладает широким частотным диапазоном, начиная от 1 мкГц и до 60 МГц для общих сигналов, а для импульсных сигналов - до 25 МГц. При этом, погрешность установки частоты составляет всего ±2×10-5, что гарантирует высокую стабильность работы устройства.
Преимущества:
- Предусмотрено три выходных канала, которые работают в диапазоне от 1 мкГц до 30 МГц. Режим смещения +\- 5 Впик
- Генерация электронных импульсов производится в пределах 1 мкГц – 25 МГц с амплитудой колебаний 1 мВ – 2,5 Впик
- Установлена внутренняя память, в которую можно записывать формы генерируемых сигналов и сохранять настройки.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Спец. формы |
|
Номер записи в ГосРеестре СИ
|
78118-20 |
|
Количество каналов
|
3 |
|
Мин. частота (кГц)
|
0.000000001 |
|
Макс. частота (ГГц)
|
0.06 |
|
Опорный генератор
|
±2×10⁻⁵ |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
USB, LAN |
|
Выходной уровень
|
1 мВ … 10 В пик-пик |
|
Питание
|
196-264 В |
|
Гарантия, (мес)
|
12 |
- Генератор MFG-72260M
- Краткая инструкция по эксплуатации
- ПО
- Инструкция по эксплуатации на CD
- Измерительный кабель GTL-101
| Каналы | 3 |
| Амплитуда | 10 Впик на нагрузке 50 Ом (разрешение 1 мВ) |
| Диапазон частот | 1 мкГц…30 МГц (синус) |
| Погрешность установки частоты | ±(2*10-5) |
| Режим постоянного смещения | ± 5 Впик |
| Генератор сигналов произвольной формы | |
| ЦАП | 14 бит |
| Частота дискретизации | 200 МГц |
| Длина памяти | 16 К точек, 66 встроенных форм |
| Генератор импульсов | |
| Диапазон | 1 мкГц - 25 МГц |
| Амплитуда | 1 мВ…2,5 Впик (на 50 Ом) |
| Постоянное смещение | до ±1 В пик |
| Длительность импульса | 20 нс- 999,9 кс |
| Время нарастания / спада | 10 нс - 20 с с разрешением 1 нс |
| Коэффициент заполнения | 0,01-99,99 % |
| Общие характеристики | |
| Диапазон | 5 Гц…150 МГц |
| Входящий уровень | 35 мВ…30 В скз |
| Режимы модуляции | AM/ ЧМ, ИM, ЧМн, SUM, ШИМ, АМн и ФМн |
| Режимы свипирования | Частота и Амплитуда формирование пакетов радиоимпульсов |
| Увеличения амплитуды | U вых (AC-DC) до +42 В или -42 В |
| Программное обеспечение | AWES для создания и редактирования сигналов произвольной формы (библиотека включает равномерный шум, гауссовский, шум Релея, цифр. коды NZ-код, Манчестер, RS-232, и др.). |
| Внутренняя память (запись/вызов) | 10 ячеек форм сигналов (16 К), 10 профилей настроек. |
| Дисплей | Цветной графический ЖКИ (диагональ 11 см, разрешение 480 х 272 точек) |
| Интерфейсы | USB (host/ device), LAN |
| Габариты | 266 × 107 × 293 мм |
| Масса | 2,5 кг. |
