ГОСРЕЕСТР
Артикул:
m-118540
Поверка—Нет
- Да
- Нет
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Спец. формы
Номер записи в ГосРеестре СИ
—
81637-21
Количество каналов
—
2
Мин. частота (кГц)
—
0.000000001
Все характеристики
170 703 руб./шт
Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

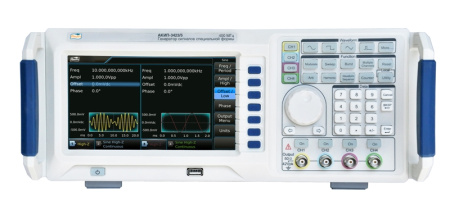

Генератор сигналов АКИП-3423 - это мощный и профессиональный прибор, предназначенный для генерации сигналов с широкими возможностями. С его помощью можно создавать сигналы различных форм и модуляций.
У генератора АКИП-3423 имеется 2 канала, что позволяет одновременно генерировать два сигнала. Его частотный диапазон впечатляет - от 1 мкГц до 200 МГц, что обеспечивает точность и качество сигналов.
Опорный генератор гарантирует высокую точность установки частоты с погрешностью ±1×10-6. Выходной уровень сигнала может быть настроен от 1 мВпик-пик до 10 Впик-пик, а выходной импеданс составляет 50 Ом.
Цифро-аналоговый преобразователь (ЦАП) имеет 14 битов, что обеспечивает высокую разрешающую способность. Встроенная память объемом 32 МБ позволяет хранить и использовать большое количество сигналов.
Генератор АКИП-3423 поддерживает различные виды модуляции, включая АМ, ЧМ, ФМ, ШИМ, АМн, ЧМн, ФМн и СУМ. Также он оснащен генератором случайных чисел (ГКЧ) и поддерживает пакетный режим BURST.
Преимущества:
- Два полностью независимых источника колебаний
- Диапазон частот: синус 200 МГц, прямоугольник до 120 МГц, импульс до 80 МГц, треугольник до 6 МГц
- Максимальное разрешение по частоте 1 мкГц
- Использование прямого цифрового синтеза (DDS)
- Разрешение по частоте 1 мкГц
- Разрядность ЦАП 14 бит
- частота дискретизации 1,2 ГГц для сигналов специальной формы и 200 МГц для сигналов произвольной формы
- Длина памяти для формирования СПФ 32 МБ
- Стандартные формы сигнала (4 вида): синусоидальный, прямоугольный, треугольный, импульс
- Встроенные сигналы специальной формы – 165 видов
- Внутренний опорный генератор: ±1х10-6
- 13 видов модуляции, включая: АМ, ЧМ, ФМ, АМн, ЧМн, ФМн, ШИМ, СУМ (наложение сигналов) и др
- Режим свипирования (ГКЧ), пакетный режим (Burst) с функцией непрерывной корректировки фазы
- Режим сложения каналов
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Спец. формы |
|
Номер записи в ГосРеестре СИ
|
81637-21 |
|
Количество каналов
|
2 |
|
Мин. частота (кГц)
|
0.000000001 |
|
Макс. частота (ГГц)
|
0.2 |
|
Фазовый шум
|
-140 дБн/Гц |
|
Опорный генератор
|
±1×10⁻⁶ |
|
Выходной импеданс
|
50 Ом |
|
ГКЧ
|
Да |
|
Интерфейс
|
USB, LAN, Wi-Fi |
|
Выходной уровень
|
1 мВ … 10 В пик-пик |
|
Питание
|
100-240 В |
|
Гарантия, (мес)
|
12 |
- Генератор сигналов АКИП-3423
- Сетевой шнур
- Соединительный кабель BNC-BN
- Антенна WiFi
- Руководство по эксплуатации
- CD-диск с ПО
| Выходные параметры | |
| Количество каналов | 2 |
| Частотный диапазон |
Синус: 1 мкГц … 200 МГц Прямоугольник: 1 мкГц … 120 МГц Импульс: 1 мкГц … 80 МГц Пила: 1 мкГц … 6 МГц СПФ: 1 мкГц … 50 МГц |
| Разрешение | 1 мкГц |
| Погрешность установки частоты | плюс-минус 1х10-6 |
| Выходной уровень |
Частота меньше/равно 40 МГц: 1 мВпик-пик ... 10 Впик-пик (50 Ом) Частота меньше/равно 100 МГц: 1 мВпик-пик … 5 Впик-пик (50 Ом) Частота меньше/равно 200 МГц: 1 мВпик-пик … 2 Впик-пик (50 Ом) Частота меньше/равно 300 МГц: 1 мВпик-пик … 1,5 Впик-пик (50 Ом) Частота более 300 МГц: 1 мВпик-пик … 1 Впик-пик (50 Ом) |
| Разрешение | от 1 мВпп или 3 разряда |
| Погрешность установки уровня | плюс-минус (1% от уст. + 1 мВ) для сигнала синусоидальной формы, 1 кГц, 10 мВпп |
| Постоянное смещение |
плюс-минус 5 В (на 50 Ом), максимальное разрешение 1 мВ, погрешность плюс-минус (1% от уст. + 2 мВ + 0,5% от амплитуды) |
| Выходное сопротивление | 1 МОм/ 50 Ом |
| Синусоида | |
| Уровень гармоник относительно уровня основной частоты |
меньше/равно -65 дБн в диапазоне до 40 МГц меньше/равно -60 дБн в диапазоне до 80 МГц меньше/равно -55 дБн в диапазоне до 120 МГц меньше/равно -50 дБн в диапазоне до 150 МГц меньше/равно -45 дБн в диапазоне до 200 МГц меньше/равно -40 дБн в диапазоне до 250 МГц меньше/равно -45 дБн в диапазоне до 300 МГц меньше/равно -50 дБн в диапазоне свыше 300 МГц |
| Суммарные гармонические искажения | меньше/равно 0,2% (20 Гц - 20 кГц，20 Впик-пик) |
| Фазовый шум | меньше/равно -140 дБн/Гц (0 дБм, 10 кГц отстройка, несущая 10 МГц) |
| Прямоугольник | |
| Время нарастания | меньше/равно 2,5 нс (1 Впик-пик) |
| Коэффициент заполнения | 0,01 % … 99,99 % |
| Выброс | меньше/равно 5 % |
| Импульс | |
| Время нарастания | 2,5 нс … 1,2 с (1 Впик-пик) |
| Коэффициент заполнения | 0,01 % … 99,99 % |
| Длительность импульса | 4 нс … 1000000 с |
| Выброс | меньше/равно 5 % |
| Двойной импульс | |
| Время нарастания | меньше/равно 2,5 нс (1 Впик-пик) |
| Длительность импульса | 5 нс … 20 с (независимая установка для первого и второго импульса) |
| Временной интервал | 5 нс … 20 с |
| Выброс | меньше/равно 5 % |
| Треугольник | |
| Асимметричность | 0% … 100% |
| Произвольная форма | |
| Частота дискретизации | 200 МГц максимум |
| Длина памяти |
Шаг 1 точка: 2 … 16 кБ Шаг 4 точки: 16 кБ … 32 МБ |
| Разрешение ЦАП | 14 бит |
| Модуляция | |
| Виды модуляции | АМ, ЧМ, ФМ, ШИМ, СУМ, ЧМн (4FSK, NFSK), ФМн (4PSK, NPSK), АМн (ASK, OSK) |
| Частота модуляции | 1 мГц … 100 кГц (АМ, ЧМ, ФМ, ШИМ), 1 мГц … 1 МГц (СУМ) |
| Частота манипуляции | 1 мкГц … максимальная частота гармонического сигнала |
| Глубина АМ | 0% … 120% |
| Девиация фазы ФМ | 0°…360° |
| Девиация ШИМ | 0% … 99% |
| Амплитуда СУМ | 0% … 100% |
| Источник модуляции | Внутренний, внешний |
| Свипирование (ГКЧ) | |
| Режимы свипирования | Линейное или логарифмическое |
| Диапазон частот | 1 мкГц … максимальная частота гармонического сигнала |
| Время качания | 1 мс … 500 с |
| Время задерж./ возвр./ интерв. | 0 … 500 с |
| Пакетный режим | |
| Формы сигналов | Синус, прямоугольник, пила/ треугольник и др. |
| Число импульсов в пакете | 1 … 1x108 |
| Период повторения | 1 мкс … 500 с |
| Фаза старт/стоп | 0° … 360° |
| Режим управления | Внутренний (авто)/внешний (запуск ТТЛ по нарастающему фронту (по строб-импульсу))/ ручной однократный запуск |
| Частотная последовательность | |
| Формы сигналов | Синус, прямоугольник, пила/ треугольник и др. |
| Диапазон частот | 1 мкГц … максимальная частота гармонического сигнала |
| Тип последовательности | Пользовательская, псевдослучайная |
| Длина последовательности | 2 … 1024 |
| Частота дискретизации | 50 МГц максимум |
| Источник | Внутренний, внешний, ручной однократный запуск |
| Последовательность сигналов | |
| Частота дискретизации | 200 МГц максимум |
| Длина памяти | Шаг 4 точки: 12 … 16 кБ |
| Число повторений | 1 … 1024 |
| Длина последовательности | 2 … 1024 |
| Источник | Внутренний, внешний, ручной однократный запуск |
| Режим сложения | |
| По частоте | Отношение частот / разность частот |
| По амплитуде | Разность амплитуд/ разность смещений |
| Объединение формы | Объединяемые амплитуды: 0% .... 100% |
| Параметры дополнительных входов/выходов | |
| Вход внешнего опорного сигнала |
10 МГц плюс-минус 50 Гц, уровень: 100 мВпик-пик … 5 Впик-пик, 1 кОм |
| Выход опорного сигнала | 10 МГц,; уровень: 0 дБм; 50 Ом |
| Синхровыход (SYNC) | Уровень: TTL, прямоугольная форма, время нарастания: меньше/равно 20 нс; сопротивление: 50 Ом |
| Вход/ Выход синхронизации | Входной/ выходной уровень: TTL; вх./вых. сопротивление: 1 кОм |
| Вход внешней модуляции/ синхронизации | Уровень: модуляция плюс-минус 2,5 Впик-пик, синхронизация TTL, сопротивление: 10 кОм |
| Общие характеристики | |
| ЖК-дисплей | Графический, сенсорный (TFT, диагональ 17,78 см), 800х400 точек |
| Память | 8 ячеек (пользовательские СПФ), 1 ячейка (гармоника) |
| Напряжение питания | 100 … 240 В (плюс-минус 22 В), 45 … 65 Гц |
| Потребляемая мощность | 70 ВА |
| Рабочие условия | 0…40°С, 80% |
| Интерфейс | USB, LAN, WiFi |
| Габаритные размеры | 363 х 154 х 327 мм |
| Масса | 7 кг |
Под этой торговой маркой у различных зарубежных производителей из Европы, Азии и Америки АО ПриСТ заказывает изготовление средств измерений.
