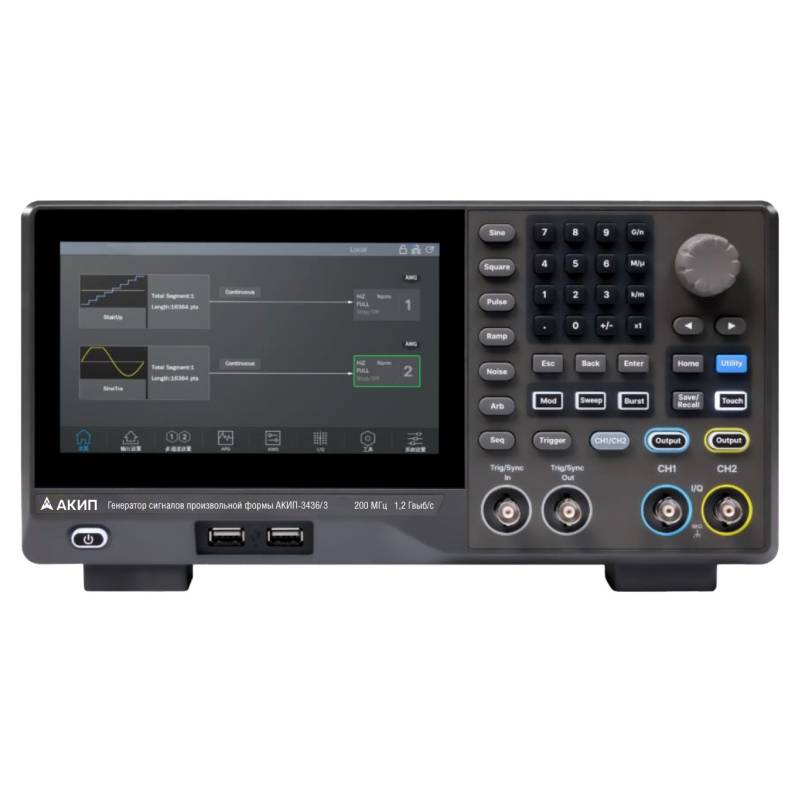

Генератор сигналов АКИП-3436/3

Генератор сигналов АКИП-3436/3 представляет собой современное многофункциональное устройство, предназначенное для формирования различных видов сигналов с высокой точностью и стабильностью. Особенностью данного генератора является наличие двух аналоговых каналов, что расширяет возможности по созданию сложных сигналов и обеспечивает удобство в работе с многоканальными системами.

Частотный диапазон устройства начинается от 1 микрогерца и достигает 200 мегагерц, что позволяет использовать его как для работы с низкочастотными, так и с высокочастотными сигналами в самых разных областях электроники и радиотехники. Опорный генератор с погрешностью установки частоты всего ±1×10^(-6) гарантирует высокую точность и стабильность выходного сигнала, что критически важно для задач калибровки, испытаний и разработки радиочастотных систем.

АКИП-3436/3 способен формировать выходной сигнал с уровнем от минимальных 1 мВ пик-пик до максимальных 10 В пик-пик, что делает его универсальным инструментом для различных мощностных требований. Коэффициент импеданса на выходе равен 50 Ом, что соответствует стандартам большинства измерительных и тестовых приборов, обеспечивая оптимальное согласование и минимальные потери сигнала.

Для генерации сигналов используется 16-битный цифро-аналоговый преобразователь (ЦАП), который обеспечивает высокое вертикальное разрешение, что особенно важно при создании сигналов произвольной формы с многоканальной и сложной структурой. Память объемом 40 мегабайт позволяет хранить значительные массивы данных и шаблонов сигналов, что расширяет возможности по созданию сложных и длинных последовательностей.

Поддержка широкого набора модуляций, включающих амплитудную (АМ), частотную (ЧМ), фазовую (ФМ) и их узкополосные варианты (АМн, ЧМн, ФМн), а также широтно-импульсную модуляцию (ШИМ) и IQ-модуляцию, дает возможность использовать прибор в самых различных сценариях, включая цифровую связь, радиолокацию и спектральный анализ. Функция генерации сложных многоуровневых последовательностей, двойных импульсов и многотональной частотной модуляции расширяет поле применения данного генератора в области радиоэлектронных войск, телекоммуникаций и научных исследований.

Высокая частота дискретизации до 1,2 гигавыбора в секунду (с учетом интерполяции на каждом канале) обеспечивает возможность генерации сигналов высокой точности и детализации, позволяя точно воспроизводить сложные формы сигнала с минимальными искажениями и задержками. Наличие встроенного частотомера до 200 МГц и бюджетного пакетного режима BURST усиливает функциональность генератора, позволяя выполнять точные измерения и создание серии коротких импульсных сигналов по заданному трекингу.

Уникальной особенностью АКИП-3436/3 является наличие сенсорного ЖК-экрана диагональю 17,8 см с разрешением 1024 на 600 пикселей, что делает управление устройством интуитивным и удобным. Через интерфейсы USB и LAN, а также опционально GPIB, возможна интеграция с автоматизированными системами тестирования и дистанционное управление, что особенно важно для лабораторных и производственных условий.

Поддержка дополнительного программного обеспечения SigIQPro дает возможность пользователям создавать и управлять сложными векторными сигналами, а также расширяет функционал по формированию аналоговых и цифровых IQ-модуляций, что актуально в развитии современных систем связи и радиолокации. Встроенный веб-сервер упрощает настройку и управление устройством через сеть без необходимости установки дополнительного программного обеспечения.

Генератор сигналов АКИП-3436/3 является высокоточным, многофункциональным и надежным прибором, который эффективно справляется с задачами тестирования, моделирования и анализа широкого спектра радиочастотных сигналов, обеспечивая инженерам и специалистам современные инструменты для разработки и отладки электронных устройств.
