ГОСРЕЕСТР
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Высокочастотный
Номер записи в ГосРеестре СИ
—
61674-15
Количество каналов
—
2
Мин. частота (кГц)
—
0.000000001
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

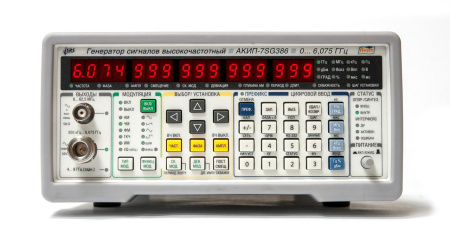

Профессиональный генератор сигналов ВЧ AKIP-7SG386 предлагает два канала для создания разнообразных сигналов. Частотный диапазон охватывает от постоянного до 6 ГГц, а опорный генератор позволяет устанавливать частоту с высокой точностью - ±5×10-8 с возможностью опции ±1×10-9. Выходной уровень генерируемого сигнала может варьироваться от -110 до 16,5 дБм, а импеданс составляет 50 Ом. Генератор поддерживает различные виды модуляции, включая АМ, ФМ, ЧМ и ИМ, а также имеет опцию I/Q. ГКЧ и наличие экрана с разрешением позволяют удобно настраивать параметры сигнала. Генератор оснащен интерфейсами GPIB, LAN и RS-232 для удобного подключения и управления устройством. Особенности включают два канала с различными полосами частот, а опция позволяет выводить стробирующие сигналы прямоугольной формы.
Генератор ВЧ-сигналов АКИП-7SG386 выполнен по схеме импульсно-фазовой автоподстройки частоты с рациональной аппроксимацией на основе метода цифрового частотного синтеза, что позволяет реализовать ультравысокое разрешение по частоте при низком уровне фазовых шумов и помех. Конструкция генераторов представляет собой моноблок в настольном исполнении.
Генератор ВЧ-сигналов АКИП-7SG386 выполнен по схеме импульсно-фазовой автоподстройки частоты с рациональной аппроксимацией на основе метода цифрового частотного синтеза, что позволяет реализовать ультравысокое разрешение по частоте при низком уровне фазовых шумов и помех. Конструкция генераторов представляет собой моноблок в настольном исполнении.

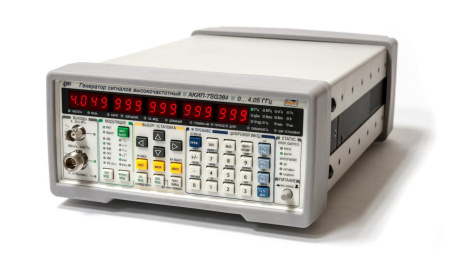

Серия генераторов АКИП-7SG включает в себя 6 моделей, различающихся по диапазону частот и параметрам модуляции сигналов: АКИП-7SG382, АКИП-7SG384, АКИП-7SG386, АКИП-7SG392, АКИП-7SG394, АКИП-7SG396. Конструкция генераторов ВЧ-сигналов АКИП-7SG представляет собой моноблок в настольном исполнении.
- Частотный диапазон от DC до 6 ГГц;
- Возможность расширения диапазона до 8 ГГц;
- Дискретность установки частоты 1 мкГц (во всем диапазоне частот);
- Стабильность внутреннего опорного генератора 5 × 10-8/год;
- Опция: рубидиевый опорный генератор: 1 × 10-9/год;
- Опция: аналоговый I/Q вход;
- Опция: выход стробирующих сигналов прямоугольной формы;
- Низкий уровень фазовых шумов;
- Модуляции: АМ, ФМ, ЧМ, ИМ, ГКЧ (в стандартной комплектации);
- Интерфейсы: GPIB, LAN, RS-232.
Внесен в ГосРеестр
|
Да |
Тип прибора
|
Высокочастотный |
Номер записи в ГосРеестре СИ
|
61674-15 |
Количество каналов
|
2 |
Мин. частота (кГц)
|
0.000000001 |
Макс. частота (ГГц)
|
6 |
Фазовый шум
|
-116 дБн/Гц |
Опорный генератор
|
±5×10-8 |
Выходной импеданс
|
50 Ом |
ГКЧ
|
Да |
Срок гарантии (лет)
|
1 |
Интерфейс
|
LAN, RS-232, GPIB |
Выходной уровень
|
-110 ... 16,5 дБм |
Питание
|
90-264 В |
Гарантия, (мес)
|
12 |
- Генератор сигналов AKIP-7SG386
- Шнур питания
- Руководство по эксплуатации
- Сертификат калибровки
Выходная частота | |
Диапазон | BNC - выход: DC ... 62,5 МГц |
N - выход: 950 кГц ... 6,075 ГГц Опция 02: 6 , 075 ... 8 , 1 ГГц |
|
Дискретность установки | 1 мк Гц |
Скорость перестройки | <8 мс |
Стабильность | 1 × 10–11 (1 с девиация Аллана) |
Погрешность установки | < (10–18 + погрешность опорного генератора ) × fC |
BNC-выход | |
Выходной уровень | 0,001 Вскз ... 1 Вскз; разрешение < 1 % |
Смещение | ±1, 5 В; разрешение 5 мВ |
Погрешность установки уровня | ± 5 % |
Гармоники | < – 40 дБн |
Выходное сопротивление | 50 Ом |
N-выход | |
Выходной уровень | 0,7 мкВскз ... 1 Вскз (< 4 ГГц ) |
Выходная мощность | - 110 дБм ... +13 дБм (< 4 ГГц); разрешение 0, 01 дБм |
Погрешность установки | ± 1 дБм |
Выходное сопротивление | 50 Ом |
КСВН | ≤ 1,6 |
Спектральные характеристики на 1 ГГц | |
Фазовый шум |
- 80 дБн/Гц при отстройке 10 Гц - 102 дБн/Гц при отстройке 1 кГц - 116 дБн/Гц при отстройке 20 кГц - 130 дБн/Гц при отстройке 1 МГц |
Гармоники несущей | < - 55 дБн (<+7 дБм , N-тип ) |
Негармонические составляющие |
< - 65 дБн при отстройке < 10 кГц < - 75 дБн при отстройке > 10 кГц |
Паразитная ЧМ | 1 Гц (300 Гц ... 3 кГц ) |
Паразитная АМ | 0,006% (300 Гц ... 3 кГц) |
Установка фазы | |
Диапазон установки | ± 360° |
Дискретность установки |
0,01º (DC ... 100 МГц) 0,1º (100 МГц ... 1 ГГц) 1,0º (1 ГГц ... 8,1 ГГц) |
Внутренний опорный генератор 10 МГц | |
Тип опорного генератора |
Стандартный OCXO; Рубидиевый (опция 04) |
Старение |
5 х 10-8 /год; 1 х 10-9 /год |
Стабильность (0...45 °C) |
2 х 10-9; 1 х 10-10 |

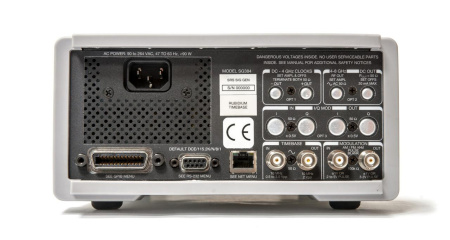

Выход 10 МГц (задняя панель) | Синус, 1,75 Впик - пик, 50 Ом |
Внутренний опорный генератор | |
Вход 10 МГц |
Входной уровень: 0,5 ... 4 Впик-пик Входной импеданс: 50 Ом |
Внутренний источник модуляции | |
Формы сигналов | Синус, пила, треугольник, меандр, импульс, шум |
КНИ | – 80 дБн |
Частотный диапазон | 1 мкГц ... 500 кГц ( fC < 62,5 МГц ); 1 мкГц ... 50 кГц ( fC > 62,5 МГц ); разрешение 1 мкГц |
Выход | 50 Ом; уровень: ± 1 В ... полная девиация |
Амплитудная можуляция | |
Коэффициент АМ | 0 ... 100 % |
Ширина полосы модуляции | > 100 кГц |
Модуляционное искажение |
BNC : < 0,1 % ( fC < 62,5 МГц, fM = 1 кГц ) N-тип: <3 % ( fC < 62,5 МГц, fM = 1 кГц ) |
Источник | Внутренний или внешний |
Частотная модуляция | |
Девиация частоты | 10 Гц ... 1 МГц |
Ширина полосы модуляции | > 100 кГц |
Модуляционное искажение | < - 70 дБ ( fC = 1 ГГц, fM = fD = 20 кГц) |
Источник | Внутренний или внешний |
Фазовая модуляция | |
Девиация | 0 ... 360 ° |
Ширина полосы модуляции | > 100 кГц |
Модуляционное искажение | < - 70 дБ ( fC = 1 ГГц, fM = fD = 20 кГц) |
Источник | Внутренний или внешний |
Модуляция короткими импульсами | |
Коэффициент закрытия в паузе |
0 дБ (1 ГГц ... 4 ГГц ) 60 дБ (100 МГц ... 1 ГГц ) 75 дБ (DC ... 100 МГц) |
Время нарастания | 20 нс |
Источник | Внутренний или внешний |
Внешняя I/Q модуляция | |
Несущая частота | 400 МГц ... 2,025 ГГц |
I/Q – вход | N-тип на задней панели, 50 Ом |
Ширина полосы модуляции | 200 МГц |
Выход стробосигналов (ОПЦИЯ 01) | |
Выход | SMA на задней панели, 50 Ом |
Частотный диапазон | Как и основной выход |
Время установления | <35 пс (20 % ... 80 %) |
Джиттер |
fC > 62,5 МГц <300 fs (1 кГц ... 5 МГц полосы пропускания ) fC < 62,5 МГц <10 – 4 U.I. (1 кГц ... 5 МГц полосы пропускания ) |
Выходной уровень |
0,4 Впик - пик ... 1 Впик-пик, смещение: ± 2 В Разрешение: 5 мВ; погрешность: ± 5% |
Совместимость | ECL, PECL, RSECL, CML, LVDS, NIM |
ГКЧ | |
Диапазон частот |
DC ... 62,5 МГц ( BNC выход) 950 кГц ... 93,75 МГц; 89,0625 МГц ... 192,188 МГц; 178,125 МГц ... 384,375 МГц; 356,25 МГц ... 768,75 МГц; 712,5 МГц ... 1537,5 МГц; 1425 МГц ... 3075 МГц; 2850 МГц ... 6150 МГц; 5700 МГц ... 8200 МГц (в зависимо сти от модели и опции) |
Разрешение | > 1 Гц или 0,1 % от девиации |
Источник | Внутренний или внешний |
Общие технические характеристики | |
Интерфейсы | LAN, GPIB, RS-232 |
Габаритные размеры | 216 х 89 х 330 мм |
Напряжение питания | 90...264 В, 47...63 Гц (90 Вт) |
Масса | 4,5 кг |
Опции: |
Опция 01: выход стробирующих сигналов прямоугольной формы; Опция 02: расширение полосы частот; Опция 03: аналоговый I / Q вход; Опция 04: рубидиевый опорный генератор; RM2U-S – одиночный комплек т для монтажа в стойку; RM2U-D – двойной комплект для монтажа в стойку |
