Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Высокочастотный
Количество каналов
—
1
Мин. частота (кГц)
—
9
Макс. частота (ГГц)
—
3
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Генераторы сигналов Ceyear серии 1435, используя инновационные технологии, обеспечивают оптимальный баланс технических характеристик, производительности и стоимости.
ВЧ-генераторы имеют высокую спектральную чистоту, которая характеризуется спектральной плотностью мощности шума -136 дБн/Гц (несущая 1 ГГц при отстройке частоты 10 кГц) или -116 дБн/Гц (несущая 10 ГГц при отстройке 10 кГц).
Генераторы обеспечивают широкий динамический диапазон с макс. выходной мощностью до 20 дБм при 20 ГГц и динамическим диапазоном выходной мощности >150 дБ.
Быстрая реакция и отклик при переключении на другую частоту (1 мс) повышает эффективность в измерительных приложениях, особенно при больших объемах тестирования.
Генераторы серии имеют дополнительные широкие функции аналоговой и импульсной модуляции, высокие характеристики линейности АЧХ и фазового шума, базовые параметры могут быть значительно улучшены при активации различных программно-аппаратных опций.

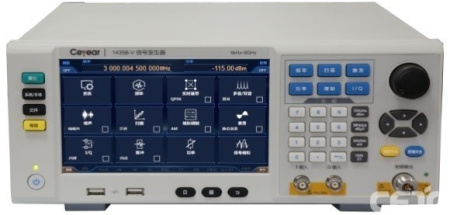

Генераторы сигналов 1435 серии оснащены цветным сенсорным ЖК-дисплеем (18 см).
Поддержка управления прибором как касанием экрана, так и клавишами, регуляторами панели, а также с помощью внешней мыши и клавиатуры.
Это обеспечивает исключительное удобство настройки и работы для пользователей.
В случае активации опции увеличения мощности сигнала H08, номинальное значение уровня полнодиапазонной выходной мощности генераторов 1435A/ B/ C/ D превышает 20 дБм, а выходная мощность генератора 1435F (диапазон частот до 40 ГГц!) достигает 17 дБм.
Активация данной опции позволяет в измерениях, где требуются сигналы возбуждения высоких уровней, использовать генераторы серии 1435 для получения требуемого тестового сигнала без использования дополнительного внешнего усилителя.
Снижение фазового шума
Генератор сигналов серии 1435 обеспечивает пользователям два варианта фазового шума. В стандартной комплектации фазовый шум на уровне -101 дБн/Гц (10 ГГц при 10 кГц), при установке опции фазовый шум может достигать -116 дБн/Гц (10 ГГц при 10 кГц)
Чрезвычайно короткое время переключения частоты
Генератор сигналов серии 1435 может реализовать быстрое переключение частоты во всей полосе частот, а измеренное время переключения частоты составляет 0,67 мс
ВЧ-генераторы имеют высокую спектральную чистоту, которая характеризуется спектральной плотностью мощности шума -136 дБн/Гц (несущая 1 ГГц при отстройке частоты 10 кГц) или -116 дБн/Гц (несущая 10 ГГц при отстройке 10 кГц).
Генераторы обеспечивают широкий динамический диапазон с макс. выходной мощностью до 20 дБм при 20 ГГц и динамическим диапазоном выходной мощности >150 дБ.
Быстрая реакция и отклик при переключении на другую частоту (1 мс) повышает эффективность в измерительных приложениях, особенно при больших объемах тестирования.
Генераторы серии имеют дополнительные широкие функции аналоговой и импульсной модуляции, высокие характеристики линейности АЧХ и фазового шума, базовые параметры могут быть значительно улучшены при активации различных программно-аппаратных опций.
Генераторы сигналов 1435 серии оснащены цветным сенсорным ЖК-дисплеем (18 см).
Поддержка управления прибором как касанием экрана, так и клавишами, регуляторами панели, а также с помощью внешней мыши и клавиатуры.
Это обеспечивает исключительное удобство настройки и работы для пользователей.
Особенности:
- Широкий диапазон часто выходного сигнала
- Высокая выходная мощность
- Отличный фазовый шум SSB
- Чрезвычайно короткое время переключения частоты
- Высокоэффективная импульсная модуляция
- Встроенный многофункциональный генератор
- Небольшой размер и легкий вес
- Высокочувствительный светодиодный сенсорный экран
В случае активации опции увеличения мощности сигнала H08, номинальное значение уровня полнодиапазонной выходной мощности генераторов 1435A/ B/ C/ D превышает 20 дБм, а выходная мощность генератора 1435F (диапазон частот до 40 ГГц!) достигает 17 дБм.
Активация данной опции позволяет в измерениях, где требуются сигналы возбуждения высоких уровней, использовать генераторы серии 1435 для получения требуемого тестового сигнала без использования дополнительного внешнего усилителя.
Снижение фазового шума
Генератор сигналов серии 1435 обеспечивает пользователям два варианта фазового шума. В стандартной комплектации фазовый шум на уровне -101 дБн/Гц (10 ГГц при 10 кГц), при установке опции фазовый шум может достигать -116 дБн/Гц (10 ГГц при 10 кГц)
Чрезвычайно короткое время переключения частоты
Генератор сигналов серии 1435 может реализовать быстрое переключение частоты во всей полосе частот, а измеренное время переключения частоты составляет 0,67 мс
Внесен в ГосРеестр
|
Нет |
Тип прибора
|
Высокочастотный |
Количество каналов
|
1 |
Мин. частота (кГц)
|
9 |
Макс. частота (ГГц)
|
3 |
Фазовый шум
|
-127 дБн/Гц |
Опорный генератор
|
±5×10-7 |
Выходной импеданс
|
50 Ом |
Интерфейс
|
USB, LAN, GPIB |
Выходной уровень
|
-110 … 18 дБм |
Питание
|
200-240 В |
Гарантия, (мес)
|
12 |
Количество каналов: 1; Частотный диапазон ОТ: 9 кГц; Частотный диапазон ДО: 3 ГГц; Опорный генератор (погрешность установки частоты) : ±5?10-7 ; Выходной уровень (минимум) : -15 дБм (до -20 дБм), - 110 дБм (опция H01); Выходной уровень (максимум) : 18 дБм (22 дБм - опция H08); Выходной импеданс (Ом) : 50; Виды модуляции: АМ, ФМ, ЧМ – опция H02, ИМ (длит. имп. от 20 нс) – опция H03/ H04, МФГ (7 стандартных форм, в т.ч. Гаусс. шум, пост. смещ.) - опция H05 (требует наличия уст. опции H02).; ГКЧ: по шагам (step scan), по списку(list), длит. 100 мкс -100с; Экран (см, разрешение) : Да (18 см, 800х480, сенсорный); Особенности: макс. разрешение установки частоты 0,001 Гц. КСВН <1,7. Высокая выходная мощность, скорость перестройки частоты ? 1мс. Фазовый шум <-115 дБн/Гц (отстройка на 10 кГц от несущей 1 ГГц). Опции ОГ (H10, ? ±5?10-8), мин. выходного уровня (H01, -110 дБм), макс. выходного уровня (H08, до +22 дБм), снижения фазовых шумов (H06), модуляция ЛЧМ (S02), реж AWG ( arbitrary wave - S01), ВЧ выход на задней панели (H92) и др. Масса 12 кг, питание ~230В (50/60 Гц), макс. потребление 300 Вт. Цветной сенсорный ЖКИ (touch screen); Интерфейс: LAN, GPIB, (USB – 2, на передней панели);
