Артикул:
m-110497
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Спец. формы
Количество каналов
—
2
Мин. частота (кГц)
—
0.0000001
Макс. частота (ГГц)
—
0.01
Все характеристики
255 000 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

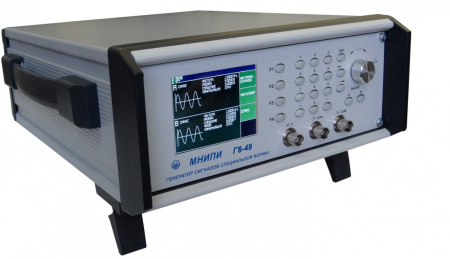

Генератор сигналов функциональный Г6-49 является многофункциональным прибором, формирующим нормированные сигналы пяти форм в широком диапазоне частот, содержит цифровую индикацию частоты.
Генератор предназначен для исследования и испытания систем и приборов, используемых в промышленности, науке и образовании.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Спец. формы |
|
Количество каналов
|
2 |
|
Мин. частота (кГц)
|
0.0000001 |
|
Макс. частота (ГГц)
|
0.01 |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
USB |
|
Выходной уровень
|
-5 ... 5 В |
|
Питание
|
198-242 В |
|
Гарантия, (мес)
|
24 |
- Генератор сигналов Г6-49
- Руководство по эксплуатации
| Количество каналов | |
| Формирования сигналов | 2 |
| Измерения частоты и периода сигналов | 1 |
| Диапазон частот | |
| Cигналов синусоидальной формы | От 3×10-4 до 10×106 Гц |
| Сигнала «меандр» | От 3×10-4 до 5×106 Гц |
| Сигналов пилообразной и треугольной формы | От 1×10-4 до 1×106 Гц |
| Сигналов прямоугольной формы | От 0,1 до 10×106 Гц |
| Сигналов произвольной формы | От 1×10-4 до 10×106 Гц |
| Параметры сигналов прямоугольной формы | |
| Длительность сигнала | От 40×10-9 до 10 с |
| Дискретность установки длительности и периода | 10 нс |
| Длительность фронта и среза, не более | 15 нс |
| Параметры сигналов произвольной формы | |
| Частота дискретизации | 100 МГц |
| Длина памяти сигнала | 8192 точек, 14 бит |
| Коэффициент гармоник сигнала синусоидальной формы в диапазоне от 10 Гц до 120 кГц, не более | 0,05 % |
| Пределы установки сдвига фаз синусоидальных сигналов каналов А и В | От 0° до 360° |
| Амплитудная манипуляция сигналов синусоидальной формы каналов А и В | Обеспечивается |
| Пределы установки размаха сигнала на нагрузке 50 Ом | От 1 до 10 В |
| Уровень смещения сигнала на нагрузке 50 Ом | От минус 5 В до плюс 5 В |
| Пиковое значение AC + DC | ±5 В |
| Пределы допускаемой абсолютной погрешности установки частоты | |
| Cигнала синусоидальной формы |
±(0,024 + 0,00005×f) при f >0,1 Гц ±(0,0024 + 0,00005×f) при f ≤0,1 Гц, где f – значение установленной частоты, Гц |
| Сигналов пилообразной, треугольной и произвольной формы | ±(0,0001 + 0,00005×f), где f – значение установленной частоты, Гц |
| Пределы допускаемой абсолютной погрешности установки размаха сигналов | ±(0,02 Un + 0,02), где Un – установленное значение размаха сигнала, В |
| Пределы допускаемой абсолютной погрешности установки смещения сигналов | |
| Синусоидальной формы | ±(0,03 Uсм + 0,02), где Uсм – установленное значение смещения сигнала, В |
| Пилообразной, треугольной, прямоугольной и произвольной формы, сигнала «меандр» | ±(0,02 Uсм + 0,02), где Uсм – установленное значение смещения сигнала, В |
| Диапазон измерений частоты синусоидальных и импульсных сигналов | От 5 до 100 × 106 Гц |
| Диапазон длительностей при измерении периода следования импульсных сигналов, мкс | От 1 до 100×106 мкс |
| Амплитуда входного сигнала при измерении частоты и периода | От 0,2 до 10 В |
| Пределы допускаемой абсолютной погрешности | |
| Измерения частоты | Δf=±(5×10-5×fx+1/tСЧ) |
| Измерения периода | ΔT=±(5×10-5×Tx+Tm/N) |
|
Где fx – измеряемая частота, Гц; tСЧ – время счета частотомера, с; (1, 10, 102, 103, 104 мс); Tx – период входного сигнала, с; Tm – период меток времени частотомера, с; (10-7, 10-6, 10-5, 10-4, 10-3 с); N – число усредняемых периодов (1, 10, 100, 1000; 10000). |
|
| Общие характеристики | |
| Интерфейс | USB 2.0, поддержка SCPI |
| Питание | ~230 В, 35 В×А |
| Диапазон рабочих температур | От минус 10 °С до плюс 40 °С |
| Габариты | 325 × 270 × 125 мм |
| Масса | 4 кг |
