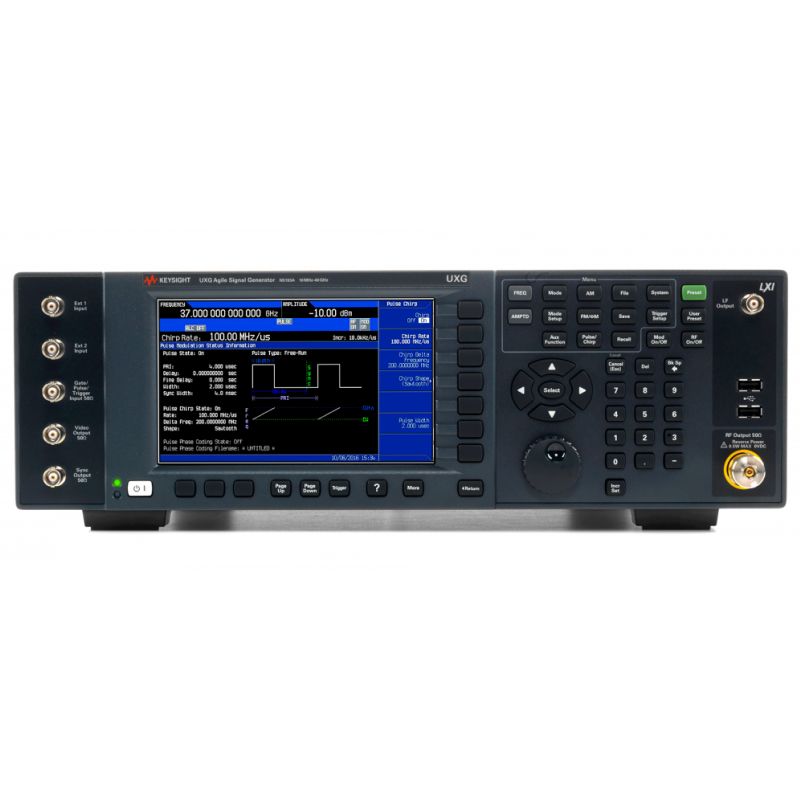

Генератор сигналов Keysight N5191A-52E UXG — это передовое решение для тестирования и моделирования сложных радиочастотных систем. Он обеспечивает широкий диапазон частот от 10 МГц до 20 ГГц, что позволяет применять его в самых требовательных задачах, включая разработку телекоммуникационного оборудования, радарных технологий и систем навигации. Выходная мощность до +10 дБм и низкий уровень фазового шума (-135 дБн/Гц при отстройке 20 кГц от несущей) способствуют формированию высококачественного чистого сигнала.
Одной из ключевых особенностей является исключительно быстрое переключение частот — менее 100 мкс, что необходимо в сценариях динамического управления спектром. При этом генератор поддерживает как стандартные формы сигналов, так и специализированные режимы работы: импульсные последовательности, Chirp-сигналы с ЛЧМ и сложные виды модуляции. Длительность фронта импульса составляет всего 3 нс, что делает прибор идеальным для моделирования коротких и точных радиоимпульсов.
Модуляционные возможности прибора впечатляют: частотная модуляция с девиацией до 50 МГц, амплитудная модуляция с глубиной до 80 % и полосой до 10 МГц. Низкий уровень гармоник (менее -50 дБн) и нежелательных составляющих (≤ -70 дБн) гарантирует минимальные искажения. Поддержка режимов свипирования, включая Streaming и List, позволяет гибко настраивать последовательности изменения частоты во времени.
Программное обеспечение генератора включает инструменты для создания многопользовательских сценариев (Multi-Emitter Scenario Generation), что особенно полезно в задачах RADAR, навигации и связи, где требуется имитация работы нескольких источников излучения одновременно. Наличие специализированных измерительных приложений упрощает интеграцию в автоматизированные тестовые стенды и системы контроля качества.
Этот прибор сочетает в себе высокую производительность, точность и гибкость, что делает его незаменимым инструментом для инженеров и исследователей, работающих с современными беспроводными технологиями.
|
Внесен в ГосРеестр
|
Да |
|
Тип
|
Настольный |
|
Тип прибора
|
Спец. формы |
|
Номер записи в ГосРеестре СИ
|
74138-19 |
|
Количество каналов
|
1 |
|
Мин. частота, кГц
|
10000 |
|
Макс. частота, ГГц
|
20 |
|
Фазовый шум
|
-135 дБн/Гц (отс. 20 кГц, нес. 1 ГГц) |
|
Опорный генератор
|
±3×10⁻⁸ |
|
Выходной импеданс
|
50 Ом |
|
Интерфейсы
|
USB, LAN, GPIB |
|
Выходной уровень
|
-10 ... 10 дБм |
|
Питание
|
198-264 В |
|
Гарантия, (мес)
|
12 |
Дополнительно могут быть встроены опции повышения технических характеристик:
- N5191A-FR1 Разрешение по частоте 0,001 Гц
- N5191A-SS3 Скорость переключения в режиме списка: <180 нс; скорость переключения в режиме быстрых измерений на фиксированной частоте до 6,89 ГГц: 370 нс
- N5191A-AT2 Механический и твёрдотельный аттенюаторы
- N5191A-UT1 АМ, ЧМ, ФМ, узкополосная внутриимпульсная ЛЧМ и НЧ-выход
- N5191A-WC2 Широкополосная внутриимпульсная ЛЧМ, требуется опция UT1
- N5191A-PM2 Импульсная модуляция
- N5191A-1EM Перемещение всех соединителей на заднюю панель
- N5191A-1ED Соединитель ВЧ-выхода типа N (розетка) (только для опции 52E)
- N5191A-CC1 Интерфейс ввода-вывода LVDS, 100-контактный
- N5191A-CC2 Интерфейс ввода-вывода BCD, 50-контактный
- N5191A-CC4 Интерфейс ввода-вывода Ethernet, 10 Гбит/с, оптический
| Диапазон частот | 10 МГц — 20 ГГц |
| Уровень производительности | ◆◆◆◆◇◇ |
| Выходная мощность на частоте 1 ГГц | -130 дБм до +10 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц | -135 дБн/Гц |
| Переключение частоты | ≤ 100 мкс |
| Уровень гармоник на частоте 1 ГГц | < -50 дБн |
| Негармонические составляющие на частоте 1 ГГц | ≤ -70 дБн |
| Режим свипирования |
Список Streaming |
| Программное обеспечение: задачи общего назначения |
Амплитудная, частотная, фазовая модуляция Многофункциональный генератор Импульсные сигналы Генератор импульсных последовательностей Импульс с линейной частотной модуляцией |
| ПО:обнаружение/позиционирование/слежение/навигация | Multi-Emitter Scenario Generation |
| Частотная модуляция: макс.девиация (несущая 1 ГГц) | 50 МГц |
| Частот. модуляция: полоса частот (девиация 100кГц) | от 0 до 10 МГц |
| Амплитудная модуляция: максимальная глубина | 80,00% |
| Амплитудная модуляция: полоса частот | от 0 до 10 мГц |
| Наличие измерительных приложений | Да |
