MCSG серия фазо-когерентных многоканальных генераторов, высокой мощности с сверхбыстрой перестройкой частоты и низким уровнем фазового шума доступны в диапазоне частот от 300 кГц до 6, 12, 20 или 40 ГГц. Что идеально подходит для широкого спектра применения, где требуется хорошее качество сигнала, точная установка высокой выходной мощности. Низкий фазовый шум сочетается с низкими значениями частотных искажений, гармонических искажений, скорость перестройки частоты 25 мкс что делает серию AnaPico MCSGxx лидером класса.
Высокостабильный термостатированный генератор обеспечивает высокую точность установки и долговременную стабильность частоты. Допускается использовать внешние опорные сигналы для синхронизации 10, 100 МГц и 1 ГГц синхронизации, а также для случая специальных требований имеется вход опорных сигналов 1-250 МГц. Кроме того, серия MCSGxx имеет два специфических высокочастотных порта 3 ГГц Sysref (один вход и один выход), что позволяет обеспечить превосходную синхронизация фаз между выходами из нескольких модулей MCSGxx.
Особенности:
- Разрешение по частоте 0,001 Гц;
- Фазокогерентные каналы. Фазокогеретная перестройка частоты (опция PHS);
- Фазовый шум (1 ГГц, отстройка 100 кГц) -140 дБн/Гц (-150 дБн/Гц опция ULN);
- Возможность синхронизировать несколько модулей генераторов через опорный сигнал 3 ГГц;
- Переключение частоты 25 мкс;
- Возможность монтажа в стандартную стойку 19 дюймов, высота корпуса 1U.4
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Высокочастотный |
|
Номер записи в ГосРеестре СИ
|
79460-20 |
|
Количество каналов
|
4 |
|
Мин. частота (кГц)
|
300 |
|
Макс. частота (ГГц)
|
40 |
|
Фазовый шум
|
-100 дБн/Гц |
|
Опорный генератор
|
±3×10⁻⁷ |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
USB, LAN |
|
Выходной уровень
|
-20 ... 18 дБм |
|
Питание
|
100-240 В |
|
Гарантия, (мес)
|
12 |

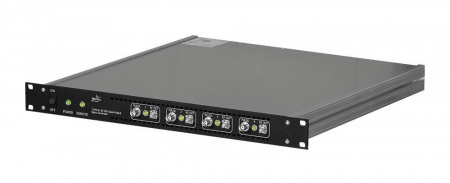

- Генератор сигналов MCSG40-4-ULN
- Адаптер питания
- Ethernet кабель
- Руководство по эксплуатации
| Количество каналов | 4 независимых канала |
| Когерентность каналов | Каналы фазокогерентные |
| Фазокогерентная перестройка частоты | Опция PHS |
| Межканальная стабильность фазы |
30 мрад – стандартно 3 мрад- опция ULN |
| Диапазон частот | от 300 кГц до 40 ГГц |
| Разрешение | 0.001 Гц |
| Опорный генератор (погрешность установки частоты) | ±3×10-7 |
| Диапазон установки мощности | -20 дБм (-80 дБм с опцией PE4) |
| Скорость переключения | +25 дБм |
| Выходной импеданс (Ом) | 50 |
| Виды модуляции | Опция - АМ,ЧМ,ФМ,ИМ, 32 код фазы, код Баркера, QPSK,BPSK |
| Интерфейс | USB, LAN, опция – GPIB |
| Фазовый шум 1 ГГц |
отстройка 10 Гц: -105 дБн/Гц отстройка 1 кГц: -122 дБн/Гц (-131 дБн/Гц опция ULN) отстройка 20 кГц: -137 дБн/Гц (-145 дБн/Гц опция ULN) отстройка 100 кГц: -140 дБн/Гц (-150 дБн/Гц опция ULN) |
| SYSREF OUT | Возможность синхронизировать несколько модулей генераторов через опорный сигнала 3 ГГц, суммарное число каналов не ограничено. Межканальная фазовая стабильность между генераторами 5 мрад. |
