Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Спец. формы
Количество каналов
—
1
Мин. частота (кГц)
—
0.000000001
Макс. частота (ГГц)
—
0.35
Все характеристики
1 441 994 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

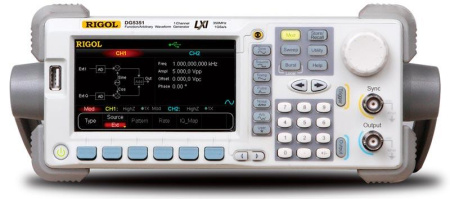

Одноканальный генератор сигналов произвольной формы RIGOL DG5351 является многоцелевым устройством, сочетающим различные возможности, включая функции формирования сигналов произвольной формы, сигналов с IQ-модуляцией, сигналов с ППРЧ (псевдослучайная перестройка рабочей частоты - опционально) и цифровых сигналов (опционально). Формирование выходного сигнала осуществляется с применением метода прямого цифрового синтеза, который обеспечивает чистый, стабильный, высокоточный выходной сигнал с низким уровнем помех.
Основные особенности генератора RIGOL DG5351:
- Использование технологии DDS (прямого цифрового синтеза) предоставляет возможность получения точного, стабильного выводимого сигнала с низким уровнем помех;
- 7 дюймовый цветной ЖК дисплей (TFT LCD), 16М цветов. Одновременное отображение на дисплее двух каналов;
- 350 МГц – максимальная выходная частота (синус), 500 МВыб/сек – частота дискретизации, вертикальное разрешение 14 бит;
- Прецизионная установка фазы по двум каналам;
- 150 форм сигналов или функций: синусоидальный, меандр, пилообразный, импульсный, шумовой, синхросигнал, экспоненциальное возрастание/понижение, кардиотонический, Гауса, гаверсинус, Лоренца, двойной тон, гармонический, видеосигнал, радиолокационный сигнал, напряжение постоянного тока и т.д;
- Возможность редактирования сигнала произвольной формы длительностью 16000 точек и пошаговая поддержка вывода этого сигнала;
- Отдельное формирование времени нарастания/спада импульса;
- Возможность установления необходимой гармоники сигнала и амплитуды; возможность формирование гармоник до 16-го порядка;
- Возможность наложения Гауссового шума на основные сигналы;
- Различные типы модуляции: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK и PWM;
- Поддержка «свипирования» и «вспышки»;
- Два канала могут выполнять внутреннюю / внешнюю модуляцию и внутренний / внешний / ручной запуск по отдельности или одновременно;
- Два канала могут формировать сигнал синхронизации одновременно или по-отдельности;
- Возможность установление связи между каналами по частоте, фазе и амплитуде одновременно или по-отдельности;
- Обеспечение функции частотомера, позволяющая измерять различные параметры внешнего сигнала, таких как частота, период, скважность, длительность положительного/отрицательного импульса, а так же формирование статистических данных по проведенным измерениям;
- Возможность копирования сигналов с соседнего канала;
- Сохранение и загрузка 10 файлов сигналов произвольной формы и 10 настроек (установок) прибора. Возможность загрузки файлов CSV и TXT, находящихся на USB накопителе;
- Стандартные интерфейсы: USB-host, USB-device и LAN;
- Ввод/вывод: вывод сигналов, вывод сигнала синхронизации, ввод модуляции, ввод/вывод опорной частоты 10 МГц, ввод/вывод триггера;
- Поддержка USB накопителя с файловой системой FAT;
- Поддержка удаленного управления прибором через 10/100МБ сеть Ethernet;
- Поддержка стандарта LXI-C (версия 1.2);
- Англоязычный и китайский интерфейс;
- Возможность редактирования сигналов при помощи ПК;
- Наличие замка безопасности (фиксатора);
В серию генераторов RIGOL DG4000 входят 4 модели приборов, которые являются полноценными двухканальными генераторами с идентичными параметрами по каждому каналу с возможностью установления сдвига фаз между каналами.
Документы
Внесен в ГосРеестр
|
Да |
Тип прибора
|
Спец. формы |
Количество каналов
|
1 |
Мин. частота (кГц)
|
0.000000001 |
Макс. частота (ГГц)
|
0.35 |
Фазовый шум
|
-110 дБн/Гц |
Опорный генератор
|
±1×10-6 |
Выходной импеданс
|
50 Ом |
Интерфейс
|
USB, LAN, GPIB |
Выходной уровень
|
5 мВ … 10 В пик-пик |
Питание
|
100-240 В |
Гарантия, (мес)
|
36 |
- Генератор RIGOL DG5351
- Шнур питания
- USB кабель
- BNC кабель (1 метр)
- Программное обеспечение
- Руководство по эксплуатации
- Сертификат о калибровке
- Гарантийный талон
Дополнительная комплектация генератора сигналов DG5351:
- Крепление для монтажа (RMK-DG-5)
- Модуль цифрового вывода (DG-POD-A)
- Усилитель мощности (PA1011)
- SMB(M)-SMB(M) кабель (1 метр) (CB-SMB(M)-SMB(M)-1)
- SMB(M)-BNC(M) кабель (1 метр) (CB-SMB(M)-BNC(M)-1)
- SMB(M)-BNC(F) кабель (1 метр) CB-SMB(M)-BNC(F)-1
Параметр | Значение |
---|---|
Число каналов | 1 |
Максимальная вых. частота | 350 МГц |
Частота дискретизации | 1 Гвыб/сек |
Память | 128 М |
Разрешение | 14 бит |
Габариты | 230 х 106 х 501 мм |
Масса | 4,3 кг |
