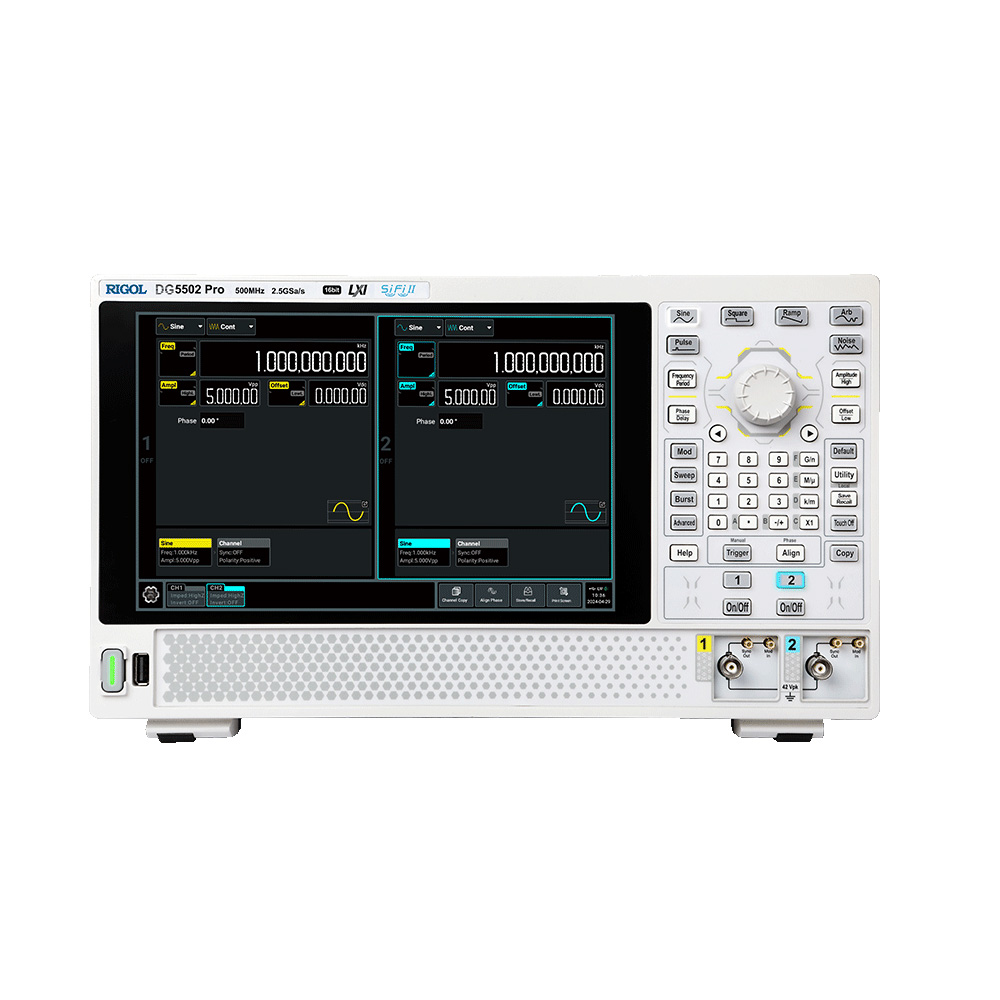

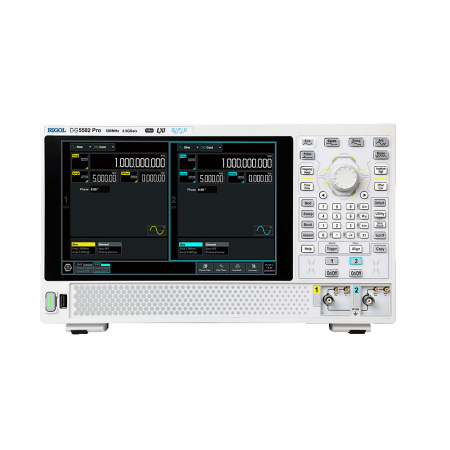

Генератор сигналов произвольной формы RIGOL DG5502 Pro — это высокоточный инструмент для создания сложных электрических сигналов, который сочетает в себе передовые технологии и удобство использования. Благодаря двум независимым выходным каналам, изолированным от земли, он обеспечивает надежную работу даже в сложных условиях измерений, минимизируя нежелательные помехи и влияния заземления.
Основой высокой точности работы прибора является 16-битный цифро-аналоговый преобразователь, обеспечивающий плавность и детализацию выходного сигнала. Частота дискретизации в 2,5 Гвыб/с позволяет формировать сигналы с высокой разрешающей способностью, что особенно важно для научных исследований, радиочастотного анализа и тестирования сложных электронных систем. Максимальная частота синусоидального сигнала достигает 500 МГц, что делает его пригодным для работы с высокочастотными приложениями, а формирование прямоугольных сигналов с частотой до 170 МГц с временем нарастания фронта всего 0,8 наносекунды обеспечивает возможность моделирования высокоскоростных цифровых схем.
Генерация импульсных сигналов с частотой до 120 МГц и минимальной длительностью импульса 4,2 наносекунды открывает возможности для работы с системами синхронизации, анализаторами временных задержек и другими высокотехнологичными приложениями. Максимальная длина сигнала произвольной формы составляет 64 миллиона выборок на канал, а при расширенной конфигурации — до 128 миллионов, что позволяет воспроизводить сложные волновые формы с высокой степенью детализации.
Большой сенсорный экран с диагональю 10,1 дюйма обеспечивает удобное управление и наглядное отображение всех параметров. Высокое разрешение дисплея делает работу с устройством интуитивно понятной, позволяя быстро настраивать параметры сигналов и отслеживать их характеристики в реальном времени. Современные коммуникационные интерфейсы, включая USB, LAN и HDMI, позволяют легко интегрировать генератор в различные измерительные системы, осуществлять удаленное управление и передавать данные с высокой скоростью.
Таким образом, RIGOL DG5502 Pro представляет собой мощный инструмент для разработчиков, инженеров и исследователей, которым требуется высокая точность, гибкость настройки и надежность в работе с сигналами высокой частоты и сложной формы.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Спец. формы |
|
Количество каналов
|
2 |
|
Мин. частота (кГц)
|
0.000000001 |
|
Макс. частота (ГГц)
|
0.5 |
|
Фазовый шум
|
-105 дБн/Гц |
|
Опорный генератор
|
±1×10⁻⁶ |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
USB, LAN, HDMI |
|
Выходной уровень
|
1 мВ … 10 В пик-пик |
|
Питание
|
100-240 В |
|
Гарантия, (мес)
|
36 |
- Генератор сигналов произвольной формы RIGOL DG5502 Pro
- Шнур питания
- USB кабель
- BNС кабель
- Сертификат калибровки
| Количество выходных каналов | 2 канала, изолированных от земляной шины | |
| Максимальное значение выходной частоты | 350 МГц | |
| Частота дискретизации сигналов произвольной формы | 2,5 Гвыб/с | |
| Вертикальное разрешение | 16 бит | |
| Пределы рассинхронизация каналов | - 200 нс ~ + 200 нс | |
| Глубина памяти хранения сигналов |
64 Мвыб/канал; 128 Мвыб/канал (опция) |
|
| Формы выходных сигналов | ||
| Виды выходных сигналов | непрерывный, модулированный, сканирование/sweep, пакетный, последовательности | |
| Типы сигналов | синусоидальный, прямоугольный, пилообразный, импульс, шум, произвольная форма, гармонический | |
| Виды поддерживаемой модуляции | АМ, ЧМ, ФМ, АМн, ЧМн, ФМн, ШИМ, суммирование (наложение модуляций) | |
| Режимы развёртки | линейная развертка по частоте, логарифмическая развертка, ступенчатая развертка | |
| Пакеты импульсов | N, повторяющиеся | |
| Стандартные | произвольной формы, псевдослучайная двоичная последовательность (PRBS) | |
| Опционные | последовательности, многоимпульсный, многотональный, шаблонные, IQ | |
| Выходные характеристики | ||
| Размах выходного сигнала (50 Ом) |
≤ 100 МГц: 1 мВ ПИК-ПИК ~ 10 В ПИК-ПИК ≤ 250 МГц: 1 мВ ПИК-ПИК ~ 5 В ПИК-ПИК ≤ 350 МГц: 1 мВ ПИК-ПИК ~ 2 В ПИК-ПИК ≤ 500 МГц: 1 мВ ПИК-ПИК ~ 1 В ПИК-ПИК |
|
| Точность установки | ± (1% от установленного значения + 1 мВ ПИК-ПИК) | |
| Разрешение | 0,1 мВ ПИК-ПИК; 0,1 мВ СКЗ; 1 мВ; 0,1 дБм или 4 бита (в зависимости от того, что меньше) | |
| Устанавливаемые единицы отображения | В ПИК-ПИК, В СКЗ, дБм, В | |
| Смещение, 50 Ом |
диапазон: ±5 В ПИК-ПИК(AC+DC) погрешность: ±(1% от установленного значения + 1 мВ + 0,5% от амплитуды (В ПИК-ПИК) разрешение: 1 мВ или 4 бита |
|
| Выходное сопротивление, тип. (амплитуда 0 дБм, смещение 0 В) | 50 Ом ±1% | |
| Настройка импеданса нагрузки |
настраиваемая нагрузка: от 1 Ом до 10 кОм; высокое сопротивление |
|
| Изоляция | оба канала изолированы от шасси. Максимальное напряжение изоляции постоянного тока составляет ±42 Впик. Изоляция между двумя каналами отсутствует. | |
| Защита | автоматически отключает вывод сигнала при перегрузке | |
| Частотные характеристики | ||
| Синусоидальный сигнал |
режим непрерывного сигнала: 1 мкГц ~ 350 МГц режим модуляции/пакетный режим: 1 мкГц ~ 350 МГц |
|
| Прямоугольный сигнал |
режим непрерывного сигнала: 1 мкГц ~ 170 МГц режим модуляции/пакетный режим: 1 мкГц ~ 120 МГц |
|
| Пилообразный сигнал |
режим непрерывного сигнала: 1 мкГц ~ 5 МГц режим модуляции/пакетный режим: 1 мкГц ~ 2,5 МГц |
|
| Импульсный сигнал | от 1 мкГц до 120 МГц | |
| Произвольная форма | от 1 мкГц до 100 МГц | |
| Гармоники | от 1 мкГц до 175 МГц | |
| Шум (по уровню -3 дБ) | 500 МГц (при 0 дБм) | |
| Разрешение выходной частоты | 1 мкГц или 12 бит | |
| Точность (при 0°C ~ 50°C) |
±1 ppm от установленного значения (кроме сигналов произвольной формы) ±1 ppm от установленного значения + 1 мкГц (сигналы произвольной формы) |
|
| Синусоидальный сигнал | ||
| Неравномерность амплитуд (относительно 1 кГц, 0 дБм) |
< 5 МГц: ± 0,1 дБ ≥ 5 МГц ~ < 50 МГц: ± 0,2 дБ ≥50 МГц ~ < 100 МГц: ± 0,5 дБ ≥ 100 МГц ~ 200 МГц: ± 1,0 дБ ≥ 200 МГц: ±2,0 дБ |
|
| Гармонические искажения, тип (0 дБм) |
10 Гц ~ <10 МГц: < -60 дБн ≥10 МГц ~ <50 МГц: < -50 дБн ≥50 МГц ~ <200 МГц: < -45 дБн ≥ 200 МГц : < -35 дБн |
|
| Общие гармонические искажения, тип (0 дБм) | < 0,1% (10 Гц ~ 20 кГц) | |
| Негармонические искажения, тип (0 дБм) |
10 Гц ~ <10 МГц: < -60 дБн ≥10 МГц ~ <50 МГц: < -55 дБн ≥ 50 МГц : < -45 дБн + 6дБн/октаву |
|
| Фазовый шум (0 дБм@10 кГц) | 20 МГц: < -105 дБн/Гц | |
| Остаточный тактовый шум, тип (0 дБм) | - 60 дБм | |
| Фаза | - 360º ~ + 360º, разрешение 0,01º | |
| Прямоугольный сигнал | ||
|
Время нарастания / спада, тип при 0 дБм, 50 Ω: |
≤ 0,8 нс | |
| Выброс, при 0 дБм и f > 1 кГц: | < 5 % | |
| Джиттер (СКЗ) при 0 дБм и f> 1 кГц | 200 пс | |
| Фаза | - 360º ~ + 360º, разрешение 0,01º | |
| Пилообразный сигнал | ||
| Нелинейность (1 кГц, 0 дБм, симметрия 99,9%, в диапазоне амплитуд 10-90%) | < 0,1% от пик. мощности | |
| Симметрия (ограничена периодом пилообразной волны) | 0,1 ~ 99,9% | |
| Фаза | - 360º ~ + 360º, разрешение 0,01º | |
| Импульсный сигнал | ||
| Длительность импульса | 4,2 нс ~ 999,9 кс | |
| Разрешение ширины импульса | 100 пс или 5 бит | |
| Рабочий цикл | 0,01% ~ 99,99% | |
| Время нарастания/спада | 1,4 нс ~ 1 с (ограничено шириной импульса) | |
| Выброс (0 дБм, f >1 кГц) | < 5 % | |
| Джиттер (СКЗ) 0 дБм, >1 кГц | 200 пс | |
| Фаза | - 360º ~ + 360º, разрешение 0,01º | |
| Шум | ||
| Тип | белый шум | |
| Произвольная форма | ||
| Тип |
встроенная форма сигнала; сформированная и записанная пользователем форма сигнала |
|
| Время нарастания / спада при 0 дБм | ≤ 3,5 нс | |
| Джиттер (СКЗ) 0 дБм, 0 дБм | 200 пс | |
| Фаза | - 360º ~ + 360º, разрешение 0,01º | |
| Гармоники | ||
| Порядок гармоник | ≤ 20 | |
| Тип гармоник | последовательные гармоники, смешанные гармоники | |
| Амплитуда гармоник | настраивается для каждой гармоники индивидуально | |
| Фаза гармоник | настраивается для каждой гармоники индивидуально | |
| Модуляция | ||
| Типы поддерживаемой модуляции | AM, FM, PM, ASK, FSK, PSK, PWM, SUM | |
| AM | несущая | синусоидальная, прямоугольная, пилообразная, произвольная форма (кроме постоянного тока) |
| источник модуляции | внутренний, внешний | |
| порт внешней модуляции | на передней панели | |
| форма сигнала внутренней модуляции | синусоидальная, прямоугольная, треугольная, нарастающая/спадающая пилообразная, шум, произвольная форма | |
| глубина модуляции | 0%~120% | |
| модулирующие частоты внутренней модуляции | 1 мГц~1 МГц | |
| ЧМ | несущая | синусоидальная, прямоугольная, пилообразная, произвольная (кроме постоянного тока) |
| источник модуляции | внутренний, внешний | |
| форма сигнала внутренней модуляции | синусоидальная, прямоугольная, треугольная, нарастающая/спадающая пилообразная а, шум, произвольная | |
| модулирующие частоты внутренней модуляции | 1 мГц~1 МГц | |
| ФМ | несущая | синусоидальная, прямоугольная, пилообразная , произвольная (кроме постоянного тока) |
| источник модуляции | внутренний, внешний | |
| форма сигнала внутренней модуляции | синусоидальная , прямоугольная , треугольная , нарастающая/спадающая пилообразная , шум, произвольная | |
| модулирующие частоты внутренней модуляции | 1 мГц~1 МГц | |
| фаза | 0 º ~ + 360º, разрешение 0,01º | |
| ASK, FSK, PSK | несущая | синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока) |
| источник модуляции | внутренний, внешний | |
| порт входа сигнала внешней модуляции | на передней панели, на задней панели | |
| модулирующие частоты внутренней модуляции | 1 мГц~1 МГц | |
| количество позиций | 2 | |
| ШИМ | несущая | импульсный сигнал |
| источник модуляции | внутренний, внешний | |
| порт входа сигнала внешней модуляции | на передней панели, на задней панели | |
| форма сигнала внутренней модуляции | синусоидальная , прямоугольная , треугольная , нарастающая/спадающая пилообразная , шум, произвольная | |
| модулирующие частоты внутренней модуляции | 1 мГц~1 МГц | |
| ширина заполнения | 0%~49,99% периода импульса | |
| SUM (добавление к выходному сигналу дополнительного сигнала) | несущая | синусоидальная , прямоугольная , пилообразная , произвольная (кроме постоянного тока) |
| формы добавляемых сигналов | синусоидальная , прямоугольная , пилообразная , шум, произвольная | |
| диапазон суммирования | 0%~100% от заданного значения размаха сигнала (В ПИК-ПИК) | |
| Пакетные последовательности | ||
| Несущая | синусоидальная , прямоугольная , пилообразная , шум, произвольная (кроме постоянного тока) | |
| Количество пакетов | 1 ~ 1 000 000 или без ограничений | |
| Период пакета | 4 мкс ~ 8000 с | |
| Фаза пакета | - 360º ~ + 360º, разрешение 0,01º | |
| Задержка запуска | 0 ~ 85 с | |
| Источник | внешний триггер | |
| Синхронизация | внутренний триггер, внешний нарастающий фронт, внешний спадающий фронт, задаваемый пользователем триггер, синхронизированный запуск (только в удаленном режиме) | |
| Характеристики развёртки | ||
| Тип | линейная, логарифмическая, ступенчатая | |
| Несущая | синусоидальная , прямоугольная , пилообразная , произвольная (кроме постоянного тока) | |
| Время сканирования | 1 мс ~ 250 000 с | |
| Время удержания/возврата | 0 ~ 3600 с | |
| Направление | вверх, вниз | |
| Источник синхронизации | внутренняя, внешняя, нарастающий фронт, спадающий фронт, задаваемый пользователем | |
| Метка | задний фронт синхросигнала (программируется) | |
| Диапазон настройки начальной/конечной частоты развертки | ||
| Синусоидальный сигнал | 1 мкГц ~ 350 МГц | |
| Прямоугольный сигнал | 1 мкГц ~ 120 МГц | |
| Пилообразный сигнал | 1 мкГц ~ 2,5 МГц | |
| Сигнал произвольной формы | 1 мкГц ~ 100 МГц | |
| Дополнительные режимы | ||
| Типы | произвольная , последовательности, PRBS, многоимпульсный, многотональный, шаблоны, IQ | |
| Частота дискретизации сигнала произвольной формы | 1 мкВыб/с ~ 1,25 Гвыб/с | |
| Последовательности | ||
| Частота дискретизации | 1 мквыб/с ~ 1,25 Гвыб/с | |
| Точность частоты дискретизации | 10^-6 выб/с | |
| Разрешение частоты дискретизации | 1 мквыб/с или 12 бит | |
| Глубина записи сигнала | 32 точки/канал ~ 64 Мточек/канал (128 Мточек/канал – опционально) | |
| Количество сигналов | 512 | |
| Количество циклов | 1 ~ 256 | |
| Время синхронизации | 4 мкс~8000 с | |
| PRBS (псевдослучайная последовательность) | ||
| Скорость передачи данных | 1 мкбит/с~300 Мбит/с | |
| Длина последовательности | 2sup | |
| Длительность фронта | 2 нс~1 мкс | |
| Джиттер (СКЗ) | 200 пс | |
| Многоимпульсный режим | ||
| Количество импульсов | 2~30 | |
| Задержка | 5 мкс~1 с | |
| Длительность высокого/низкого уровня | 20 нс~150 мкс | |
| Длительность фронта | 2 нс~1 мкс | |
| Многотональный режим | ||
| Количество тонов | 2 ~ 16 | |
| Шаблонные сигналы | ||
| Скорость передачи данных | 1 мкбод~300 Мбод | |
| Метод ввода | из шаблона, из файла | |
| Тип кодирования | NRZ, RZ, Манчестер | |
| Форматы данных | двоичный, шестнадцатеричный (поддерживает кодировку 4B5B), символьный KD (поддерживает кодировку 8B10B) | |
| Максимальная длина элемента кода |
шаблон: 4000 бит (двоичный), 1000 бит (шестнадцатеричный/символ KD). файл: 128 Мбит (двоичный), 32 Мбит (шестнадцатеричная запись/KD). |
|
| Амплитуда по умолчанию | ТТЛ, КМОП5,0, КМОП3,3, КМОП2,5, КМОП1.8, ECL, PECL | |
| IQ | ||
| Скорость кода | 100 выб/с~100 млн. выб/с | |
| Длина кода | 10 ~ 20 M | |
| Тип модуляции | BPSK, QPSK, 8PSK, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM | |
| Режим кодирования | ВЫКЛ, дифференциальное кодирование, кодирование Грея, дифференциальное + кодирование Грея | |
| Центральная частота | 0~500 МГц | |
| ПАРАМЕТРЫ ДОПОЛНИТЕЛЬНЫХ ВХОДОВ/ВЫХОДОВ | ||
| Вход внешней модуляции | ||
| Диапазон ввода |
ASK, FSK, PSK: логический уровень 3,3 В. AM, FM, PM, PWM: ±5 В во всем диапазоне |
|
| Диапазон частот |
передняя панель SMB: DC ~ 100 кГц (1 Мвыб/с) BNC на задней панели: DC ~ 10 Мбит/с |
|
| Входное сопротивление | 10 кОм | |
| Виды модуляции |
ASK, FSK, PSK: BNC (задняя панель) или SMB (передняя панель) опционально AM, FM, PM, PWM: SMB (передняя панель) |
|
| Внешний триггерный/стробируемый пакетный вход | ||
| Совместимость | TTL | |
| Входное сопротивление | 10 кОм | |
| Фронт | Передний/задний (опционально) | |
| Минимальная длительность импульса | 100 нс | |
| Диапазон задержки запуска | 0 ~ 85 с | |
| Разрешение задержки запуска | 100 пс или 5 бит | |
| Джиттер (СКЗ), типичный (от входа триггера до выхода сигнала, пакетный режим) | 800 пс | |
| Разъем | BNC (задняя панель) | |
| Триггерный выход | ||
| Уровень | 3,3 В CMOS | |
| Выходное сопротивление | 50 Ом | |
| Джиттер (среднеквадратичное значение) Типичный (режим выхода CW) | 400 пс | |
| Разъем | BNC (задняя панель) | |
| Выход синхронизации | ||
| Совместимость | TTL | |
| Импеданс | 50 Ом | |
| Разъем | SMB (передняя панель) | |
| Вход опорной частоты 10 МГц | ||
| Импеданс | 1 кОм | |
| Разъём | BNC | |
| Развязка | AC | |
| Уровень входных сигналов | 100 мВ ПИК-ПИК ~ 5 В ПИК-ПИК | |
| Допустимый разброс входного сигнала (более-блокировка) | 10 МГц ± 100 Гц | |
| Выход опорной частоты 10 МГц | ||
| Импеданс | 50 Ом | |
| Разъём | BNC, задняя панель | |
| Развязка | AC | |
| Уровень выходных сигналов, тип, 50 Ом | 1,2 В ПИК-ПИК | |
| Защита | ||
| Защита от перенапряжения |
защита от перенапряжения срабатывает в следующих двух случаях: 1. настройка амплитуды прибора превышает 4 В пик-пик, или выходной сигнал превышает 2 В постоянного тока, а входное напряжение превышает ±12×(1±5%)В (< 10 кГц). Напряжение разрушения: ±18 (В переменного + постоянного тока). 2. амплитуда прибора установлена меньше или равна 4 В (размах), или выходной сигнал меньше 2 В постоянного тока, а входное напряжение превышает ±2,5×(1±5%) В (<10 кГц). Разрушающее напряжение: ±3,5 (В переменного + постоянного тока). |
|
| Коммуникационные интерфейсы | ||
| LAN | 1 шт., задняя панель, интерфейс 10/100 BASE-T, поддержка LXI-C | |
| Web Control | IP-адрес | |
| HDMI | видеовыход высокой четкости на задней панели (тип A) | |
| USB 3.0 Host | 1 шт., передняя панель | |
| USB 3.0 Device | 1 шт., задняя панель, поддержка протокола TMC | |
| Общие характеристики | ||
| Тип дисплея | 10,1” сенсорный экран цветного изображения 1280 х 800, 16:9 | |
| Время выхода на рабочий режим | не менее 30 минут | |
| Внутренняя энергонезависимая память | 128 ГБ | |
| Электропитание | AC 100–240 В, 47–63 Гц или 115 В, 360–440 Гц | |
| Потребляемая мощность | не более 210 Вт | |
| Рабочий диапазон температур | от 0°C до +40°C | |
| Габариты | 358 х 215 х 122 мм (5U) | |
| Вес | 4,2 кг | |
Компания RIGOL TECHNOLOGIES, Co Ltd специализируется на разработке и производстве контрольно-измерительного оборудования и является одной из самых динамично развивающихся китайских компаний в этой области.
Нужна консультация?
Наши специалисты ответят на любой интересующий Вас вопрос
Задать вопрос
