Артикул:
m-118258
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Спец. формы
Количество каналов
—
2
Мин. частота (кГц)
—
0.000000001
Макс. частота (ГГц)
—
0.03
Все характеристики
17 999 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
UNI-T UTG932E переносной универсальный генератор сигналов бюджетного ценового класса с полосой до 30 МГц.
UNI-T UTG932E яркий представитель современного поколения генераторов сигналов, обеспечивающий необходимые значения временных и амплитудных характеристик, достаточные для выполнения большинства измерительных задач, которые стоят перед аналогичными приборами в бюджетном ценовом классе.
Архитектура генератора UNI-T UTG932E базируется на основе технологии прямого цифрового синтеза (DDS), что обеспечивает пользователю стабильный по частоте сигнал, даже сложной формы.
Дискретность установки значения частоты выходного сигнала составляет всего 1 мкГц. Функционал прибора UNI-T UTG932E расширен за счет встроенного частотомера с полосой до 100 МГц.
Универсальный DDS-генератор UNI-T UTG932E обеспечивает работу со всеми основными типами модуляций ЭМ-сигналов: AM, FM, PM, FSK, обеспечивает линейное и логарифмическое свипирование).
При необходимости генератор сигналов UNI-T UTG932E способен к синхронизации с внешним источником сигала и опорной частоты.

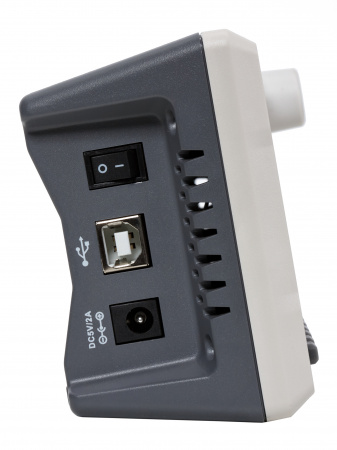

Встроенный в корпус изделия USB-интерфейс обеспечивает подключение генератора сигналов UNI-T UTG932E к внешнему персональному компьютеру, для управления и обмена формами сигнала. Также имеется на передней панели прибора вход для для сменного флеш-накопителя.

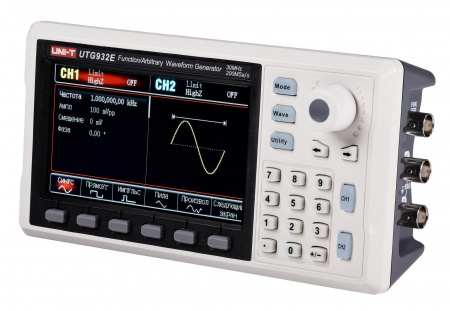

Генератор сигналов UNI-T UTG932E имеет 4.3 дюймовый цветной сенсорный ЖК-дисплей с разрешением 480 x 272 пикселей.
UNI-T UTG932E яркий представитель современного поколения генераторов сигналов, обеспечивающий необходимые значения временных и амплитудных характеристик, достаточные для выполнения большинства измерительных задач, которые стоят перед аналогичными приборами в бюджетном ценовом классе.
Архитектура генератора UNI-T UTG932E базируется на основе технологии прямого цифрового синтеза (DDS), что обеспечивает пользователю стабильный по частоте сигнал, даже сложной формы.
Дискретность установки значения частоты выходного сигнала составляет всего 1 мкГц. Функционал прибора UNI-T UTG932E расширен за счет встроенного частотомера с полосой до 100 МГц.
Универсальный DDS-генератор UNI-T UTG932E обеспечивает работу со всеми основными типами модуляций ЭМ-сигналов: AM, FM, PM, FSK, обеспечивает линейное и логарифмическое свипирование).
При необходимости генератор сигналов UNI-T UTG932E способен к синхронизации с внешним источником сигала и опорной частоты.
Встроенный в корпус изделия USB-интерфейс обеспечивает подключение генератора сигналов UNI-T UTG932E к внешнему персональному компьютеру, для управления и обмена формами сигнала. Также имеется на передней панели прибора вход для для сменного флеш-накопителя.
Генератор сигналов UNI-T UTG932E имеет 4.3 дюймовый цветной сенсорный ЖК-дисплей с разрешением 480 x 272 пикселей.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Спец. формы |
|
Количество каналов
|
2 |
|
Мин. частота (кГц)
|
0.000000001 |
|
Макс. частота (ГГц)
|
0.03 |
|
Фазовый шум
|
-125 дБн/Гц |
|
Опорный генератор
|
±1×10⁻⁴ |
|
Выходной импеданс
|
50 Ом |
|
Интерфейс
|
USB |
|
Выходной уровень
|
1 мВ … 10 В пик-пик |
|
Питание
|
100-240 В |
|
Гарантия, (мес)
|
12 |

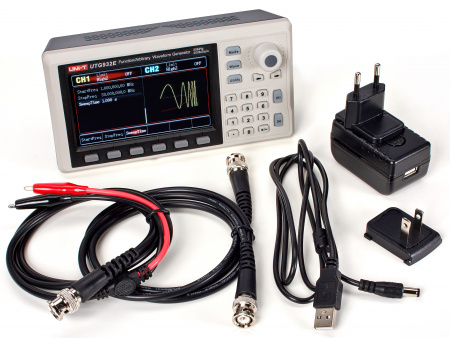

- Генератор сигналов UNI-T UTG932E
- Блок питания
- Кабель BNC-BNC
- Кабель BNC-крокодил
| Характеристики генератора сигналов | |
| Количество каналов | 2 |
| Полоса пропускания | 30 МГц |
| Частота дискретизации | 200 МВыб/с |
| Диапазон частот | 1 мкГц - 30 МГц |
| Вертикальное разрешение | 14 бит |
| Глубина памяти | 4 Кб |
| Волновые характеристики | |
| Стандартные формы сигналов | синусоидальные, прямоугольные, пилообразные, импульсные |
| Произвольные формы сигналов | шумовые, DC |
| Частотные характеристики | |
| Синусоидальный сигнал | 1 мкГц - 30 МГц |
| Прямоугольный сигнал | 1 мкГц - 15 МГц |
| Импульсный сигнал | 1 мкГц - 15 МГц |
| Пилообразный сигнал | 1 мкГц - 400 rГц |
| Произвольный сигнал | 1 мкГц - 10 МГц |
| Разрешение | 1 мкГц |
| Точность | ± 50 ppm (в течении 90 дней), ± 100 ppm (в течении 1 года) |
| Характеристики синусоидального сигнала | |
| Гармоническое искажение |
DC - 5 МГц: - 60 дБ 5 МГц - 30 МГц: - 50 дБ 30 МГц - 60 МГц: - 40 дБ |
| Полное гармоническое искажение | < 0.2% (DC - 20 кГц) |
| Характеристики прямоугольного сигнала | |
| Время нарастания/спада | ≤ 16 нс |
| Выброс | < 2% |
| Рабочий цикл | 0,01 - 99,99% (разрешение 0,01%) |
| Характеристики пилообразного сигнала | |
| Нелинейность | 3% ± 2 мВ |
| Симметрия | 0 - 100% |
| Характеристики импульсного сигнала | |
| Ширина импульса | ≥ 22 нс |
| Параметр фронта | 15 нс - 8 с |
| Выброс | < 2% |
| Гауссовский шум | |
| Полоса пропускания | 30 МГц |
| Характеристики смещения постоянного тока | |
| Диапазон (AC + DC) |
± 5 В (50 Ом) ± 10 В (высокое сопротивление) |
| Точность смещения | ± 3% от заданного значения смещения ± 6% от значения амплитуды ± 2 мВ |
| Характеристики произвольного сигнала | |
| Время падения | < 20 нс |
| Хранения формы волны | 24 формы |
| Выходные характеристики | |
| Амплитудный диапазон |
≤ 10 МГц: 1 мВ - 10 В ≤ 60 МГц: 1 мВ - 5 В |
| Точность | ± 3% |
| Плоскостность амплитуды |
≤ 100 кГц: ± 0,1 дБ ≤ 20 МГц: ± 0,2 дБ ≤ 30 МГц: ± 0,4 дБ ≤ 40 МГц: ± 0,5 дБ ≤ 60 МГц: ± 0,8 дБ |
| Выходной сигнал | |
| Импеданс | 50 Ом |
| Изоляция | максимум 42 В для заземления провода |
| Характеристики модуляции | |
| Типы модуляции | AM, FM, PM, FSK |
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная |
| AM | |
| Источник | внутренний |
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная |
| Частота | 2 мГц - 200 кГц |
| Глубина | 0 - 120% |
| FM | |
| Источник | внутренний |
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная |
| Частота | 1 мкГц - 200 кГц |
| Отклонение частоты | DC - 15 МГц |
| PM | |
| Источник | внутренний |
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная |
| Частота | 2 мГц - 200 кГц |
| Отклонение фазы | 0° - 360° |
| FSK | |
| Источник | внутренний, внешний |
| Модулирующая форма волны | прямоугольная 50% рабочего цикла |
| Частота | 2 мГц - 100 кГц |
| Характеристики развертки | |
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная |
| Тип | линейный или логарифмический |
| Время развертки | 1 мс - 500 с ± 0,1% |
| Синхросигнал | |
| Выходной уровень | TTL |
| Выходная частота | 1 мкГц - 2 МГц |
| Выходное сопротивление | 50 Ом |
| Связь | DC |
| Триггерный вход | |
| Входной уровень | TTL |
| Импеданс | > 10 кОм |
| Частотомер | |
| Входной уровень | TTL |
| Диапазон | 100 мГц - 100 МГц |
| Точность | ± 51 ppm |
| Разрешение | 7 разрядов |
| Связь | DC |
| Общие характеристики | |
| Дисплей | 4.3 дюйма, TFT LCD 480 х 272 |
| Питание | DC 5 В, 2 А |
| Мощность | < 10 Вт |
| Напряжение питания | 100 - 240 В, 50 / 60 Гц, 0.4 А |
| Метод охлаждения | конвекция |
| Температура хранения | 10℃ - 40℃ |
| Влажность | < 90% |
| Габариты | 172 х 90 х 68 мм |
| Вес нетто | 330 г |
