Артикул:
m-118454
Поверка—Нет
- Да
- Нет
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Высокочастотный
Номер записи в ГосРеестре СИ
—
88092-23
Количество каналов
—
2
Мин. частота (кГц)
—
9
Все характеристики
1 182 845 руб./шт
Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

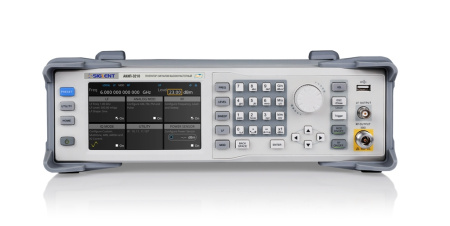

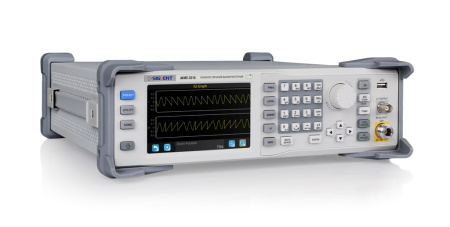

АКИП-3210 - это высокочастотный генератор сигналов, предназначенный для работы с двумя каналами - ВЧ и НЧ. Он имеет широкий частотный диапазон от 9 кГц до 4 ГГц для ВЧ и от 0,1 Гц до 1 МГц для НЧ.
Генератор оснащен опорным генератором с погрешностью установки частоты ±1×10-6. Минимальный выходной уровень составляет -140 дБм для ВЧ и 1 мВпик-пик для НЧ, а максимальный уровень достигает 26 дБм и 3 Впик-пик соответственно.
ГКЧ (гармонические искажения) поддерживается. Экран генератора имеет TFT дисплей с сенсорным управлением размером 12,7 см и разрешением 800 х 480.
АКИП-3210 обладает рядом особенностей, включая векторный ВЧ генератор и поддержку различных видов модуляции, таких как AM, ЧМ, ФМ, ИМ и IQ. Он также поддерживает различные стандарты связи, включая 5G-NR, LTE, WCDMA, WLAN, Blue-Tooth и CDMA.
- Диапазон частот ВЧ: 9 кГц … 4 ГГц (6 ГГц) – в зависимости от варианта исполнения
- Диапазон частот ВЧ IQ: 10 МГц … 4 ГГц (6 ГГц) – в зависимости от варианта исполнения
- Диапазон частот НЧ: 0,1 Гц … 1 МГц
- Разрешение по частоте 0,001 Гц
- Погрешности установки частоты: ±1x10-6 , опционально: ±5x10-8
- Выходной уровень: -140 дБм … +26 дБм
- Разрешение по амплитуде: 0,01 дБм
- Фазовый шум: < -120 дБн/Гц (отстройка 20 кГц)
- Внутренняя/ внешняя модуляция: AM, ЧМ, ФМ, ИМ, IQ
- Полоса пропускания I/Q-модулятора 75 МГц (опция – 150 МГц)
- Поддержка 5G-NR,LTE, WCDMA, WLAN, Blue-Tooth, CDMA.
- Программная опция: генератор последовательностей (пачек) импульсов
- Возможность использования внешних USB измерителей мощности для контроля уровня выходного сигнала.
- Сенсорный ЖК-дисплей с диагональю 12,7 см, разрешение 800*480
- Интерфейсы: LAN, USB (USB TMC), опциональный адаптер GPIB – USB
* В диапазоне частот от 9 кГц до 100 кГц параметры спектра (искажения) выходного сигнала не нормируются.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Высокочастотный |
|
Номер записи в ГосРеестре СИ
|
88092-23 |
|
Количество каналов
|
2 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
4 |
|
Фазовый шум
|
-120 дБн/Гц |
|
Опорный генератор
|
±1×10⁻⁶ |
|
Выходной импеданс
|
50 Ом |
|
ГКЧ
|
Да |
|
Интерфейс
|
USB, LAN |
|
Выходной уровень
|
-140 ... 26 дБм |
|
Питание
|
90-264 В |
|
Гарантия, (мес)
|
36 |
- Генератор сигналов высокочастотный АКИП-3210
- Шнур питания
- Кабель USB
- Руководство по эксплуатации
| Выходная частота | ||||
| Диапазон | 9 кГц … 4 ГГц | |||
| Диапазон IQ | 10 МГц … 4 ГГц | |||
| Дискретность установки | 0,001 Гц | |||
|
Пределы допускаемой относительной погрешности установки частоты |
Стандартно: ±1×10-6 Опция: ±5×10-8 Есть вход сигнала внешней опорной частоты 10 МГц |
|||
| Выходной уровень | ||||
| Диапазон установки уровня выходного сигнала, 50 Ом | В скобках указано нормируемое значение | |||
| 9 кГц ≤ f < 100 кГц | -110 … +7 дБм | (-110 … +4 дБм) | ||
| 100 кГц ≤ f < 1 МГц | -110 … +15 дБм | (-110 … +13 дБм) | ||
| 1 МГц ≤ f ≤ 4 ГГц | -140 … +26 дБм | (-130 … +20 дБм) | ||
| 4 ГГц < f ≤ 6 ГГц | -130 … +24 дБм | (-120 … +20 дБм) | ||
| Разрешение | 0,01 дБ | |||
| Погрешность установки | -110…-130 дБм | -90 дБм…-110 дБм | -40 дБм…-90 дБм | -40 дБм…+26 дБм |
| 9 кГц ≤ f < 100 кГц | ±0,9 дБ | ±0,9 дБ | ±1,1 дБ | ±1,1 дБ |
| 100 кГц ≤ f ≤ 4 ГГц | ±0,7 дБ | ± 0,7 дБ | ±1,1 дБ | |
| 4 ГГц < f ≤ 6 ГГц | ±0,7 дБ | ±0,7 дБ | ±1,1 дБ | ±1,2 дБ |
| КСВН |
ALC вкл., температура 20˚С…30˚С. ALC – автоматическая регулировка выходной мощности |
|||
| ≤1,8 при уровне < 0 дБм | ||||
| Защита выхода |
Максимально допустимое обратное напряжение: 50 Впост Максимальная обратная входная мощность: +30 дБм (1 мГц ≤ f ≤ 6 ГГц) |
|||
| Плотность фазовых шумов |
<-122 дБн/Гц при отстройке на 20 кГц от несущей 100 МГц <-120 дБн/Гц при отстройке на 20 кГц от несущей 1 ГГц <-106 дБн/Гц при отстройке на 20 кГц от несущей 4 ГГц <-105 дБн/Гц при отстройке на 20 кГц от несущей 6 ГГц |
|||
| Уровень гармонических искажений | <-30 дБн, 1 МГц < f ≤ 6 ГГц, уровень ≤+13 дБм | |||
| Уровень субгармонических искажений |
<-48 дБн, 1 МГц < f ≤ 6 ГГц, уровень ≤+13 дБм при отстройке от несущей >10 кГц |
|||
| Уровень негармонических искажений |
<-65 дБн, 1 МГц < f ≤ 4 ГГц, уровень ≤+13 дБм <-56 дБн, 4 ГГц < f ≤ 6 ГГц, уровень ≤+13 дБм при отстройке от несущей >10 кГц |
|||
| Свипирование частота / уровень (ГКЧ) | ||||
| Режим свипирования | Шаговый (линейный или логарифмический), по списку | |||
| Диапазон частот/уровня | Полный диапазон ВЧ выхода | |||
| Режим работы | Однократный непрерывный | |||
| Число точек свипирования |
Шаговый режим: 2 … 65535 По списку: 2 … 500 |
|||
| Длительность точки | 10 мс … 100 с (разрешение 0,1 мс) | |||
| Источник синхронизации | Внешний, внутренний, ручной | |||
| НЧ Выход | ||||
| Формы сигнала | Синус, прямоугольник, пила/треугольник, DC | |||
| Диапазон частот |
0,1 Гц … 1 МГц – синус (разрешение: 0,01 Гц) 0,1 Гц … 20 кГц – прямоугольник, пила (разрешение: 0,01 Гц) |
|||
| Выходной уровень (50 Ом) | 1 мВпик-пик … 3 Впик-пик (разрешение: 1 мВ) | |||
| Постоянное смещение | Макс. 2,5 В – 0,5*Uвых (разрешение: 1 мВ) | |||
| Свипирование (ГКЧ) |
Режим: линейный или логарифмический. Диапазон: 0,01 Гц … 1 МГц. Длительность точки: 1 мс … 500 с (разрешение 0,1 мс). Источник синхронизации: внешний, внутренний, ручной |
|||
| Амплитудная модуляция (Внутренняя / Внешняя) | ||||
| Диапазон установки коэффициента АМ | 0 … 100 % (разрешение 0,1 %) | |||
| Погрешность установки коэффициента АМ, % | ±(0,04·Кам+1), при Кам ≤80 %, уровне выходного сигнала 0 дБм и модулирующей частоте 1 кГц | |||
| Частота модуляции | 10 Гц … 100 кГц | |||
| Искажение | < 3 % (частота АМ 1 кГц, уровень 0 дБм, глубина АМ <80%) | |||
| Частотная модуляция (Внутренняя / Внешняя) | ||||
| Девиация частоты | Макс. N*1 МГц | |||
| Погрешность установки девиации частоты (Df), Гц | ±(0,02·Df+20) | |||
| Частота модуляции | 10 Гц … 100 кГц | |||
| Коэффициент гармоник ЧМ | <1 % (частота ЧМ 1 кГц, девиация частоты ≤50 кГц) | |||
| Фазовая модуляция (Внутренняя / Внешняя) | ||||
| Девиация фазы | N*5 рад | |||
| Разрешение | 0,01 рад | |||
| Погрешность установки девиации фазы (Dφ), рад | ±(0,02·Dφ + 0,05) | |||
| Частота модуляции | 10 Гц … 100 кГц | |||
| Импульсная модуляция (Внутренняя / Внешняя) | ||||
| Подавление в паузе | >70 дБн (1 МГц < f ≤ 4 ГГц); >65 дБн (4 ГГц < f ≤ 6 ГГц) | |||
| Время нарастания/спада | ≤50 нс | |||
| Период следования | 40 нс …300 с | |||
| Генератор импульсов (Внутренняя / Внешняя) | ||||
| Вид выходного сигнала | Одиночный или парный импульс (отрицательная полярность, положительная полярность) | |||
| Период следования | 40 нс … 300 с (разрешение: 10 нс) | |||
| Длительность импульса | 20 нс … 300 с (разрешение: 10 нс) | |||
| Задержка парного импульса | 20 нс … 300 с (разрешение: 10 нс) | |||
| Источник синхронизации | Внешний, внутренний, ручной | |||
| Задержка внешнего запуска | 140 нс … 300 с (разрешение: 10 нс) | |||
| Генератор пачек импульсов (Опция) | ||||
| Число импульсов | 1 … 2047 | |||
| Число повторений | 1 … 65535 | |||
| Длительность импульса | 20 нс – 300 с | |||
| IQ модуляция | ||||
| Внешняя IQ |
Полоса частот модулирующих сигналов (I или Q) до 100 МГц Полоса частот ВЧ-сигналов до 200 МГц |
|||
| Настройки внутреннего генератора IQ сигналов |
Смещение I/Q ±50 %, Усиление I/Q ± 4 дБ, Настройка угла квадратуры ±10° |
|||
| I/Q-выходы | Импеданс: | |||
| Внешние выходы I/Q-модулятора | ||||
| Полоса пропускания |
Полоса частот модулирующих сигналов (I или Q) до 100 МГц Полоса частот ВЧ-сигналов до 200 МГц |
|||
| Уровень возбуждения на входе, соответствующий полной шкале (I+Q) | 0,5 Вскз (50 Ом) | |||
| Настройки внутреннего генератора модулирующих I/Q-сигналов | ||||
| Смещение I/Q | ±50 %, | |||
| Усиление I/Q | ±4 дБ | |||
| Настройка угла квадратуры | ±10° | |||
| I/Q-выходы | ||||
| Импеданс | 50 Ом на выход, 100 Ом дифференциальный выход | |||
| Максимальное напряжение на выход | ±0,5 Впик-пик, синусоидальная форма сигнала | |||
| Полоса пропускания (I, Q) | Модулирующие сигналы (I или Q) 37,5 МГц (опция до 75 МГц) | |||
| Неравномерность АЧХ | ±0,3 дБ, измеренная при включённой внутренней коррекции канала, оптимизированной для I/Q-выходов | |||
| Смещение I/Q в синфазном режиме | ±1,5 В (50 Ом) | |||
| Смещение I или Q в дифференциальном режиме | ±3 В (50 Ом) | |||
| Генератор модулирующих сигналов | ||||
| Частота дискретизации | от 100 Гц до 120 МГц (опция: от 100 Гц до 240 МГц) | |||
|
Полоса частот ВЧ-модуляции (I + Q) |
75 МГц (опция до 150 МГц) | |||
| Диапазон смещения частоты | ±60 МГц | |||
| Память модулирующего сигнала произвольной формы |
Максимальная ёмкость для воспроизведения: 200 МБ Максимальная ёмкость для запоминания, включая маркеры: 4 ГБ |
|||
| Сегменты модулирующего сигнала | Длина сегмента: от 200 байт до 200 МБ | |||
| Последовательности модулирующих сигналов |
Максимальное число последовательностей: 1024 Максимальное число повторений: 65535 |
|||
| Запуск |
Тип: непрерывный, однократный, строб, с переходом на сегмент Источник: кнопка запуска, внешний, по шине (GPIB, LAN, USB) Задержка запуска: 83 нс + 8 периодов тактового сигнала дискретизации Точность запуска: 10 нс |
|||
| Маркеры |
Полярность маркера: отрицательная, положительная Число маркеров: 4 Подавление в паузе между пакетами/гашение ВЧ-сигнала: >70 дБ |
|||
| Аддитивный белый гауссов шум | ||||
| Тип | В реальном времени | |||
| Режимы работы | Отдельно генерируемый или добавляемый цифровыми методами к сигналу, воспроизводимому генератором сигналов произвольной формы | |||
| Полоса частот | от 1 Гц до 75 МГц (опция: от 1 Гц до 150 МГц) | |||
| Отношение несущая/шум | ±100 дБ при добавлении к модулирующим сигналам | |||
| Форматы отношения несущая/шум | C/N (С/Ш), Eb/No | |||
| Режимы модуляции произвольной формы | ||||
| Форматы модуляции |
ФМн (PSK): BPSK, QPSK, 8PSK, DBPSK, DQPSK, 8PSK, OQPSK， PI/4-DQPSK, PI/8-D8PSK QAM: 16QAM ,32QAM ,64QAM ,128QAM ,256QAM ,512QAM MFSK: 2FSK ,4FSK ,8FSK ,16FSK, MSK АМн (ASK): 2ASK,4ASK,8ASK,16ASK |
|||
| Символьная скорость | 60 символов/c (опция: 120 символов/c) | |||
| Поддержка приложений | ||||
| Приложения сотовой связи реального времени | 3GPP WCDMA, 3GPP LTE-FDD, GSM/EDGE, 3GPP2 CDMA2000 | |||
| Входы / Выходы | ||||
| Передняя панель | ||||
| ВЧ выход | N тип (мама), 50 Ом | |||
| НЧ выход | BNC тип (мама), 50 Ом | |||
| Задняя панель | ||||
| Синхронизация вход/выход |
BNC тип (мама), 100 кОм 5 В TTL |
|||
| Внеш. модуляция вход | BNC тип (мама), высокоомный | |||
| Импульс вход/выход | BNC тип (мама), вход: высокоомный, выход: 50 Ом, CMOS 3,3 В | |||
| Выход ОГ | 10 МГц, BNC тип (мама), 50 Ом, >0 дБм | |||
| Вход ОГ | 10 МГц, BNC тип (мама), 50 Ом, -5 дБм … +10 дБм | |||
| Сигнальный выход | BNC тип (мама), 50 Ом, CMOS 3,3 В | |||
| Вход I | BNC тип (мама), 20 кОм | |||
| Вход Q | BNC тип (мама), 20 кОм | |||
| Вход I+ | BNC тип (мама), 50 Ом | |||
| Вход I- | BNC тип (мама), 50 Ом | |||
| Вход Q+ | BNC тип (мама), 50 Ом | |||
| Вход Q- | BNC тип (мама), 50 Ом | |||
| Общие данные | ||||
| ЖК-дисплей | Сенсорный емкостной, диагональ 12,7 см, разрешение: 800 х 480 точек | |||
| Память | Встроенная Flash 4 Гб, поддержка USB Flash дисков | |||
| Напряжение питания | 100 – 240 В (автовыбор), 50/60 Гц | |||
| Частота питающей сети |
50/60 Гц – при напряжении питания от 100 до 240 В 400 Гц – при напряжении питания от 100 до 120 В |
|||
| Потребляемая мощность | Не более 75 Вт | |||
| Рабочая температура | 5…45°С | |||
| Интерфейсы | LAN, USB-Device, опциональный адаптер GPIB – USB | |||
| Память | Встроенная (256 МБ) | |||
| Габаритные размеры | 338 × 113 × 369 мм (ШхВхГ) | |||
| Масса | Не более 5,3 кг | |||
| Комплект поставки | Кабель USB, кабель питания, руководство по эксплуатации | |||
