Артикул:
m-100661
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
USB
Количество каналов
—
4
Полоса пропускания
—
200 МГц
Частота дискретизации
—
1 Гвыб/c
Все характеристики
41 943 руб.
/шт 45 100 руб.
-7%
Экономия
3 157 руб.
Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

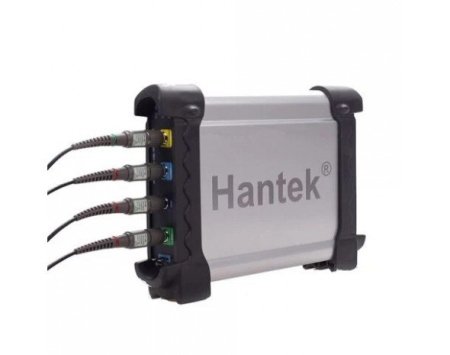

Цифровой запоминающий четырехканальный осциллограф Hantek DSO-3204с полосой пропускания до 200 МГц. Прибор выполнен в виде приставки к портативному компьютеру подключаемой через порт USB 2.0. Прибор не нуждается в дополнительном питании, так как получает его через порт USB. Разрешение вертикальной развертки 8 бит. Осциллограф позволяет наблюдать визуально, измерять и сохранять в памяти параметры сигналов. Портативность прибора создает преимущества, особенно при работе по диагностике и настройке электроники в полевых условиях.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
USB |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
200 МГц |
|
Частота дискретизации
|
1 Гвыб/c |
|
Интерфейс
|
USB |
|
Питание
|
8-36 В |
|
Гарантия, (мес)
|
12 |
- USB осциллограф Hantek DSO3204
- Щупы для осциллографа 4 шт.
- Кабель USB
- Блок питания
- Программное обеспечение, руководство пользователя, CD-диск
| Характеристики USB осциллографа | |
| Полоса пропускания | 200 МГц |
| Количество каналов | 4 |
| Частота дискретизации | 1 ГВыб / с |
| Входные характеристики | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм, 25 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | 400 В |
| Горизонтальная система | |
| Коэффициент развёртки | 2 нс / дел - 1000 с / дел 1, 2, 5 шаг |
| Погрешность временной базы | ± 50 ppm |
| Глубина памяти | 1.6 Кб - 128 Мб / CH (1.6 Кб, 16 Кб, 160 Кб, 1.6 Мб, 16 Мб, 32 Мб, 64 Мб, 128 Мб) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Время нарастания | 1.7 нс |
| Вертикальная развёртка | 1 мВ / дел - 10 В / дел |
| Диапазон вертикального смещения | 1 мВ / дел - 10 В / дел 10 мВ / дел - 100 В / дел 100 мВ / дел - 1 кВ / дел 1 В / дел - 10 кВ / дел |
| Система синхронизации | |
| Источник триггера | CH1 - CH4, EXT, EXT / 10 |
| Режимы | фронт, импульс, видео,наклон, истечение времени |
| Тип | одиночный, автоматический, нормальный |
| Режимы отображения осциллограмм | XY, XT |
| Система измерения | |
| Измерения напряжения | Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, частота, период, время нарастания, время спада, положительная ширина, отрицательная ширина, рабочий цикл |
| Измерения курсоров | вертикальный, горизонтальный, автоматический |
| Форма сигнала | +, -, х, /, FFT, инвертировать |
| Общие характеристики | |
| Интерфейс | USB, LAN |
| Питание | 12 - 36 В (широкий диапазон входного напряжения) |
| Поддержка программного обеспечения | Windows 10, 8, 7 |
| Программные возможности | Данные формы волны могут быть выведены в EXCEL, BMP, JPG по времени и напряжению Изменения будут отображаться на двух устройствах одновременно |
| Функция PASS / FAIL | есть |
| Поддержка протокола SCPI | есть |
| Габариты | 255 х 190 х 45 мм |
| Вес | 1000 г |
Hantek - китайский производитель измерительного оборудования расположенный к городе Циндао.
