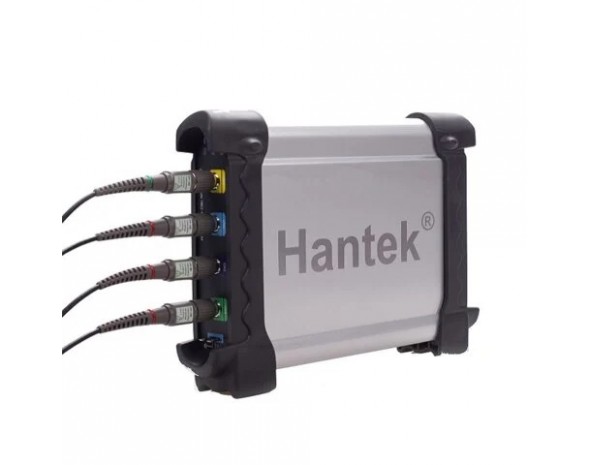

Hantek DSO3204A USB Осциллограф

Hantek DSO3204A -  4-х канальный USB-осциллограф, производства компании Hantek. DSO3204A  имеет полосу пропускания  4 х 200 МГц, объем памяти: 128М точек, высокую скорость выборки: 1 ГВ/с. Особенностью серии DSO3000A является встроенный функциональный генератор AWG до 25 М.

Осциллограф Hantek DSO3204A работает под управлением  Windows 10, Windows 8, Windows 7, Windows NT, Windows XP, VISTA. по стандартному интерфейсу USB 2.0. К одному компьютеру можно подключить несколько виртуальных осциллографов Hantek DSO, чтобы легко расширять каналы.

Особенности:

• Функции промышленного тестирования PASS / FAIL, расширенная система синхронизации, динамическое отслеживание курсоров
• Функция непрерывной записи и воспроизведения формы сигнала (ширина полосы записи 200 Гц)
• Частота дискретизации: 1 ГВ/с в реальном масштабе времени
• Диапазон входных напряжений: до 400 В.
• Поддержка программного обеспечения: Windows10, Windows 8, Windows 7
• Результаты могут быть переданы в EXCEL, BMP, JPG в качестве категории времени и напряжения.
• Более 20-ти видов функции автоматического измерения, функция PASS / FAIL.
• Функции усреднения осциллограмм, послесвечения, управления яркостью, реверс, сложение, вычитание, умножение, деление, отображение XY.
• Функция анализатора спектра (БПФ)
• Один компьютер может контролировать несколько осциллографов DSO3104A, легко расширять номер канала.
• Поддержка протокола SCPI.

Возможности:

• Полоса пропускания, и количество каналов: 200 МГц х 4 канала, фронт нарастания: 3,5 нс
• Импеданс входа: 1МОм, 25пФ
• Скорость выборки (АЦП): 1 ГВ/с (в реальном масштабе времени)
• Расширенный объём памяти: 128M точек.
• Чувствительность по вертикали: 1 мВ/дел – 10 В/дел
• Развёртка во времени: 2 нс/дел – 1000 с/дел.
• Математические операции: сложение, вычитание, умножение, деление, БПФ, инвертирование
• Режим измерений, курсорные измерения, автоматические измерения: Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle
• Режим отображения осциллограмм: XY (для построения фигур Лиссажу) , XT.
• Режим синхронизации: по уровню, наклон, ширина импульса, видео, тайм-аут
• Режимы работы курсоров: Cross, Trace, Horizontal, Vertical
• Анализатор спектра (БПФ), окна: прямоугольные, Хеннинга, Хэмминга, Блэкмена
• Форматы сохранения: текстовый файл, графический формат: jpg / bmp, файл MS excel / word.
• Габариты: 225мм x190мм x 45мм, масса: 1,0 кг.
• Операционная система: Windows 10, Windows 8, Windows 7, Windows NT, Windows XP, VISTA.
• Источник питания: от 8 до 36 В.

Логический анализатор (только для моделей “A”):

• Количество каналов: 16-ть каналов
• Максимальное входное сопротивление: 200 кОм (C = 10 пФ)
• Максимальное входное напряжение:  от -6 В до 60 В
• Частота выборки: 250MВ/с
• Пропускная способность: 10МГц
• Совместимый ввод:  TTL, LVTTL CMOS, LVCMOS, ЭСЛ. PECL, EIA
• Глубина памяти: от 1.6k  до 64M точек

Встроенный генератор AWG (одноканальный) только для моделей “A”:

• Диапазон частот:  DC – 25 МГц
• Частота выборки: 200 МВ/с
• Разрешение по вертикали: 12 бит
• Объём памяти: 4к точек
• Амплитуда: ±3.5 В, ток: до 50 мА
• Выходной импеданс: 50 Ом
