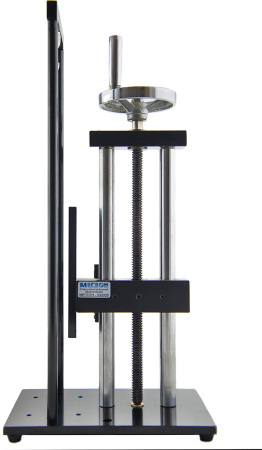

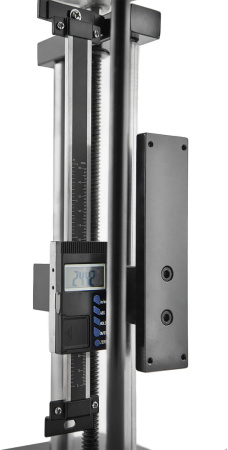

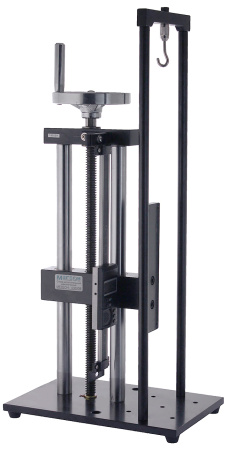

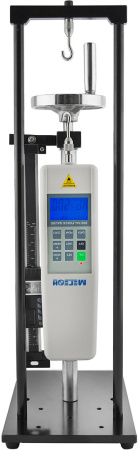

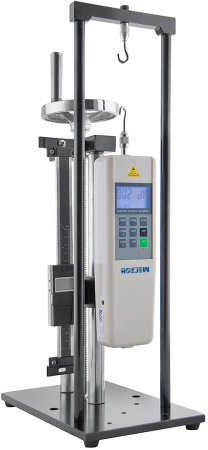

МЕГЕОН 03000В - это простой и удобный испытательный стенд растяжения-сжатия с винтовым механизмом перемещения суппорта. Для удобства использования и проведения испытаний в конструкции заложена цифровая линейка для измерения растояния перемещения суппорта. Основные узлы конструкции имеют антикоррозионное покрытие, что в свою очередь увеличивает срок службы всего изделия. Механизм перемещения суппорта имеет открытую конструкция для простоты обслуживания. На трущиеся поверхности нанесены смазочные материалы. Винт перемещения изготовлен из качественной легированной стали, а гайка винта изготовлена из сплава латуни. Основание стенда имеет отверстия для крепления площадок и оснастки. Ручной испытательный стенд МЕГЕОН 03000В совместим с динамометрами, как цифровой серии МЕГЕОН 03ХХХ, а также с аналоговыми динамометрами МЕГЕОН 04ХХХ.
Особенности:
- Может использоваться как с цифровыми, так и аналоговыми динамометрами
- Простое и надежное устройство обеспечивает долгий срок службы
- При изготовлении стенда использована качественная сталь
- Испытательный стенд МЕГЕОН 03000В
- Насадка-крючок
- Шпилька М6х43
- Ключ шестигранный
- Винты М3х10 5 шт.
- Руководство по эксплуатации
| Максимальная нагрузка | 500Н | |
|
|
С линейкой | Без линейки |
| Рабочий ход суппорта | 170 мм с линейкой | 255 мм без линейки |
| Диапазон регулировки положения суппорта от основания | 105 ... 275 мм с линейкой | 45 ... 300 мм без линейки |
| Диапазон регулировки положения суппорта от верхней рамки | 190 ... 360 мм с линейкой | 165 ... 420 мм без линейки |
| Расстояние от опорной площадки до верхней рамки | 465 мм | |
| Глубина рабочей зоны (от стойки до штока динамометра) | 40 ... 50 мм (зависит от модели динамометра) | |
| Расстояние от опорной площадки до штока динамометра* (при работе в нижней зоне), 2 положения пластины | ||
|
|
С линейкой | Без линейки |
| 03ххх | 0 ... 170 мм / 0 ... 145 мм | 0 ... 190 мм / 0 ... 170 мм |
| 53ххх | 20 ... 190 мм / 0 ... 170 мм | 0 ... 215 мм / 0 ... 195 мм |
| Расстояние от верхней рамки до штока динамометра* (при работе в верхней зоне в режиме растяжения), 2 положения пластины | ||
|
|
С линейкой | Без линейки |
| 03ххх | 60 ... 215 мм / 80 ... 215 мм | 35 ... 215 мм / 60 ... 215 мм |
| 53ххх | 85 ... 255 мм / 105 ... 275 мм | 60 ... 295 мм / 85 ... 295 мм |
| Условия эксплуатации |
Температура: 0°С ... 60°С Относительная влажность: не более 85% без выпадения конденсата |
|
| Условия хранения |
Температура: -40°С ... 60°С Относительная влажность: не более 85% без выпадения конденсата |
|
| Габаритные размеры | 152 х 234 х 505 мм | |
| Вес | 8,3 кг | |
| * 03ххх, 53ххх – серия используемого динамометра. Высота указана без учёта удерживающих приспособлений. | ||
