* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
Источник питания постоянного тока АКИП-1504/1 представляет собой современное импульсное устройство, сочетающее высокую мощность с точностью управления. Его ключевая особенность — двухквадрантный режим работы, позволяющий не только отдавать энергию в нагрузку, но и поглощать её, что особенно востребовано при тестировании аккумуляторов, электродвигателей и других устройств с рекуперацией энергии.
С максимальным напряжением 80 В и током до 55 А источник обеспечивает мощность до 2500 Вт, что делает его идеальным для задач, требующих стабильного питания или имитации различных режимов работы оборудования. Благодаря импульсной схеме преобразования устройство отличается высоким КПД и компактными размерами, а форм-фактор 19” позволяет легко интегрировать его в стойку с другим лабораторным оборудованием.

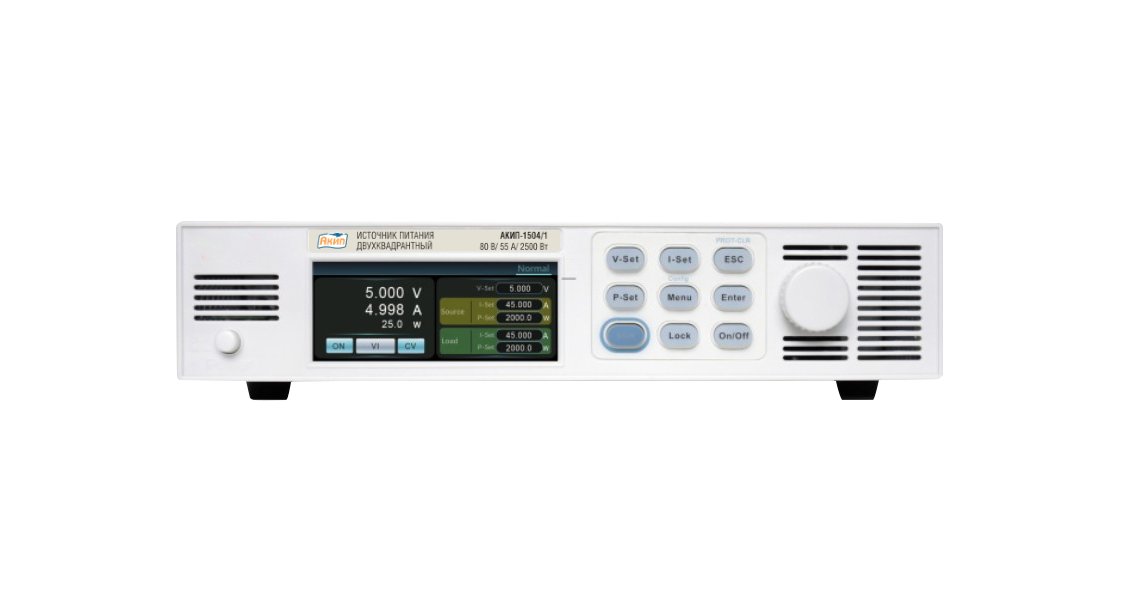

Управление АКИП-1504/1 реализовано с высокой степенью гибкости. Пользователь может задавать параметры с дискретностью 1 мВ по напряжению и 1 мА по току, что обеспечивает точную настройку для чувствительных испытаний. Цветной экран с диагональю 8,13 см упрощает локальное управление, отображая текущие параметры и графики.

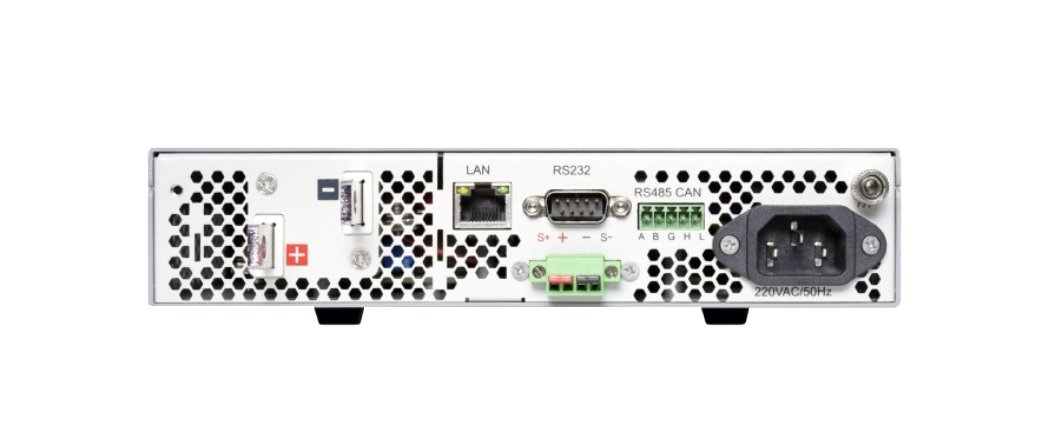

Для автоматизации процессов источник поддерживает несколько интерфейсов: RS-232, RS-485, LAN, CAN и аналоговый вход, что позволяет встраивать его в сложные измерительные системы. Поддержка протоколов Modbus-RTU/CAN и SCPI открывает возможности для программирования и удалённого контроля через специализированное ПО.
АКИП-1504/1 — это универсальное решение для инженеров и исследователей, требующих надёжности, высокой мощности и точности в одном устройстве. Его применение актуально в энергетике, automotive-тестировании, разработке электроники и других областях, где важен контроль над параметрами питания.
|
Внесен в ГосРеестр
|
Нет |
|
Тип
|
Постоянный ток |
|
Тип прибора
|
Импульсный |
|
Количество каналов
|
1 |
|
Выходное напряжение, В
|
80 В |
|
Выходной ток, А
|
55 А |
|
Выходная мощность, Вт
|
2500 Вт |
|
Программируемый
|
Да |
|
Электронное отключение нагрузки
|
Да |
|
Дополнительный канал с фиксированным выходом
|
Нет |
|
Интерфейсы
|
LAN, RS-232, RS-485, CAN |
|
Питание
|
198-242 В |
|
Назначение
|
Лабораторный |
|
Тип дисплея
|
Цветной ЖК |
|
Гарантия, (мес)
|
12 |
- Источник питания АКИП-1504/1
- Кабель питания
- Кабель RS232
- Кабель LAN
- Клеммный разъем (соед. колодка) 2 шт.
- USB-накопитель
- Винт 2 шт.
- РЭ
| Модель | U Вых | I Вых | Р Вых | ||
| АКИП-1504/1 | 0…80 В | ±55 А | 2500 Вт | ||
| АКИП-1504/2 | 0…80 В | ±110 А | 5000 Вт | ||
| АКИП-1504/3 | 0…80 В | ±170 А | 7500 Вт | ||
| Технические характеристики двухквадрантного источника питания постоянного тока АКИП-1504/1: | |||||
| Параметр | Значение | ||||
| АКИП-1504/1 | АКИП-1504/2 | АКИП-1504/3 | |||
| Установка выходных параметров | |||||
| Дискретность установки | 1 мВ / 1 мА | 1 мВ / 10 мА | |||
| Дискретность измерения | 1 мВ / 1 мА | 1 мВ / 10 мА | |||
| Погрешность установки / измерения напряжения | ± (0,02 % + 0,02 %*Uмакс) | ||||
| Погрешность установки / измерения тока | ± (0,1 % + 0,1 %*Iмакс) | ||||
| Температурный коэффициент | напряжение: 3*10-5 /°С; ток: 5*10-5 /°С | ||||
| Стабилизация напряжения / CV | |||||
| Нестабильность | при изменении напряжения питания | ± (0,03 % + 0,03 %* Iмакс) | |||
| при изменении тока нагрузки | ± (0,05 % + 0,05 %* Iмакс) | ||||
| Уровень пульсаций (20 Гц…20 МГц) | ≤ 200 мВскз; ≤ 80 мВпик-пик | ||||
| Стабилизация тока / CC | |||||
| Нестабильность | при изменении напряжения питания | ± (0,03 % + 0,03 %* Iмакс) | |||
| при изменении тока нагрузки | ± (0,05 % + 0,05 %* Iмакс) | ||||
| Динамические характеристики | |||||
| Время нарастания | ≤ 10 мс (без нагрузки 10 %~90 %), ≤ 30 мс (с нагрузкой 10 %~90 %) | ||||
| Время спада | ≤ 30 мс (без нагрузки 10 %~90 %), ≤ 15 мс (с нагрузкой 10 %~90 %) | ||||
| Время отклика | ≤1 мс | ||||
| Режим электронной нагрузки | |||||
| Режим стабилизации напряжения (CV) | |||||
| Диапазон установки | 1 В…80 В | ||||
| Дискретность установки | 1 мВ | ||||
| Погрешность установки | ± (0,02 % + 0,02 %*Uмакс) | ||||
| Минимальное Uвх | 1 В (при 55 А) | 1,2 В (при 110 А) | 1,5 В (при 170 А) | ||
| Режим стабилизации силы тока (СС) | |||||
| Диапазон установки | 0…55 А | 0…110 А | 0…170 А | ||
| Дискретность установки | 1 мА | 10 мА | |||
| Погрешность установки | ± (0,1 % + 0,1 %*Iмакс) | ||||
| Режим стабилизации электрического сопротивления (CR) | |||||
| Диапазон установки | 0,01…800 Ом | ||||
| Дискретность установки | 10 мОм | ||||
| Погрешность установки | ± ((Uвх/Rуст)*0,1 % +0,1 %*Rмакс) | ||||
| Режим стаюидизации электрической мощности (CP) | |||||
| Диапазон установки | 0…2500 Вт | 0…5000 Вт | 0…7500 Вт | ||
| Дискретность установки | 0,1 Вт | ||||
| Погрешность установки | ± (0,5 % + 0,5 %*Pмакс) | ||||
| Дистанционное управление | |||||
| Интерфейсы | LAN / RS232 / RS485 / CAN | ||||
| Время отклика | 5 мс | ||||
| Общие данные | |||||
| Эффективность | 93 % | ||||
| Коэффициент мощности | 0,99 | ||||
| Режимы защиты | OVP/OCP/OPP/UVP/UCP | ||||
| Изоляция (между входом и землей) | 500 Вdc | ||||
| Условия эксплуатации | 0…40 °C; влажность: ≤ 5…90 % | ||||
| Напряжение питания | 1Ф, 220 В (±10 %), 47…63 Гц, ≤16 А | 3Ф, 380 В (±10 %), 47…63 Гц, ≤10 А | 3Ф, 380 В (±10 %), 47…63 Гц, ≤16 А | ||
| Габаритные размеры | 44,4 х 214 х 540 мм | 44 мм х 428 х 711,2 мм | |||
| Масса | 5,1 кг | 13 кг | 14 кг | ||
В продуктовой линейке оборудования АКИП появилась новая серия регулируемых источников питания постоянного тока — АКИП-1504, включающая три модели с выходной мощностью 2,5 кВт, 5 кВт и 7,5 кВт. Максимальное выходное напряжение составляет 80 В, а ток — от ±55 до ±170 А в зависимости от исполнения.
