Госреестр № 9642-84

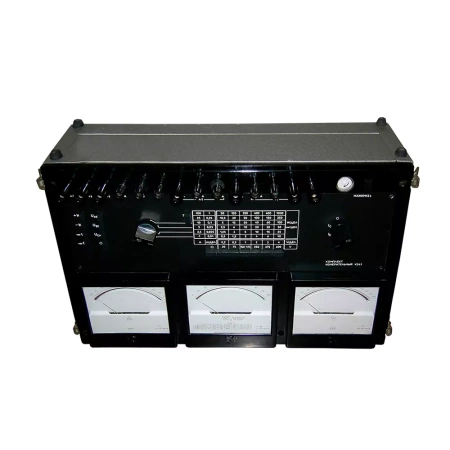

Устройство поверки измерительных трансформаторов К535 предназначено для измерения погрешностей трансформаторов тока классов точности от 0,02 и ниже и трансформаторов напряжения классов точности от 0,05 и ниже.
Устройство поверки измерительных трансформаторов К535 предназначено для измерения погрешностей трансформаторов тока классов точности от 0,02 и ниже и трансформаторов напряжения классов точности от 0,05 и ниже.
- Конечные значения диапазонов измерения активной и реактивной составляющих номинальной мощности нагрузки поверяемых трансформаторов: 1, 10 и 100 Вт (вар).
- Конечные значения диапазонов измерения относительного значения (по отношению к номинальному) вторичного напряжения (тока): 15 и 150% от номинального значения напряжения (тока).
- Пределы допускаемой основной приведенной погрешности при измерении относительного значения вторичного напряжения (тока) от конечного значения диапазона измерения равны:
- по табло измерителя Ф5304 - ± 1,5 %
- по аналоговому прибору компаратора - ± 2,5 %
- Пределы допускаемой основной абсолютной погрешности компаратора равны:
- токовой погрешности - ± 0,005%
- угловой погрешности - ± 0,3%.
- Питание устройства осуществляется от сети переменного тока напряжением (220 ± 22) В частотой (50 ± 0,5) Гц.
- Мощность, потребляемая устройством от сети, не превышает 50 В•А.
| Номинальное значение ампервитков компаратора | Номинальное значение сравниваемых токов, А | |
| первичного | вторичного | |
| 100 | 0,5; 1; 2; 2,5; 5; 10;20; 25; 50; 100 | 0,5; 1; 2; 2,5; 5 |
| 200 | 1; 2; 2,5; 4; 5; 10; 20; 25; 40; 50; 100; 200 | 1; 2; 2,5; 5 |
| 300 | 1,5; 3; 5; 6; 7,5; 15; 30; 60; 75; 150; 300 |
5 |
| Обозначение диапазона измерений | Диапазон измерений составляющих погрешностей | Нормальная область частот, Гц | Рабочая область частот, Гц | |||
| напряжения (токовой),% | угловой, …' | при откл.фильтре | при вкл.фильтре | при откл.фильтре | при вкл.фильтре | |
| 0,2 | от - 0,2 до 0,2 | от - 20 до 20 | 45-100 | 49,8 – | 40-1000 | 49 – |
| 2 | от - 2 до 2 | от- 200 до 200 | - 50,2 59,75 – | - 51; 58,8 – | ||
| 20 | от - 20 до 20 | - | - 60,25 | - 61,2 | ||
| Наименование и обозначение блоков устройства | Габаритные размеры, мм, не более | Масса, кг,не более |
| Измеритель Ф5304 | 330х150х350 | 8,5 |
| Компаратор И562 | 450х300х470 | 26,5 |
