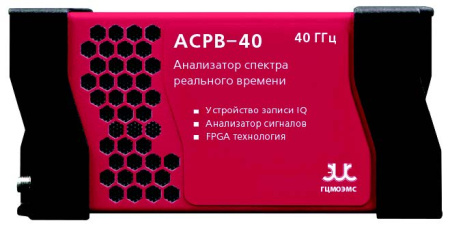

Портативный USB-анализатор спектра реального времени ГЦМО ЭМС АСРВ-40 представляет собой передовое устройство, предназначенное для точного и быстрого анализа спектральных характеристик сигналов в диапазоне частот от 9 кГц до 40 ГГц. Данное устройство сочетает в себе инновационные технологии и высокую точность измерений, что делает его незаменимым инструментом для профессионалов в области радиотехники и телекоммуникаций.
АСРВ-40 оборудован супергетеродинным цифровым приёмником, который обеспечивает высокое качество приема сигналов и точность измерений. Устройство оснащено 19-сегментным фильтром-преселектором, который эффективно подавляет помехи и улучшает качество сигнала перед его обработкой.
Основной функцией АСРВ-40 является анализ спектра сигналов с полосой до 100 МГц, при этом частота дискретизации может быть настроена в зависимости от требований конкретного измерения. Скорость развёртки спектра составляет 400 ГГц/с, что позволяет получить результаты измерений в кратчайшие сроки.
Для цифровой обработки сигналов АСРВ-40 использует передовую технологию ПЛИС (FPGA), которая позволяет реализовать сложные алгоритмы и обеспечить высокую производительность устройства. Это обеспечивает быстрое и точное выполнение всех вычислений, необходимых для анализа спектральных характеристик сигналов.
Одной из ключевых характеристик АСРВ-40 является его способность подавлять зеркальные каналы и помехи на промежуточной частоте (ПЧ). В диапазоне частот 9 кГц — 40 ГГц типовое подавление зеркального канала и помех на ПЧ превышает +75 дБн, что гарантирует высокую точность измерений и устойчивость к внешним помехам.
Средний уровень собственных шумов АСРВ-40 составляет 40 ГГц/10 ГГц DANL -141/ -146 дБм/Гц, что делает его одним из самых тихих анализаторов спектра на рынке. Низкий уровень собственных шумов позволяет более точно определять уровень сигнала и его характеристики.
Фазовый шум АСРВ-40 также является одним из его ключевых преимуществ. В диапазоне частот 40 ГГц/10 ГГц фазовый шум составляет -86/ -99 дБн/Гц при 10 кГц, что гарантирует высокую точность и стабильность измерений.
АСРВ-40 имеет удобный интерфейс пользователя, который позволяет легко настроить и запустить измерения. Устройство поддерживает различные форматы данных, что обеспечивает их удобное хранение и обработку. Интерфейс пользователя позволяет настраивать параметры измерений, выбирать типы фильтров и анализировать результаты в реальном времени.
Благодаря своим уникальным характеристикам и инновационным технологиям, АСРВ-40 является идеальным выбором для профессионального применения в различных отраслях. Это устройство может быть использовано для анализа спектральных характеристик сигналов в радиотехнике, телекоммуникациях, научных исследованиях и других областях, где необходимы точные и надежные измерения.
В заключение можно отметить, что портативный USB-анализатор спектра реального времени ГЦМО ЭМС АСРВ-40 является высокотехнологичным и многофункциональным устройством, которое сочетает в себе высокую точность измерений, быстроту обработки данных и удобство использования. Это устройство идеально подходит для профессионалов, которые требуют максимальной точности и надежности в своих измерениях.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Номер записи в ГосРеестре СИ
|
92628-24 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
40 |
|
Фазовый шум
|
-100 дБн/Гц |
|
Максимальный измеряемый уровень
|
+23 дБм |
|
Опорный генератор
|
±1×10-6 |
|
Интерфейс
|
USB |
|
Питание
|
5 В |
|
Гарантия, (мес)
|
12 |
- Флеш-накопитель
- КабелЬ USB 3.0 2шт
- Блок питания
| Частота | |||||
| Диапазон частот | 9 кГц — 40 ГГц | ||||
| Начальная погрешность установки частоты | < 1 x 10-6, поддержка ручной корректировки программы | ||||
| Опорный генератор | Встроенный или внешний, программно-управляемое переключение | ||||
| Опорный генератор | Встроенный или внешний, программно-управляемое переключение Старение встроенного термокомпенсированного кварцевого генератора (TCXO): < 1 x 10-6/год; дрейф температуры < 1 x 10-6; встроенный термостатированный генератор OCXO (опция), дрейф температуры < 0,15 x 10-6 | ||||
| Чистота спектра | |||||
| Однополосный фазовый шум | дБн/Гц | ||||
| Несущая частота | 1 ГГц | 3 ГГц | 10 ГГц | 20 ГГц | 40 ГГц |
| 1 кГц | -95,2 | -97,2 | -92,6 | -86,2 | -80,5 |
| 10 кГц | -104,2 | -101,8 | -98,5 | -96,5 | -86,5 |
| 100 кГц | -106,5 | -103,6 | -99,5 | -95,3 | -86,3 |
| 1 МГц | -120,7 | -121,2 | -116,4 | -111,3 | -103,3 |
| 10 МГц | -130,8 | -134,3 | -132,5 | -128,1 | -123,6 |
| Остаточный отклик Подавление помех ВЫКЛ дБмВт Полоса разрешения (RBW) =1 кГц Пиковый детектор положительных сигналов | Диапазон частот | R. L. = 0 дБм | R. L. = -20 дБм | ||
| Подавление помех ВЫКЛ | Подавление помех ВКЛ | Подавление помех ВЫКЛ | Подавление помех ВКЛ | ||
| 9 кГц — 10 ГГц | -73 | -84 | -79 | -90 | |
| 10 ГГц — 20 ГГц | -87 | -90 | -101 | -110 | |
| 20 ГГц — 30 ГГц | -74 | -88 | -92 | -107 | |
| 30 ГГц — 40 ГГц | -83 | -89 | -95 | -105 | |
| Подавление радиопомех от зеркального канала (подавление помех ВКЛ) | > +60 дБн, более подробные параметры приведены в технических характеристиках | ||||
| Подавление помех на ПЧ (подавление помех ВЫКЛ) | > +75 дБн, исключая 0,35 ГГц — 5,6 ГГц, > +40 дБн | ||||
| Подавление помех на ПЧ (подавление помех ВКЛ) | > +80 дБн | ||||
| Помехи, связанные с гетеродином | < -65 дБн (смещение центральной частоты ± (N/M) x 125 МГц, N, M = 1, 2, 3, 4, 5…) | ||||
| Ложные сигналы на входе (подавление помех ВКЛ) | < -60 дБн, (более подробную информацию смотрите в технических характеристиках) | ||||
| Обработка сигналов | |||||
| Полоса анализа | Максимум 100 МГц (аналоговая полоса пропускания ПЧ установлена как 1) или 40 МГц (аналоговая полоса пропускания ПЧ установлена как 2), коэффициент децимации 1 | ||||
| Фазноквадратурные данные (IQ) | 122,88 Мвыб/с, поддержка программной настройки 120 — 125 Мвыб/с с шагом 1 Гц, коэффициент децимации: 1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096 на основе ПЛИС, всего 13 градаций, АЦП 14/12 бит с обработкой ЦОС и выходом шириной 8/16/32 бит | ||||
| Ёмкость запоминающего устройства | Объём встроенной памяти 128 Мбайт | ||||
| Поддерживает непрерывное и бесперебойное хранение данных, если скорость генерации данных меньше пропускной способности шины, а ёмкость ЗУ ограничена только ёмкостью жёсткого диска | |||||
| Отклик к сигналу внешнего запуска | Максимальная частота отклика 500 раз/с | ||||
| Вывод аналоговой ПЧ | Поддерживает 307,2 МГц ± 50 МГц | ||||
| Амплитуда | |||||
| Максимальная безопасная входная мощность (CW) | +23 дБм | 88 МГц — 40 ГГц | |||
| +10 дБм | 100 кГц — 88 МГц | ||||
| Максимальное напряжение | ± 12 В постоянного тока | ||||
| Диcплей отображения | Средний уровень собственных шумов (DANL) — +23 дБмВт | ||||
| Точность по амплитуде | ± 2,0 дБ (9 кГц — 9 ГГц); ±3,0 дБ (> 9 ГГц) | ||||
| Пульсация спектра в ПП ПЧ | ± 1,75 дБ (аналоговая полоса пропускания класс 1) ± 2,0 дБ (аналоговая полоса пропускания по ПЧ класс 0) | ||||
| Опорный уровень (R. L.) | -50 дБмВт — +23 дБмВт | ||||
| РЧ-предусилитель | В стандартной комплектации предусилителя нет | ||||
| Средний уровень собственных шумов (DANL) дБмВт/Гц Полоса разрешения (RBW) = 10кГц Детектор среднеквадратичного значения сигнала | Диапазон частот | R. L. = 0 дБм | R. L.= -20 дБм | ||
| 9 кГц | -119 | -139 | |||
| 100 кГц — 88 МГц | -131 | -149 | |||
| 88 МГц — 9 ГГц | -133 | -139 | |||
| 9 ГГц — 19 ГГц | -131 | -146 | |||
| 19 ГГц — 30 ГГц | -127 | -144 | |||
| 30 ГГц — 40 ГГц | -129 | -141 | |||
| Стандартный анализ спектра | |||||
| Детектор линии развёртки | Положительный пиковый, отрицательный пиковый, среднеквадратичный, нормальный, выборки | ||||
| Полоса разрешения (RBW) | 0,1 Гц — 10 МГц | ||||
| Полоса видеосигнала (VBW) | 0,1 Гц — 10 МГц | ||||
| Операции над графиками | Очистка и запись, удержание максимального/минимального значений, усредненные значения, стоп-кадр | ||||
| Представление данных | ПО SAStudio4 предоставляет обычный спектр, частотно-временную диаграмму (спектрограмму) и статистические данные | ||||
| Измерения | Фазовый шум, уровень мощности канала, ширина занимаемой полосы частот, ширина полосы пропускания X дБ, подавление сигнала соседнего канала, интермодуляция третьего порядка (IM3) | ||||
| Скорость развёртки — Стандартный анализ спектра | 303,3 ГГц/с | ПЛИС | RBW ≥ 1 МГц, окно Блэкмана-Натталла, стандартное подавление шумов | ||
| 404,2 ГГц/с | ПЛИС | RBW = 250 кГц, окно Блэкмана-Натталла, стандартное подавление шумов | |||
| 61,4 ГГц/с | ПЛИС | RBW = 30 кГц, окно Блэкмана-Натталла, стандартное подавление шумов | |||
| 2,8 ГГц/с | ЦП | RBW = 1 кГц, окно Блэкмана-Натталла, стандартное подавление шумов | |||
| Анализ данных / Нулевой диапазон измерения | |||||
| Максимальное разрешение по времени | 8 нс | ||||
| Максимальная полоса анализа | 100 МГц | ||||
| Режимы детектирования | Положительный пиковый, выборки, средних значений, среднеквадратичный | ||||
| Анализ спектра в реальном времени | |||||
| БПФ-анализ (FFT) | Реализован механизм БПФ в формате с плавающей запятой на основе ПЛИС. Поддерживается сжатие частоты воспроизведения кадров и детектирование линии развёртки. Между кадрами БПФ не допускается разрывов или перекрытий | ||||
| Частота обновления БПФ = 10 ^ 9 нс/(N x D x 8 нс); POI (вероятность захвата сигналов) = 2 x N x D x 8 нс N — количество точек БПФ (1024, 512, 256, 128, 64, 32), а D — коэффициент децимации (1, 2, 4, 8...) | |||||
| Типовые настройки | Частота обновления данных БПФ | POI (вероятность захвата сигналов) | |||
| N = 1024, D = 1 | 122 070 раз/с | 16,384 мкс | |||
| N = 32, D = 1 | 3 906 250 раз/с | 0,512 мкс | |||
| Полоса анализа в реальном времени | 100 МГц | ||||
| Оконная функция | Окно Блэкмана-Натталла, окно с плоской вершиной | ||||
| Полоса разрешения (RBW) | 14,73 МГц — 3,59 кГц (окно с плоской вершиной); 7,81 МГц — 1,90 кГц (окно Блэкмана-Натталла); 13 градаций для каждого типа окна | ||||
| Разрешение по амплитуде | 0,75 дБ | ||||
| Общие характеристики | |||||
| Входы и выходы | Источник питания | Тип C (1), выделенный порт источника питания, необходимо обеспечить пиковую мощность источника питания 5 В, 2 A, допустимый диапазон напряжения 4,75 — 5,25 В, пульсации менее 200 мВ пик-пик | |||
| Данные | Тип-C (2), USB 3.0 (USB 2.0 доступен, но с ограниченной шириной полосы пропускания) | ||||
| Вход РЧ-сигнала | 2,92 мм (F), полное входное сопротивление 50 Ом | ||||
| Вход внешних опорных тактовых сигналов | Разъём MMCX (F) (1), амплитуда ≥ 1,5 В пик-пик, входное полное сопротивление 330 Ом | ||||
| Вход внешних опорных тактовых сигналов | Встроенный в контроллер MUXIO, 3,3 В КМОП, программируемое включение/выключение | ||||
| Вход внешнего запуска | Встроенный в контроллер MUXIO, 3,3 В КМОП, высокоомный | ||||
| Выход внешнего запуска | Встроенный в контроллер MUXIO, 3,3 В КМОП | ||||
| Выход ПЧ аналогового сигнала | MMCX (F) (2), максимальная выходная мощность — +25 дБмВт, выходное полное сопротивление 50 Ом | ||||
| Потребляемая мощность | Пиковая 14 Вт, типовая 10 — 14 Вт | ||||
| Температура эксплуатации | 0 — +60 °С (стандартный температурный класс) | ||||
| –20 — +70 °С (опция расширенного диапазона температурных классов, пластмассовый корпус и вентилятор в комплект не входят) | |||||
| –40 — +70 °С (опция широкого диапазона температурных классов, пластмассовый корпус и вентилятор в комплект не входят) | |||||
| Температура окружающей среды | -20 — +70 °С (стандартно) | ||||
| -40 — +85 °С (опция широкого диапазона температурных классов с широким диапазоном температур (пластмассовый корпус и вентилятор в комплект не входят) | |||||
| Масса и габариты | 125 x 60 x 17 мм, 188 г (исключая защитную оболочку и монтажную структуру, включая длину соединения); 139 x 69 x 29 мм, 390 г (включая защитную оболочку и монтажную структуру, включая длину соединения) | ||||
| Диапазон частот* | Подавление помех ВКЛ | Подавление помех ВЫКЛ | |||
| Зеркальный канал | Помехи на ПЧ | Зеркальный канал | Помехи на ПЧ | ||
| 9 кГц — 88 MHz | ≥ 65 дБн | ≥ 80 дБн | ≥ 65 дБн | ≥ 75 дБн | |
| 88 МГц — 0,35 ГГц | ≥ 80 дБн | ≥ 80 дБн | ≥ 75 дБн | ≥ 75 дБн | |
| 0,35 ГГц — 2,6 ГГц | ≥ 80 дБн | ≥ 80 дБн | ≥ 60 дБн | ≥ 40 дБн | |
| 2,6 ГГц — 5,6 ГГц | ≥ 80 дБн | ≥ 80 дБн | ≥ 30 дБн | ≥ 40 дБн | |
| 5,6 ГГц — 7,8 ГГц | ≥ 75 дБн | ≥ 80 дБн | ≥ 20 дБн | ≥ 75 дБн | |
| 7,8 ГГц — 9 ГГц | ≥ 65 дБн | ≥ 80 дБн | Нет подавления или подавление малых компонент | ≥ 75 дБн | |
| 9 ГГц — 12 ГГц | ≥ 65 дБн | ≥ 80 дБн | ≥ 75 дБн | ||
| 12 ГГц — 14 ГГц | ≥ 65 дБн | ≥ 80 дБн | ≥ 75 дБн | ||
| 14 ГГц — 19 ГГц | ≥ 70 дБн | ≥ 80 дБн | ≥ 75 дБн | ||
| 19 ГГц — 22 ГГц | ≥ 65 дБн | ≥ 80 дБн | ≥ 75 дБн | ||
| 22 ГГц — 24 ГГц | ≥ 65 дБн | ≥ 80 дБн | ≥ 75 дБн | ||
| 24 ГГц — 30 ГГц | ≥ 65 дБн | ≥ 80 дБн | ≥ 75 дБн | ||
| 30 ГГц — 33 ГГц | ≥ 60 дБн | ≥ 80 дБн | ≥ 75 дБн | ||
| 33 ГГц — 35 ГГц | ≥ 80 дБн | ≥ 80 дБн | ≥ 75 дБн | ||
| 35 ГГц — 40 ГГц | ≥ 80 дБн | ≥ 80 дБн | ≥ 75 дБн | ||
| * Опорный уровень = 0 дБм. | |||||
| Код | Опция | Пояснение |
| О1 | Встроенный термостатированный кварцевый генератор (OCXO) опорных импульсов (аппаратная опция) | Обеспечение большей стабильности генератора опорных импульсов по сравнению со стандартной конфигурацией, температурный дрифт < 0,15 x 10-6, увеличение общего энергопотребления на 0,8 Вт |
| ИО1 | Внешняя плата MUXIO | Преобразование интерфейса MUXIO в несколько разъёмов MMCX и разъём «плата — провод» для облегчения подключения входа запуска выхода и других сигналов |
| ИО2 | Внешний модуль ГНСС | Стандартный модуль ГНСС, подключённый к MUXIO |
| ИО3 | Внешний модуль ГНСС с ОСХО | Модуль ГНСС с привязкой к термостатированному кварцевому генератору (OCXO) опорных импульсов, увеличивает общее энергопотребление на 1,1 Вт |
| Т | Расширенный температурный диапазон | Расширение рабочей температуры до -40 — +50 °C |
