Дефектопоисковый комплекс Сталкер ВЛ на 2 секции шин предназначен для определения в распределительных сетях 6/10 кВ воздушных (кабельных) линий с изолированной нейтралью однофазного замыкания на землю (ОЗЗ) и локализации места без отключения линии, позволяя отказаться от метода кратковременных отключений фидеров подстанций и распределительных устройств.
При возникновении замыкания на землю включаем генератор и в этот момент идет сигнал генератора на всю секцию шин. Напряжение питания генератора 220В переменного тока.
При поднесении приёмника "ПТ-01ВЛ" к каждой из ячейки на поврежденной линии будет максимальное значение индикации.
После определения поврежденного фидера, локация места повреждения достигается путём перемещения оператора с приёмником вдоль воздушной линии 6-10 КВ соблюдая технику безопасности не нарушая минимальное допустимое расстояние.
Движение допускается осуществлять на автотранспорте в стороне от линии до 10м, при этом направляя приёмник на ось поврежденной ВЛ.
Отличительные особенности:- Запатентованный метод определения поврежденного фидера с применением генератора;
- Благодаря высокой чувствительности и избирательности приемника достигается высокая точность определения места с ОЗЗ в разветвленных сетях с большой протяженностью;
- Возможность поиска без применения генератора при больших значениях тока ОЗЗ (аналогично работе с прибором типа „Квант”, "Волна", "Зонд");
- Функция контроля наличия напряжения на ВЛ 6-10 кВ по электрическому полю, для определения факта отключения поврежденной линии, в процессе поиска места повреждения;
- Малые габариты и вес (размер, не более 170х110х35 мм, масса, не более 0,35 кг);
- Диапазон рабочих температур от – 30 до + 55 º С;
- Определение поврежденного фидера и места с ОЗЗ при токах замыкания на землю порядка сотен миллиампер;
- Нахождение мест повреждения без дополнительных кабельных вставок и искусственного увеличения рабочего тока на землю;
- Поиск повреждения не зависит от нагруженности фидера и может вестись без отключения потребителей, в частности на нефтяных месторождениях, где отключение потребителей приводит к значительным потерям;
- Применение одного генератора на 2 секции;
- Высокая помехоустойчивость.
| № | Наименование | Количество |
|---|---|---|

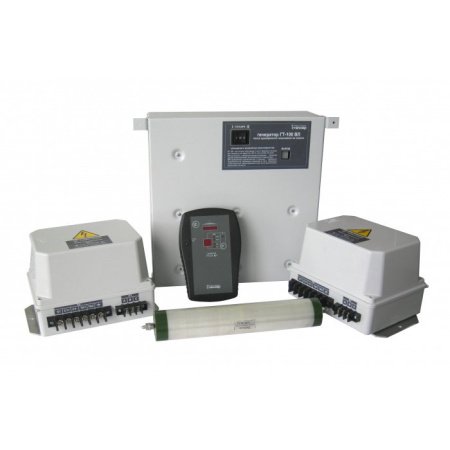

| 1 | Генератор "ГТ - 100 ВЛ” | 1 - шт. |
| 2 | Приемник "ПТ - 01 ВЛ” | 1 - шт. |
| 3 | Блоки согласования БС-3 | 1 - шт. |
| 4 | Конденсаторы высоковольтные | 3 - шт. |
| 5 | Хомуты для крепления конденсаторов | 12 - шт. |
| 6 | Сумка для переноски приёмника | 1 - шт. |
| 7 | Руководство по эксплуатации на комплекс | 1 - шт. |
| 8 | Блок питания БПН-А 12-0,5 | 1 - шт. |
| 9 | Ni-MH аккумулятор типоразмера АА | 4 - шт. |
| Параметр | Значение | ||
|---|---|---|---|
| Генератор ГТ-100ВЛ | |||
| Выходное напряжение, не более, В | 400* | ||
| Формируемые рабочие частоты, Гц | Двухчастотный, основная частота 526 | ||
| Отклонение от рабочей частоты, Гц, не более | ±1 | ||
| Диапазон напряжений питания переменного тока (от 45 до 55 Гц), В | от 198 до 242 | ||
| Максимальная потребляемая мощность, не более, ВА | 150* | ||
| Габаритные размеры, не более, мм | 370х320х135 | ||
| Масса, не более, кг | 8,5 | ||
| Примечание *: параметры генератора нормируются на нагрузку 0,066 мкФ. | |||
| Приемник ПТ-01ВЛ | |||
| Номинальные значения рабочих частот, Гц | при работе с генератором | 526 | |
| при работе без генератора | 50, 550 | ||
| Чувствительность к току, протекающему на расстоянии 1 метр при отношении сигнал-шум 6 дБ, не менее, мкА | 400 | ||
| Динамический диапазон входных сигналов, не менее, дБ | 92 | ||
| Ширина полосы пропускания для каждой рабочей частоты, не более, Гц | по уровню минус 3 дБ | по уровню минус 60 дБ | |
| 9 | 24 | ||
| Диапазон напряжений питания постоянного тока, В | от 4,4 до 6,0 | ||
| Габаритные размеры, не более, мм | 175x115x40 | ||
| Время непрерывной работы в нормальных условиях при заряженных аккумуляторах, не менее, ч | 7 | ||
| Масса, не более, кг | 0,9 | ||
| Блок согласования БС-3 | |||
| Ограничение входного напряжения переменного тока, не более, В | 700 | ||
| Габаритные размеры, не более, мм | 225x175x145 | ||
| Масса, не более, кг | 1,5 | ||
