Комплект малогабаритного автономного генератора Техно-АС МАГ-05.1.100

Комплект предназначен для быстрой и безопасной трассировки неметаллических коммуникаций без земляных работ. Он применяется для поиска хода трубопроводов и ливневых каналов, а также для оценки глубины их залегания совместно с трассопоисковыми приемниками, поддерживающими режим "Зонд" на частоте 512 Гц. В типовых условиях успешно обеспечивается определение положения трассы на глубине до 5 м, что позволяет оперативно локализовать участки засоров, деформаций или повреждений изоляции.

Малогабаритный автономный генератор вводится в полость коммуникации при помощи троса проталкивающего устройства. По мере продвижения формируется стабильное электромагнитное поле, воспринимаемое приемником на поверхности. При сканировании вдоль оси трубопровода, при условии перпендикулярной ориентации оси приемника относительно оси коммуникации, в приемной катушке наблюдается характерная картина сигнала: два локальных минимума, выраженный центральный максимум и два ложных пика. При сканировании поперек оси генератора локальные минимумы и ложные пики исчезают, что облегчает интерпретацию и снижает риск ошибочных отметок.

Точное определение местонахождения зонда достигается использованием положения центрального максимума, а также локальных минимумов относительно него. Погрешность глубины снижается, когда измерение выполняется строго над зондом при его горизонтальной ориентации. Такой подход особенно полезен в условиях сложного грунта, неоднородной засыпки или наличия поблизости инженерных сетей, создающих помехи.

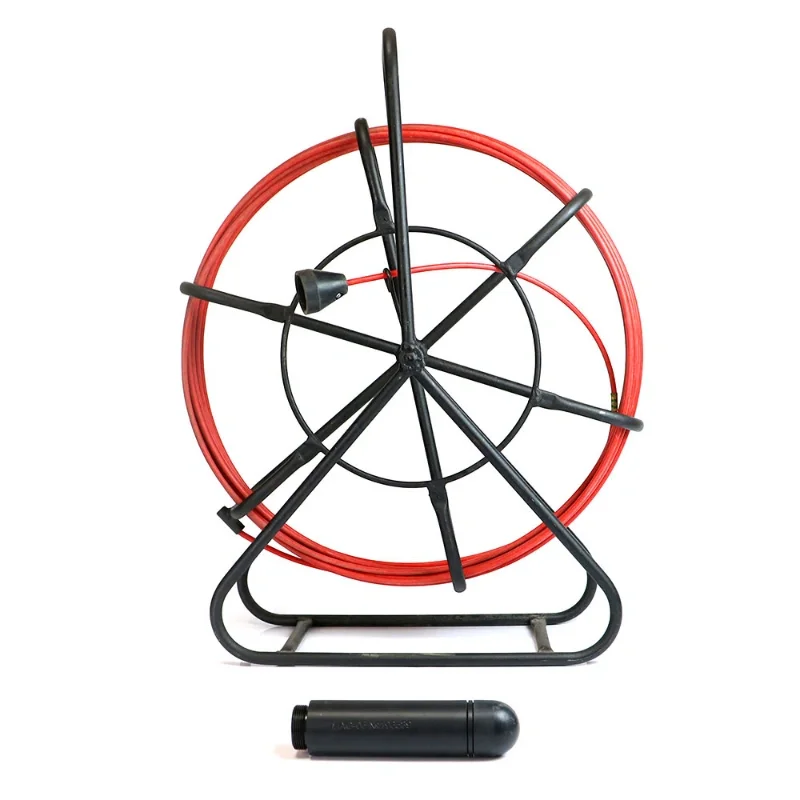

В состав комплекта входит проталкивающий трос длиной 100 м и диаметром 6 мм, обеспечивающий прохождение протяженных участков без стыков. Для вспомогательных операций предусмотрен дополнительный трос диаметром 2 мм. Диаметр автономного генератора составляет 40 мм, масса - 318 г ± 20 г, что упрощает маневрирование в узких каналах и снижает нагрузку на оператора. Время автономной работы не менее 5 часов позволяет комфортно выполнять полный цикл обследования без замены источника питания. Стабильная частота 512 Гц совместима с большинством современных трассопоисковых приемников и обеспечивает повторяемость результатов в условиях городской застройки и при наличии индустриальных помех.

Комплект подходит для аварийно‐восстановительных служб, эксплуатационных организаций и подрядчиков, работающих с сетями водоотведения, технического водоснабжения и дренажа. Конструкция ориентирована на ресурсную надежность, а параметры подобраны для устойчивого сигналообразования на типовых глубинах и в разнородных грунтах.
