Комплект малогабаритного автономного генератора Техно-АС МАГ-05.1.20

Комплект Техно-АС МАГ‐05.1.20 - практичное решение для трассировки неметаллических коммуникаций и определения глубины их залегания на участках с ограниченным доступом. Он работает совместно с трассопоисковыми приемниками, поддерживающими режим "Зонд" на частоте 512 Гц, и обеспечивает уверенную индикацию положения зонда на глубине до 5 метров в ливневых и бытовых сетях.

В основе метода - стабильное излучение электромагнитного поля компактным генератором. Узел диаметром 40 мм закреплен на тросе проталкивающего устройства и вводится в проблемный участок трубопровода. По мере продвижения зонда на поверхности выполняют поиск: при перемещении приемника вдоль оси коммуникации (ось приемника перпендикулярна трассе) в его катушке индуцируется сигнал характерной формы с двумя локальными минимумами, выраженным максимумом и возможными ложными пиками. При смещении поперек оси генератора эти экстремумы пропадают, что помогает точно зафиксировать траекторию.

Для определения координат зонда ориентируются на точку максимума сигнала, а для уточнения местоположения используют пару локальных минимумов. Корректное измерение глубины выполняют строго над осью зонда при его горизонтальном положении - так приемник дает наиболее стабильные показания без систематических ошибок.

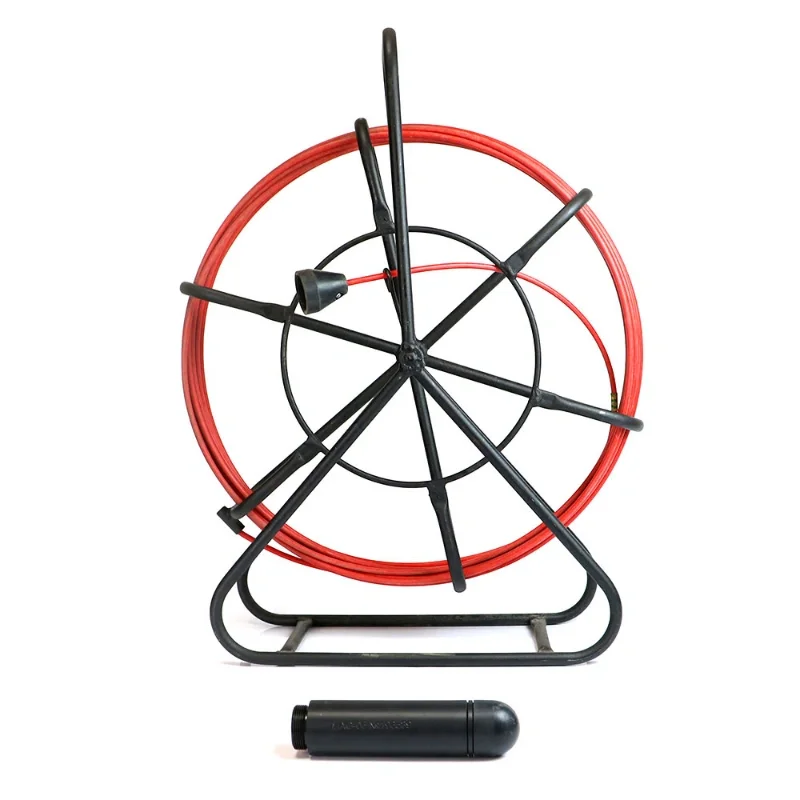

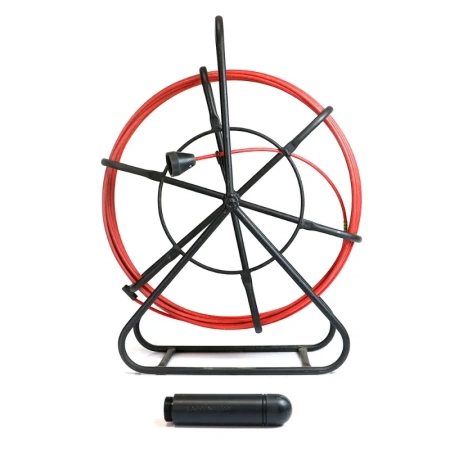

Компоновка рассчитана на мобильную работу в стесненных условиях. Проталкивающий трос длиной 20 м и диаметром 6 мм обеспечивает уверенное продвижение по изгибам и ответвлениям, сохраняя контролируемый радиус кривизны, а вспомогательный трос 2 мм помогает аккуратно маневрировать и извлекать узел без лишних нагрузок. Сам генератор весит 318 г ± 20 г, что способствует устойчивому курсу без самопроизвольных разворотов. Встроенное питание поддерживает не менее 5 часов непрерывной работы - достаточно для типового обследования за одну смену.

Частота 512 Гц выбрана как оптимальная для прохождения через неметаллические оболочки и влажные среды, что снижает влияние помех и повышает повторяемость результатов. Благодаря малому диаметру головки упрощается ввод в узкие люки и ревизионные участки, а четкая сигнатура поля облегчает локализацию поворотов и препятствий. МАГ‐05.1.20 подходит для эксплуатационных служб, подрядчиков и аварийно-ремонтных бригад, которым важно быстрое развертывание и точная привязка трассы на объекте.
