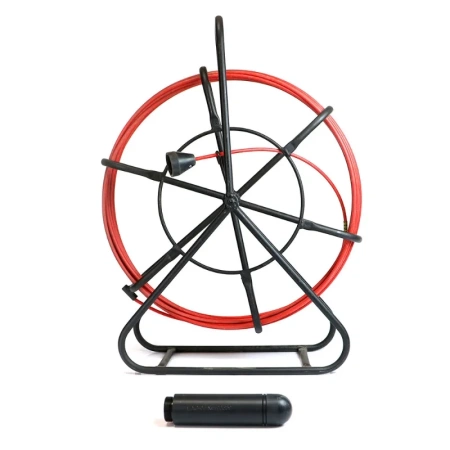

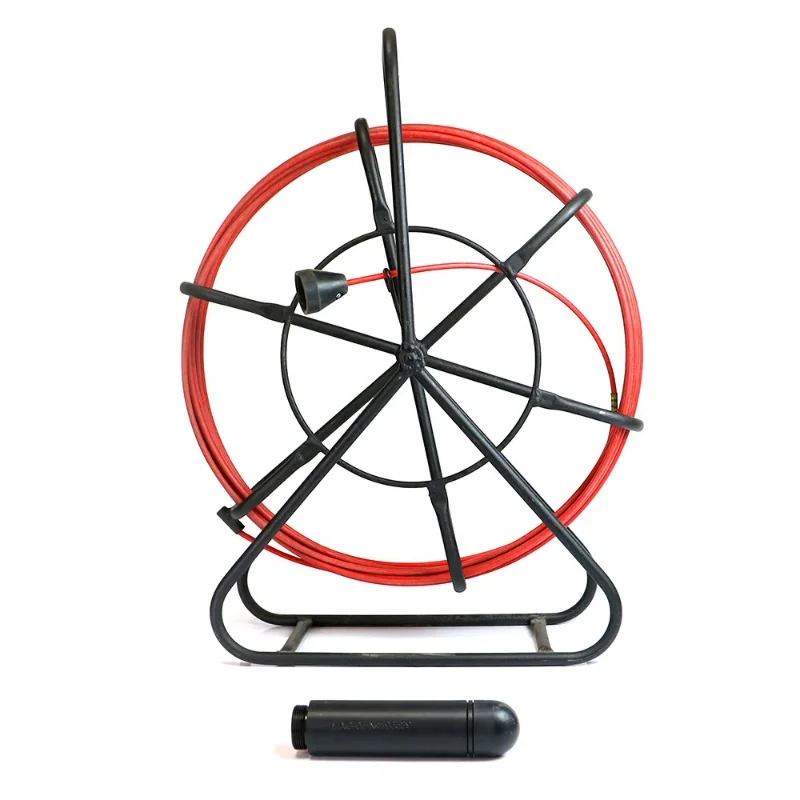

Комплект малогабаритного автономного генератора Техно-АС МАГ-05.1.40

Комплект малогабаритного автономного генератора Техно-АС МАГ‐05.1.40 создан для трассировки и определения глубины залегания неметаллических коммуникаций, включая ливневые и бытовые линии, на глубинах до 5 метров в связке с трассопоисковыми приемниками, поддерживающими режим "Зонд" на частоте 512 Гц. Такой подход обеспечивает уверенную локализацию трассы и узловых участков без вскрытия грунта и длительной подготовки.

Принцип работы основан на излучении стабильного электромагнитного поля компактным генератором. Узел аккуратно подается на проблемный участок через ревизию или колодец с помощью проталкивающего троса. При ведении приемника по поверхности вдоль предполагаемой оси трубопровода и при перпендикулярной ориентации оси приемника относительно коммуникации в его катушке формируется характерная картина: два локальных минимума, выраженный центральный максимум и два ложных пика. При поперечном перемещении относительно оси генератора ложные пики и локальные минимумы исчезают, что упрощает верификацию правильной траектории.

Точное положение зонда определяется по максимальному уровню сигнала, а координатную привязку помогает уточнить пара минимумов как маркеры верной геометрии. Корректное измерение глубины выполняется строго над осью зонда при его горизонтальном положении - это исключает систематические погрешности и разброс показаний.

Компоновка рассчитана на надежную подачу и извлечение узла на протяженных участках. Проталкивающий трос длиной 40 м и диаметром 6 мм уверенно проходит изгибы и сохраняет контролируемый радиус. Вспомогательный трос диаметром 2 мм облегчает выведение генератора без лишней нагрузки на стенки труб и фитинги. Диаметр самого генератора 40 мм обеспечивает свободное прохождение в узких зонах и ревизиях; масса 318 г ± 20 г стабилизирует курс и снижает риск самопроизвольных разворотов. Время автономной работы - не менее 5 часов, чего достаточно для типового сменного обследования.

Частота 512 Гц выбрана для устойчивого прохождения сигнала через неметаллические оболочки и влажные среды, что снижает влияние помех и повышает повторяемость поиска. С использованием совместимых приемников становится возможной одновременная трассировка, определение глубины, локализация поворотов и проблемных зон с засорами. Итогом является оперативная диагностика и аккуратная привязка координат без избыточных раскопок и простоев.
