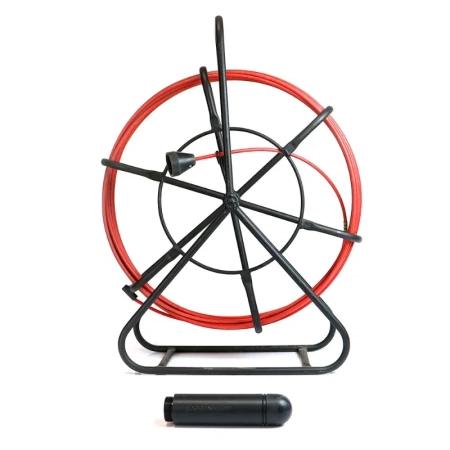

Комплект малогабаритного автономного генератора Техно-АС МАГ-05.1.80

Комплект предназначен для точной трассировки и определения глубины залегания неметаллических коммуникаций без земляных работ. Он работает совместно с трассопоисковыми приемниками, поддерживающими режим "Зонд" на частоте 512 Гц, что обеспечивает уверенную идентификацию положения трубопровода или ливневого канала на глубине до 5 метров. Такая связка позволяет быстро локализовать проблемный участок и оценить конфигурацию трассы в условиях ограниченного доступа.

Принцип действия основан на излучении автономным генератором стабилизированного электромагнитного поля. Зонд размещают в полости коммуникации при помощи троса проталкивающего устройства: он аккуратно продвигается к целевому месту без риска повреждения стенок. При перемещении приемника по поверхности земли вдоль оси трубопровода (при условии, что его ось перпендикулярна оси коммуникации) в приемной катушке формируется характерная картина: два локальных минимума, выраженный центральный максимум и два ложных пика. При сканировании поперек оси генератора минимумы и ложные пики исчезают, что облегчает ориентирование и исключает ошибочные точки.

Для точного определения местоположения зонда используют зону максимального уровня сигнала, а также положение локальных минимумов и общего максимума. Корректное измерение глубины выполняется приемником в точке, находящейся строго над зондом, при его горизонтальной ориентации относительно поверхности. Такая методика повышает точность, особенно при сложном профиле грунта или неоднородной засыпке.

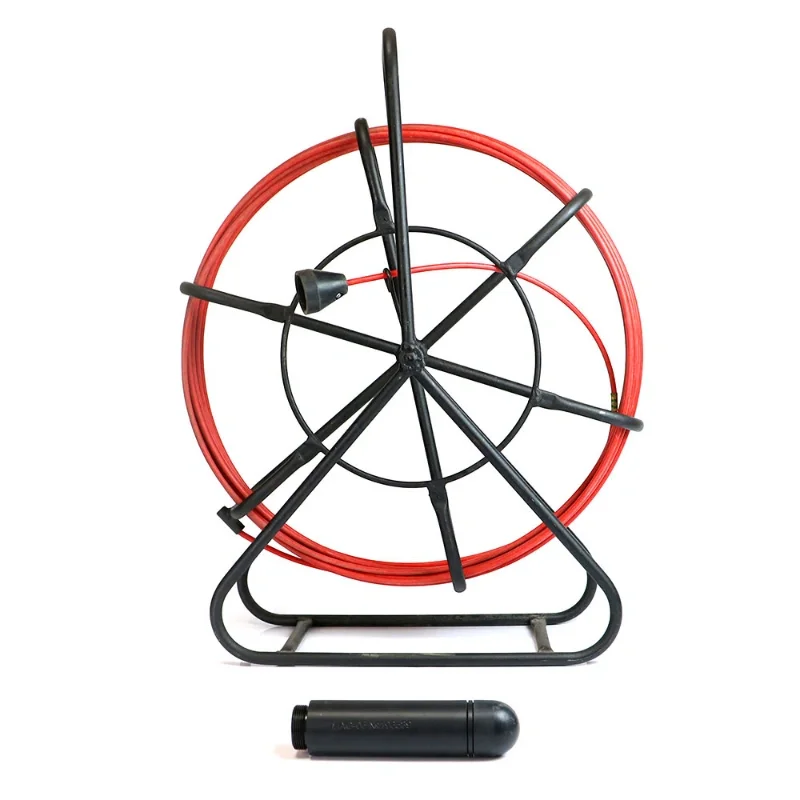

В состав комплекта входит трос проталкивающего устройства длиной 80 м и диаметром 6 мм, что дает возможность работать на протяженных участках коммуникаций. Дополнительно предусмотрен вспомогательный трос диаметром 2 мм для сервисных операций. Диаметр автономного генератора составляет 40 мм, масса - 318 г ± 20 г, что облегчает маневрирование в узких каналах и снижает нагрузку при транспортировке. Время автономной работы не менее 5 часов - этого достаточно для проведения полного цикла трассировки без дополнительных перерывов на замену питания. Стабильная частота зонда 512 Гц совместима с большинством современных приемников и обеспечивает повторяемость результатов в условиях городской застройки и помех от сторонних источников.
