Комплект малогабаритного автономного генератора Техно-АС МАГ-05.2.20

Комплект предназначен для оперативной трассировки неметаллических трубопроводов и ливневых каналов с одновременной оценкой глубины их залегания. Работы выполняются совместно с приёмниками, поддерживающими режим "Зонд" на частоте 512 Гц. Такой подход позволяет быстро уточнить прохождение коммуникаций на глубине до 5 метров без вскрытия грунта и лишних простоев.

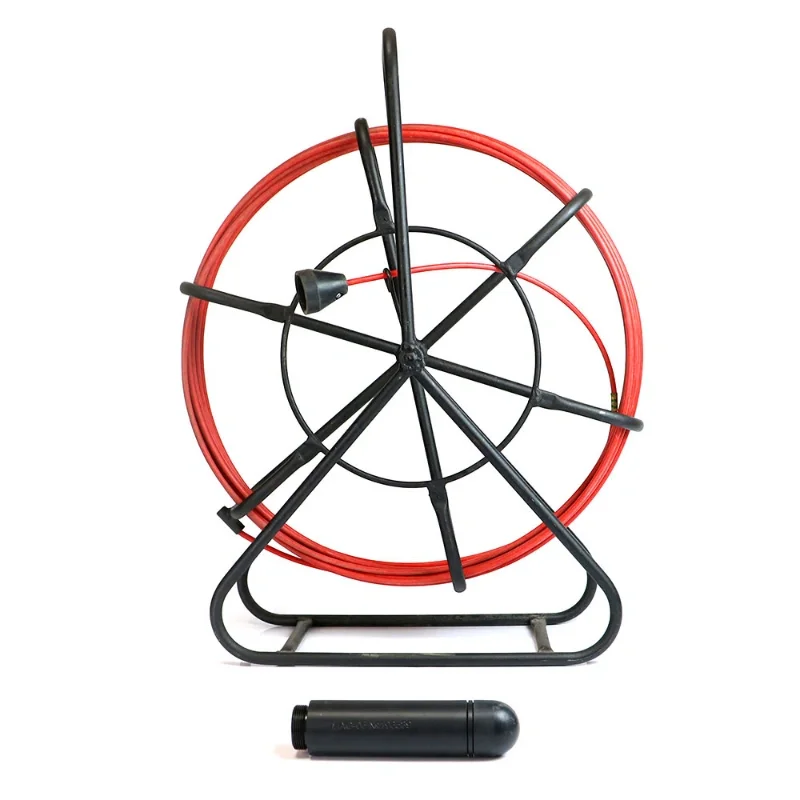

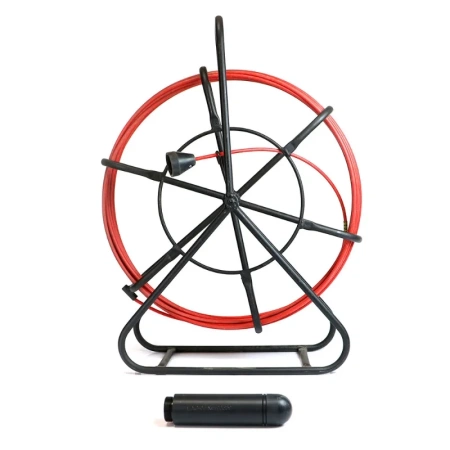

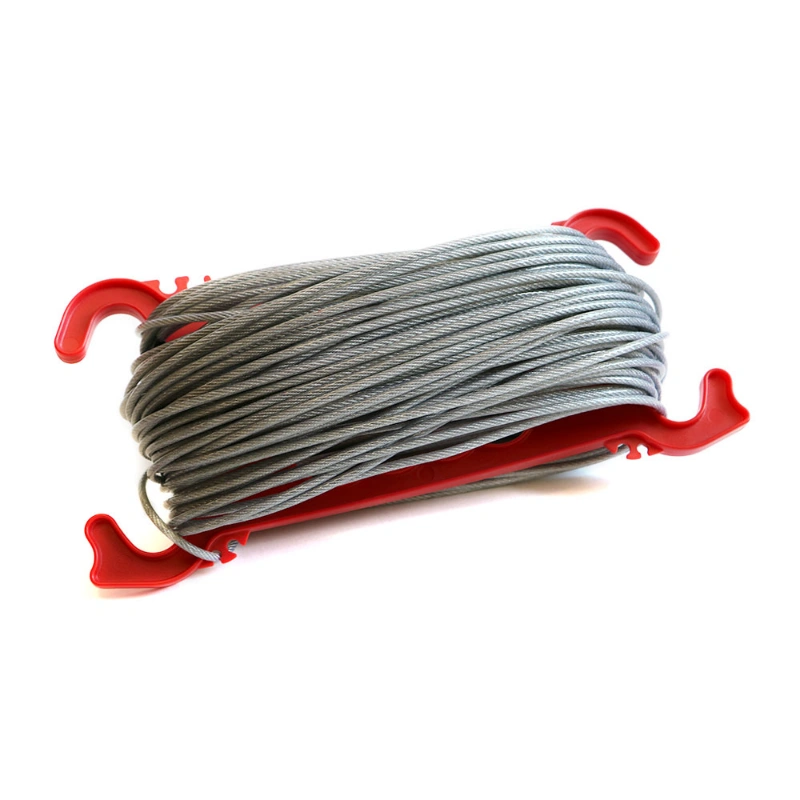

В качестве источника сигнала выступает малогабаритный автономный генератор диаметром 40 мм и массой 318 г ± 20 г. Узел подаётся в полость трубы проталкивающим тросом диаметром 6 мм. Длина штатного троса - 20 м, что удобно для обследований кратких и разветвлённых участков городской сети. В комплект также входит вспомогательный трос диаметром 2 мм и длиной 30 м, применяемый для гарантированного извлечения при наличии доступа к каналу с двух сторон.

Принцип действия основан на формировании устойчивого электромагнитного поля. При продольном сканировании поверхности приёмником (ось приёмника перпендикулярна оси коммуникации) в катушке фиксируется характерная картина: два локальных минимума по краям, выраженный центральный максимум и два ложных пика. При поперечном проходе ложные пики и локальные минимумы исчезают, что упрощает распознавание и снижает вероятность ошибочного указания трассы.

Определение координат выполняется по положению максимума и соседних минимумов. Точку максимума принимают за место расположения зонда; корректное измерение глубины возможно только при наведении приёмника строго над зондом и при горизонтальном положении самого генератора. Стабильная частота 512 Гц обеспечивает совместимость с большинством трассопоисковых приёмников и устойчивость к индустриальным помехам. Время автономной работы - не менее 5 часов, что достаточно для стандартного сменного обследования без подзарядки.

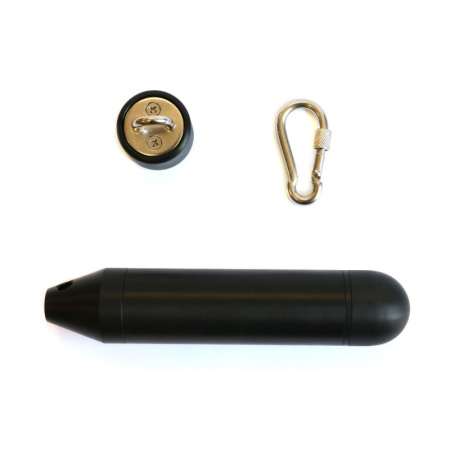

Для маршрутов с двусторонним доступом предусмотрен безопасный алгоритм. Сначала в канал проталкивается пробка вместо генератора; после выхода пробки на противоположной стороне её заменяют собранным узлом с аккумулятором и крышкой, к которой фиксируют вспомогательный трос карабином. Далее выполняют трассировку, перемещая зонд проталкивающим устройством. Если происходит застревание или отрыв от основного троса, извлечение проводят вспомогательным тросом, снижая риски потери оборудования и задержек в графике работ.
