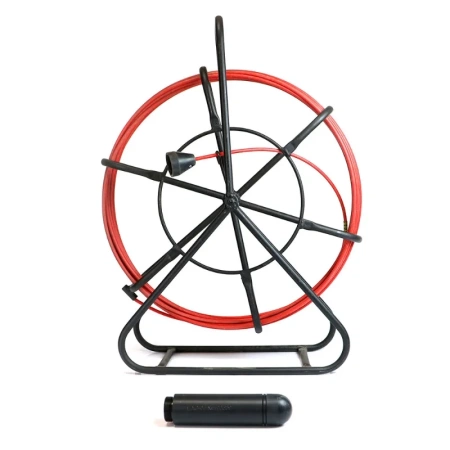

Комплект малогабаритного автономного генератора Техно-АС МАГ-05.2.80

Комплект предназначен для быстрой локализации и уточнения трассы неметаллических трубопроводов и ливневых каналов без земляных работ. В паре с трассопоисковыми приемниками, поддерживающими режим "Зонд" на частоте 512 Гц, оператор определяет направление и глубину залегания коммуникаций на глубине до 5 м и оперативно принимает решения на объекте.

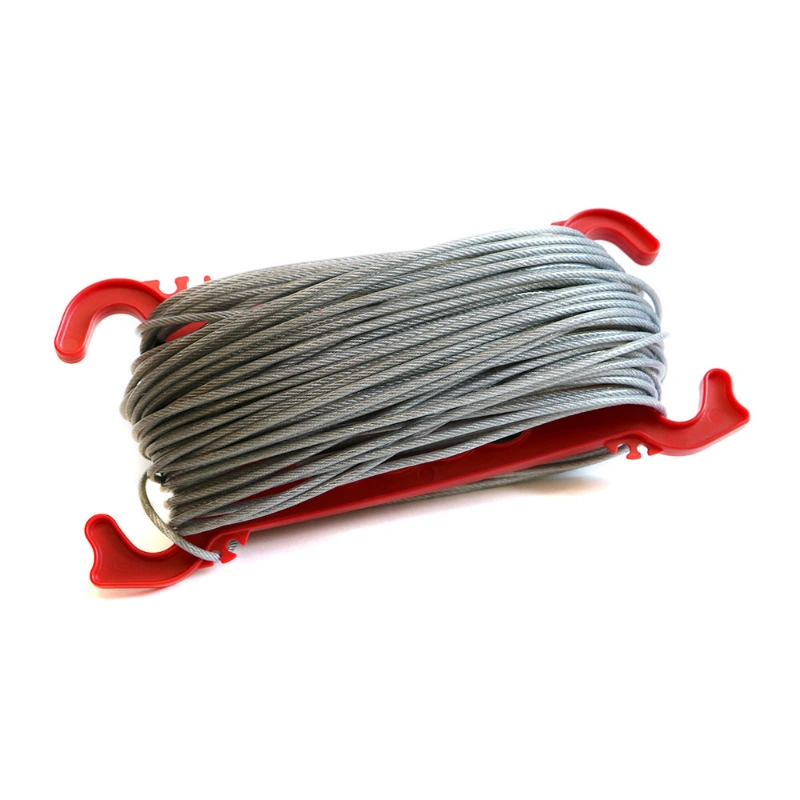

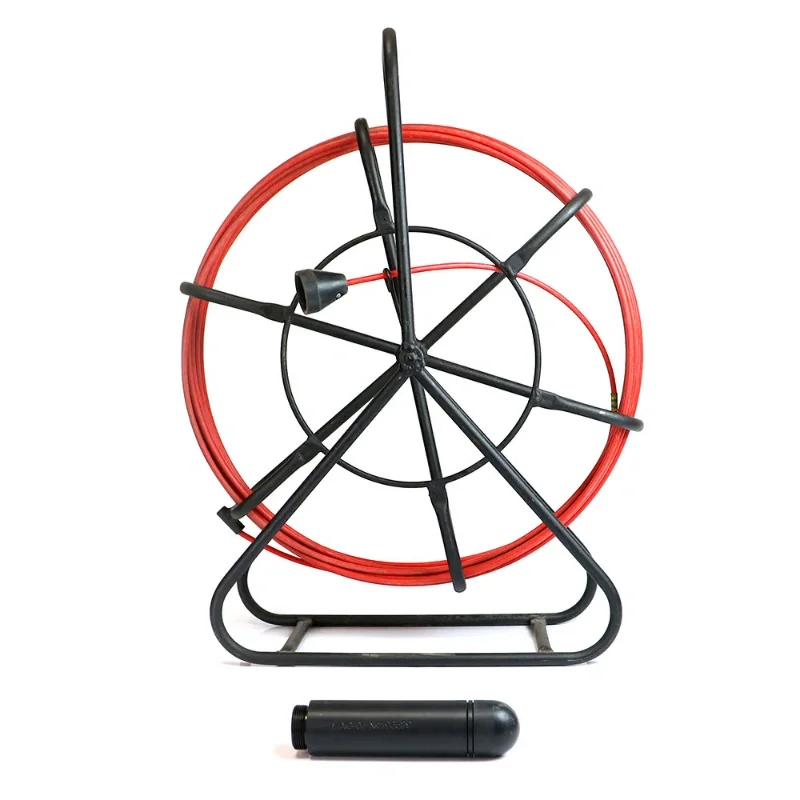

В основе метода - компактный автономный генератор диаметром 40 мм и массой около 318 г. Узел вводится в полость трубы через ближайшую точку доступа и продвигается проталкивающим тросом диаметром 6 мм. В данной модификации комплект укомплектован 80‐метровым проталкивающим тросом и 90‐метровым вспомогательным тросом диаметром 2 мм. Второй выполняет функции страховки и обеспечивает гарантированное извлечение узла при наличии доступа с двух сторон.

Генератор формирует устойчивое электромагнитное поле, уверенно считываемое приемником на поверхности. При продольном проходе приемника вдоль оси коммуникации (ось приемника перпендикулярна трубе) в катушке наблюдается типичная картина: по краям фиксируются два локальных минимума, между ними - выраженный максимум и два ложных пика. При поперечном проходе ложные пики и минимумы исчезают, что упрощает подтверждение трассы и снижает риск ошибки.

Координаты зонда определяют по положению максимума, а для уточнения используют соседние минимумы. Корректное измерение глубины возможно только при наведении приемника строго над зондом и при горизонтальном положении самого генератора. Стабильная частота 512 Гц обеспечивает совместимость с большинством приемников и помехоустойчивость в плотной городской застройке. Время автономной работы - не менее 5 часов, чего достаточно для стандартной смены без подзарядки.

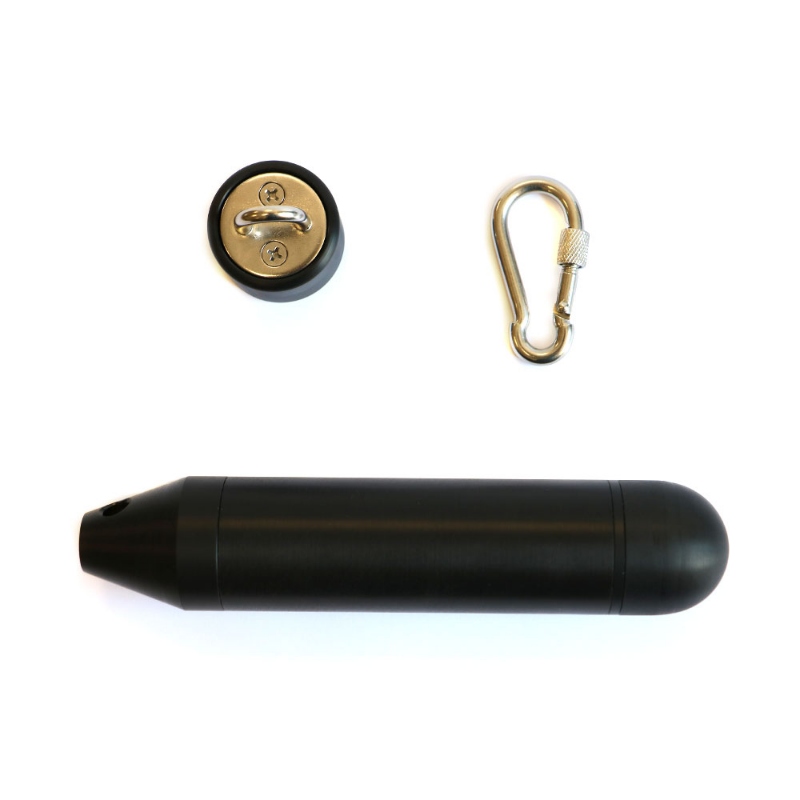

Для маршрутов с двусторонним доступом предусмотрен безопасный порядок работ. Сначала по трассе проталкивают пробку вместо генератора и выводят ее на противоположной стороне. Затем пробку заменяют собранным узлом с аккумулятором и крышкой, к которой крепят вспомогательный трос карабином. Трассировку выполняют, перемещая зонд проталкивающим устройством. Если произойдет застревание или отрыв от основного троса, узел извлекают с помощью вспомогательного троса, исключая потерю оборудования и простои.

Комплект МАГ‐05.2.80 ориентирован на коммунальные службы, сервисные организации и подрядчиков, которым важны наглядность, скорость и надежность при минимуме вмешательств в покрытие. Простой алгоритм запуска сокращает время подготовки, а увеличенная длина тросов помогает работать на протяженных участках, в том числе на разветвленных линиях ливневой сети и хозяйственно‐бытовой канализации.
