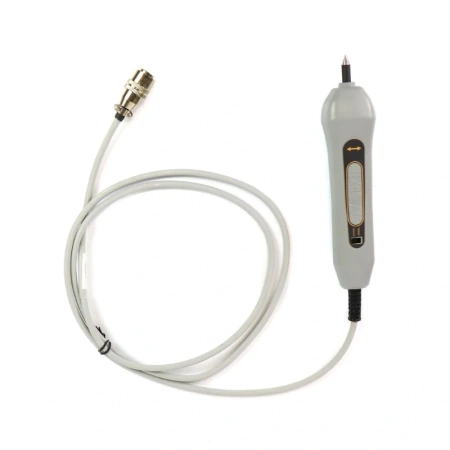

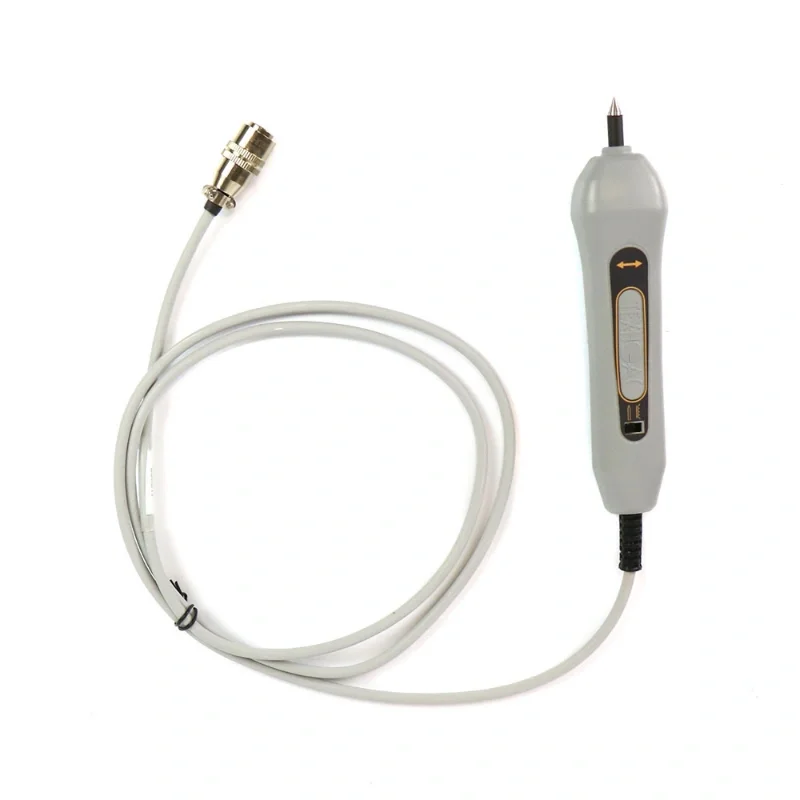

Малогабаритный электромагнитный датчик Техно-АС MED-127

Малогабаритный датчик MED-127 помогает быстро и безопасно решать типовые задачи электромонтажника и связиста: выделять нужный кабель в пучке, находить скрытую проводку под отделкой, определять место обрыва. Компактный корпус удобно лежит в руке, а длинный соединительный кабель даёт свободу перемещений при работе на лестнице, в люке или вдоль трассы кабель-канала. Датчик работает совместно с приёмниками серий АП-019.x и АП-027, обеспечивая наглядную индикацию уровня сигнала и уверенную навигацию по трассе.

Устройство поддерживает два логически разных режима:

• Первый - режим электромагнитного датчика. В нём MED-127 реагирует на наводки от проводников, по которым подаётся поисковый ток, что позволяет однозначно отбирать "свой" кабель из жгута по максимуму или по минимуму сигнала, уточнять прохождение трассы и ориентироваться в разветвлениях.
• Второй - режим индикатора переменного электрического поля. Здесь датчик формирует выходной сигнал, пропорциональный напряжённости поля вокруг проводника, и даёт возможность сравнивать уровни контактным или бесконтактным способом. Этот подход удобен, когда нельзя вводить переменный ток в линию: можно находить скрытую проводку под штукатуркой, выбирать целевой кабель в распределительной коробке, а при доступе к жилам - локализовать место обрыва небронированного кабеля.

Широкий диапазон воспроизводимых частот 50...10-4 Гц делает датчик универсальным для городских и промышленных условий. Рабочие габариты 160х36х25 мм и масса около 0,16 кг позволяют использовать MED-127 в стеснённых нишах и на высоте, а кабель длиной до 1300 мм не стесняет движений при обходе. Конструкция рассчитана на эксплуатацию при температурах от -30 до +50 C, относительной влажности до 90 % при 25 C и атмосферном давлении 530...800 мм рт. ст., что покрывает большинство климатических сценариев реальных объектов.

Практические сценарии применения просты. При выборе кабеля из пучка достаточно перевести переключатель в режим электромагнитного датчика и, удерживая чувствительность в рабочем диапазоне приёмника, пройтись зондом вдоль жгута - целевой провод покажет устойчивый максимум (или минимум) относительно соседей. Для поиска скрытой проводки и локализации обрыва без ввода тока включают режим индикатора поля: медленно ведут датчик вдоль стены или трассы, фиксируя изменение уровня до точки резкого падения. Такая методика экономит время на вскрытие отделки и снижает риск ошибки.

MED-127 создаёт понятный и повторяемый результат, оставаясь простым в освоении прибором. Благодаря совместимости с приёмниками АП-019.х и АП-027 он легко интегрируется в уже существующие комплекты и закрывает задачи от первичного обследования до точечной диагностики с минимальными трудозатратами.
