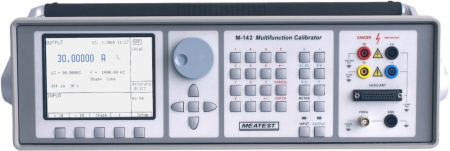

Многофункциональный калибратор CALIBRO 142

Госреестр СИ: 39949-15

Многофункциональный калибратор Calibro 142 представляет собой точный источник постоянного и переменного тока и напряжения, ориентированный на применение в калибровочных лабораториях и контрольно-измерительных системах и предназначенный для калибровки приборов, измеряющих электрические величины.

Основное назначение калибратора— генерация точных значений электрических величин, в частности, постоянного и переменного тока и напряжения. Диапазон напряжений от 0 мВ до 1000 В, диапазон токов— от 0 мА до 30 А. При использовании 50-витковой токовой катушки (опция 140-50), диапазон токов при калибровке токоизмерительных клещей может быть расширен до 1000 А. Наименьшая погрешность постоянного напряжения составляет 15·ppm, переменного напряжения—250 ppm, постоянного тока — 130 ppm и переменного тока — 550 ppm. Максимальный диапазон частот— от 20 Гц до 100 кГц.

Помимо генерации тока и напряжения, калибратор способен вырабатывать заданные мощность и энергию. В режиме генерации мощности напряжение устанавливается в диапазоне до 240В, ток— в диапазоне до 20А на переменном и постоянном токе. На переменном токе также возможна установка сдвига фаз между напряжением и током. Сдвиг фаз может выражаться в градусах или в форме коэффициента мощности. Функцию генерации мощности можно использовать для калибровки ваттметров, преобразователей мощности и измерителей коэффициента мощности. Функция генерации энергии применяется для испытаний электросчетчиков. Встроенный генератор калибратора может работать в двух режимах. Эти функции позволяют калибровать осциллографы в диапазоне частот до 20 МГц с помощью прямоугольного сигнала с калиброванной амплитудой, частотой и коэффициентом заполнения.

Калибратор также обеспечивает эмуляцию датчиков температуры на основе термопар и резистивных датчиков температуры. Имитируются наиболее широко применяемые типы термопар— R, S, B, J, T, E, K и N. Компенсация холодного спая термопары может выполняться вручную путем ввода поправки с клавиатуры передней панели или автоматически с использованием специального кабельного адаптера (опция140-01). Этот адаптер оборудован встроенным датчиком Pt100, который регистрирует температуру окружающего воздуха и позволяет таким образом в точности компенсировать влияние холодного спая. Предусмотрена имитация датчиков температуры на базе Pt и Ni во всем диапазоне температур. Погрешность имитируемых резистивных датчиков температуры составляет 0,04…0,5 °C, а датчиков температуры на основе термопар— 0,4…4,3°C.

Встроенный технологический мультиметр позволяет непосредственно измерять и калибровать отклик преобразователей электрических величин различных типов, подавая на них калиброванный сигнал с одновременным снятием выходного сигнала.

Калибратор оснащен еще целым рядом функций, упрощающих управление и выполнение измерений. К их числу относятся установка относительного или абсолютного отклонения, отображение погрешности амплитуды выбранного выходного сигнала, процедура калибровки с простой перекалибровкой и другое. На передней панели калибратора располагается большой цветной дисплей, на котором отображается вся необходимая информация. Калибратор оборудован интерфейсами RS-232 и GPIB. Он полностью совместим с калибровочным программным обеспечением CALIBER компании Meatest.

Особенности:

• Постоянное и переменное напряжение до 1000 В, погрешность 1,5·ppm/год;
• Постоянный и переменный ток до 30А;
• Сопротивление до 1000 МОм, емкость до 100 мкФ;
• Имитация датчиков температуры на базе термопар и резистивных датчиков температуры;
• Генератор с частотой выходного сигнала до 20МГц;
• Имитация электрической сети до 240В / 20А;
• Встроенный технологический мультиметр;
• Интерфейсы GPIB и RS-232.
