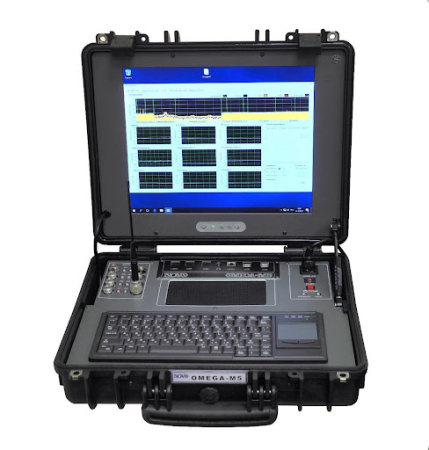

Комплекс «ОМЕГА-М5», предназначен для высокоскоростного анализа радиочастотного спектра, обнаружения и идентификации радиоизлучений в диапазоне от 9 кГц до 18 ГГц, обнаружения и фиксации фактов радиообмена между базовой станцией и мобильным устройством сотовой связи, а также для выявления и идентификации беспроводных средств доступа.
Комплекс работает в следующих режимах:
- Высокоскоростной анализ радиочастотного спектра. При этом в диапазоне от 9 кГц до 6 ГГц можно использовать до четырех программно-подключаемых антенн. В диапазоне частот от 6 ГГц до 12 ГГц используется преобразователь частот, обеспечивающий перенос участков диапазона.
- Обнаружение и фиксация фактов радиообмена между базовой станцией и мобильными устройствами сотовой связи в стандартах CDMA, GSM, UMTS, LTE в диапазонах:
|
Стандарт связи |
Диапазоны частот (МГц) |
| CDMA 2000 | 453-457,5 |
| GSM 900 | 880-915 |
| GSM 1800 | 1710-1785 |
| UMTS 900 | 880-915 |
| UMTS 2100 | 1920-1980 |
| UMTS 2010 | 2010-2025 |
| LTE 800 | 720-750; 832-862 |
| LTE 1800 | 1710-1785 |
| LTE 1900 | 1900-1920 |
| LTE 2300 | 2300-2400 |
| LTE 2600 | 2500-2570; 2570-2620 |
При этом отображается спектрограмма сигналов и определяется факт радиообмена по превышению порога (отдельно по каждому диапазону), а также по анализу сигналов с определением стандарта связи и характера обмена.
В данном режиме реализуется работа с имитатором базовой станции «МИРАЖ» и управляемым генератором “МОЗАИКА-НВ”.
- Обнаружение и фиксация фактов радиообмена между базовой станцией и мобильным устройством сотовой связи в стандарте DECT в диапазонах частот:
|
Стандарт связи |
Диапазоны частот (МГц) |
| DECT 1800 | 1880-1900 |
| DECT 1900 | 1900-1930 |
| DECT 2400 | 2400-2497 |
| DECT 5800 | 5725-5850 |
При этом отображается спектрограмма сигналов и определяется факт радиообмена по превышению порога.
- Выявление и идентификация беспроводных средств доступа в диапазонах:
|
Стандарт связи |
Диапазоны частот (МГц) |
| ZigBee 800, WiFi/ZigBee 900 | 868-868,6; 902-928 |
| WiFi (IEEE 802.11 a,b,g,n,ac,h,y,j), | 2400-2500, 2300-2400, 2600-2700, 3650-3700, 4915-5170, 5170-5250, 5250-5720, 5720-5985 |
| ZigBee (IEEE 802.15.4), BlueTooth (IEEE 802.15.1), UWB (IEEE 802.15.4a), WiMax (IEEE 802.16) |
При этом отображается спектрограмма сигналов и определяется факт радиообмена по превышению порога (отдельно по каждому поддиапазону), кроме того цифровой анализ (кроме Wi-Fi (h,j,y/ac) и ZigBee 800) позволяет определить МАС-адреса, типы устройств и характеру обмена.
Параметры и функции комплекса определяются программным обеспечением. Таким образом, расширение функций комплекса или его модернизация может выполняться за счет замены или разработки дополнительных модулей программного обеспечения без изменения его аппаратной части.
В состав изделия входит пакет программного обеспечения, который включает программы «Octopus RA» и «Омега-М5 Спектр».
Программа для выявления и анализа систем сотовой и беспроводной связи «Octopus RA» используется в режиме обнаружения и фиксации фактов радиообмена между базовой станцией и мобильным устройством сотовой связи, а также для выявления и идентификации беспроводных средств доступа.
Программа «Омега-М5 Спектр» используется в режиме высокоскоростного анализа радиочастотного спектра, обнаружения и идентификации радиоизлучений в диапазоне от 9 кГц до 12 ГГц.
- Основной блок
- Штыревая антенна с разъемом BNC (1 ГГц)
- Штыревая антенна с разъемом TNC (2,4 ГГц)
- Штыревая антенна с разъемом TNC (2,4/5 ГГц)
- Антенна телескопическая с разъемом N
- Комплект соединительных кабелей
- Имитатор базовой станции «Мираж» (опция)
- Управляемый генератор «Мозаика-НВ» (опция)
- Широкополосная направленная антенна «АШН-4»
- Широкополосная направленная антенна «АШН-5»
- Широкополосная направленная антенна «АШН-6»
- Широкополосная антенна «АШП-3»
|
Наименование параметра |
Значение |
| Диапазон рабочих частот при сканировании в автоматическом режиме, МГц | 0,009 – 12000 |
| Коэффициент шума входной части радиоприемного устройства не более, дБм/Гц | минус 140 |
| - в диапазоне 0,009 – 6000 МГц | минус 125 |
| - в диапазоне 6,0 – 12,0 ГГц | |
| Динамический диапазон по интермодуляции 3-го порядка, дБ | 75 |
| Скорость панорамного анализа и автоматического обнаружения сигналов, ГГц/с | до 24 |
| Разрешение в режиме обнаружения и панорамного анализа, кГц | 10 |
| Разрешение в режиме спектрального анализа, кГц | 0,01 – 10000 |
