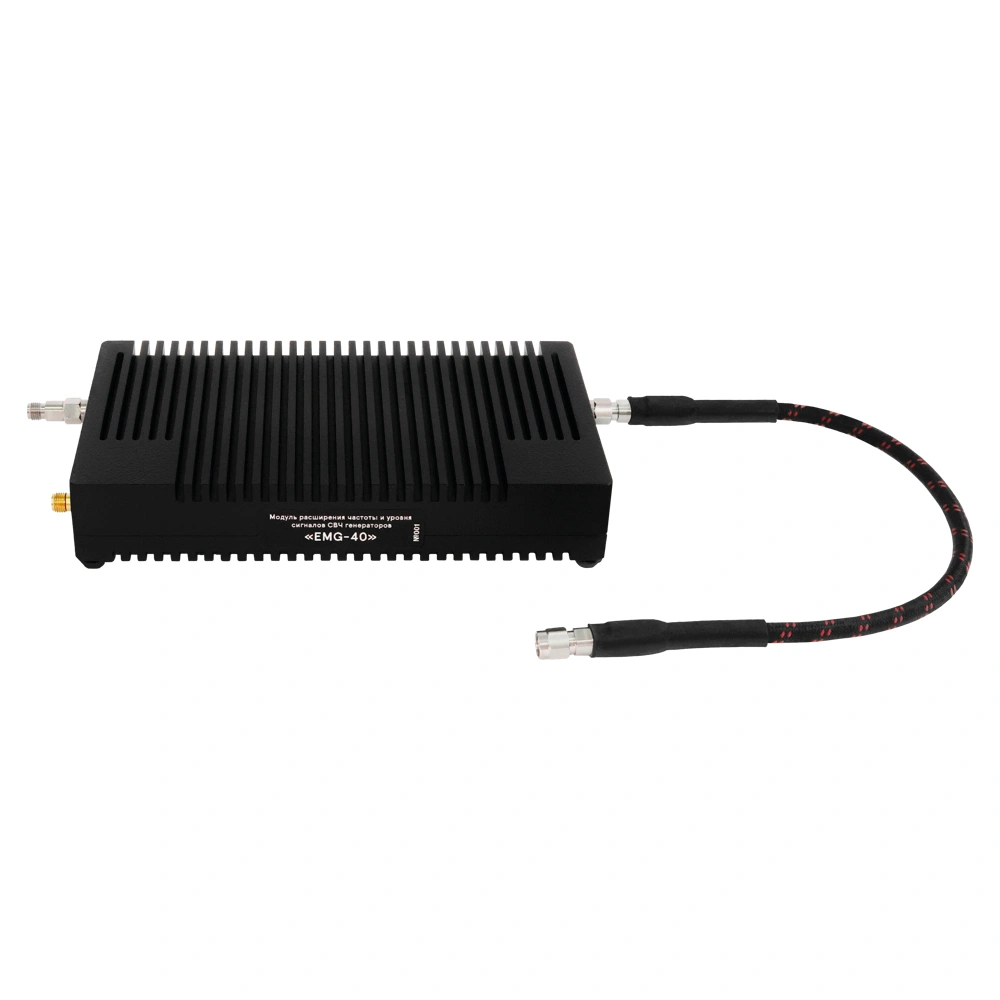

Модуль расширения частоты и уровня сигналов Миг Трейдинг EMG-40 используется вместе с генераторами СВЧ сигналов, позволяя регулировать уровень диапазона рабочих частот, расширить диапазон рабочих частот, сформировать импульсно-модулированные сигналы от внешних источников модуляции или коммутировать сигналы со входа на выход прибора. Аппарат имеет два режима работы:
- первый позволяет умножить значение выходного значения на 2;
- второй не изменяет выходные частоты, оставляя их идентичными входным.
Устройство имеет разброс выходных частот:
- в режиме без изменений - от 100 МГц до 20 ГГц.
- в режиме умножения на 2 - от 20 до 40 ГГц.
Модель EMG-40 расширяет возможности обычного генератора СВЧ сигналов за счёт возможности усилить сигнал вплоть до 40 ГГц, автоматически управляя маршрутами. При работе в стандартном режиме прибор просто пропускает исходные колебания вплоть до частоты в 20 ГГЦ. В режиме умножения нужная высокая частота (до 40 ГГц) достраивается аппаратно: более низкая исходная волна берётся и дотягивается до нужного диапазона. Посредством связи генератора, модуля и ПК позволяет управлять всей цепью. Имеет возможность принимать команды через Ethernet-порт и контролировать лишь выходные данные. Программа сама подстроит нужные параметры для входа, тем самым запросит у генератора нужную входную частоту.
Модуль расширения частоты и уровня сигналов Миг Трейдинг EMG-40 может использоваться в областях:
- радиолокации, радиоэлектронной борьбы и оборонительной промышленности;
- измерительная техника;
- телекоммуникация;
- аэрокосмическая промышленность;
- научно-лабораторные исследования и образовательные учреждения.
- Модуль расширения частоты EMG-40
- Кабель сетевой
- Кабель USB
- Кабель LAN
- Блок питания
- USB-накопитель с ПО
- Руководство по эксплуатации
- Паспорт
- Методика поверки
| Метрологические характеристики | ||
| Наименование характеристики | Параметр | Значение |
| Диапазон частот выходного сигнала, ГГц | от 0,1 до 40 | |
| Пределы допускаемой относительной погрешности установки частоты выходного сигнала | - в диапазоне частот от 0,1 до 20 ГГц включ. | ±δFген* |
| - в диапазоне частот св. 20 до 40 ГГц | ±(|δFген| + 1·10-8) | |
| Диапазон установки мощности выходного сигнала в диапазоне частот, дБ (1 мВт) | - от 0,1 до 20 ГГц включ. |
от минимально уровня выходного сигнала используемого генератора частот до +20 |
| - св. 20 до 30 ГГц включ. | от -40 до +19 | |
| - св. 30 до 32 ГГц включ. | от -40 до +18 | |
| - св. 32 до 33 ГГц включ. | от -40 до +15 | |
| - св. 33 до 35 ГГц включ. | от -40 до +13 | |
| - св. 35 до 40 ГГц | от -40 до +10 | |
| Пределы допускаемой абсолютной погрешности установки мощности выходного сигнала в диапазоне частот, дБ | - от 0,1 до 20 ГГц включ. | ±(|∆Pген| + 0,8) ** |
| - св. 20 до 40 ГГц | ±(|∆Pген| + 1,2) | |
| Коэффициент стоячей волны по напряжению (КСВН) выхода в диапазоне частот, не более | - от 0,1 до 20 ГГц включ. | 1,8 |
| - св. 20 до 40 ГГц включ. | 2,2 | |
| Уровень субгармонических составляющих в спектре выходного сигнала (при уровне выходного сигнала плюс 5 дБ (1 мВт)), дБ относительно несущей, не более | -80 | |
| Параметры импульсной модуляции для частот свыше 20 ГГц | - длительность импульса, нс, не менее | 20 |
| - подавление сигнала в паузе между импульсами, дБ, не менее | 70 | |
| - длительность фронта/спада по уровню от 10 до 90 %, нс, не более | 10 | |
| Диапазон частот входных сигналов, ГГц | от 0,1 до 20 | |
| Диапазон значений мощности входного сигнала в диапазоне частот, дБ (1 мВт) | - от 0,1 до 20 ГГц (не включ.) с верхним пределом | 26 |
| - от 20 до 40 ГГц | от 13,9 до 14,1 | |
|
* δFген – относительная погрешность установки частоты выходного сигнала используемого генератора частот ** ∆Pген – абсолютная погрешность мощности выходного сигнала используемого генератора сигналов |
||
| Основные технические характеристики | ||
| Параметры электрического питания | - напряжение переменного тока, В | от 187 до 242 |
| - частота переменного тока, Гц | от 49 до 51 | |
| Потребляемая мощность, В·А, не более | 10 | |
| Габаритные размеры, мм, не более | - длина | 160 |
| - ширина | 90 | |
| - высота | 27 | |
| Масса, кг, не более | 1,5 | |
| Рабочие условия эксплуатации | - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность окружающего воздуха при температуре 25 °С, % | от 45 до 80 | |
| - атмосферное давление кПа (мм рт.ст.) | от 84,0 до 106,7 (от 630 до 800) | |
