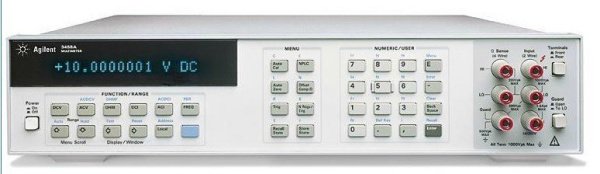

Мультиметр Agilent 3458A

Вольтметр прецизионный 3458A (Agilent Technologies, США)

3458A. Основные данные:

• Разрешающая способность 10 нВ при измерении напряжения постоянного тока (8.5 разрядов)
• Погрешность измерения напряжения постоянного тока за год: 0,0008% (0,0004% - по дополнительному заказу)
• Погрешность передачи размера единицы от эталона при измерении напряжения постоянного тока: 0,000005%
• Cкорость измерения - 100000 отсчетов/с (4.5 разрядов)
• 2- и 4-проводные схемы измерения сопротивления с компенсацией смещения
• Непревзойденные возможности измерения напряжения переменного тока

Когда испытания требуют как точности, так и скорости измерения, 3458A предлагает скорости преобразования до 100000 отсчетов, а также 110 автоматических переключений пределов измерений и более 340 возможных изменений установок за секунду. В случае приоритета точности измерений следует установить разрешающую способность 8.5 разрядов, тогда погрешность преобразования составит 0,00001%. Кроме того, для улучшения точности измерения, имеется широкий набор математических функций и функций фильтрации.

Измерение напряжения постоянного тока

• 5 пределов: 0,1 В; 1 В; 10B; 100 B; 1000 В
• Разрешение от 8.5 до 4.5 разрядов
• До 100000 отсчетов/с (при разрешении 4.5 разряда)
• Максимальная чувствительность: 10 нВ
• Погрешность за 24 часа: 0,00006%
• Погрешность за год: 0,0008% (0,0004% - по дополнительному заказу) Погрешность передачи размера единицы от эталона/линейность: 0,000005%

Измерение сопротивления

• 9 пределов: от 10 Ом до 1 ГОм
• 2- и 4-проводные схемы измерения с компенсацией смещения
• До 50000 отсчетов/с (5.5 разряда)
• Максимальная чувствительность: 10 мкОм.
• Погрешность за 24 часа: 0,00022%

Измерение напряжения переменного тока

• 6 пределов: 10 мВ; 100 мВ; 1 В; 10B; 100 B; 1000 В
• Диапазон частот: от 1 Гц до 10 МГц
• До 50 отсчетов/с
• Выбор метода измерения: аналоговое преобразование сигнала в среднеквадратическое значение, метод синхронных выборок или метод случайных выборок
• Наименьшая погрешность измерения: 0,010%

Измерение силы постоянного тока

• 8 пределов: от 100 нА до 1 A
• До 1350 отсчетов/с (5.5 разрядов)
• Максимальная чувствительность: 1 пА
• Погрешность за 24 часа: 0,0014%

Измерение силы переменного тока

• 5 пределов: 100 мкА; 1 мА; 10 мА; 100 мА; 1 A
• Диапазон частот: от 10 Гц до 100 кГц
• До 50 отсчетов/с
• Погрешность за 24 часа: 0,05%

Измерение частоты и периода

• Используются пределы измерения напряжения переменного тока или силы переменного тока
• Диапазон измерения частоты: от 1 Гц до 10 МГц
• Диапазон измерения периода: от 100 нс до 1 с
• Погрешность измерения частоты и периода: 0.01%
• Открытый или закрытый вход

Максимальные скорости измерения

• 100000 отсчетов/с (4.5 разрядов)
• 50000 отсчетов/с (5.5 разрядов)
• 6000 отсчетов/с (6.5 разрядов)
• 60 отсчетов/с (7.5 разрядов)
• 6 отсчетов/с (8.5 разрядов)

Выборочные скорости выполнения операций

• Пересылка отсчетов по шине GPIB или во внутреннюю память: 100000 отсчетов/с
• Автоматическое переключение пределов: 110/с
• Переключение функций или пределов: 340/с
• Возможность постобработки данных, запомненных во внутренней памяти.
