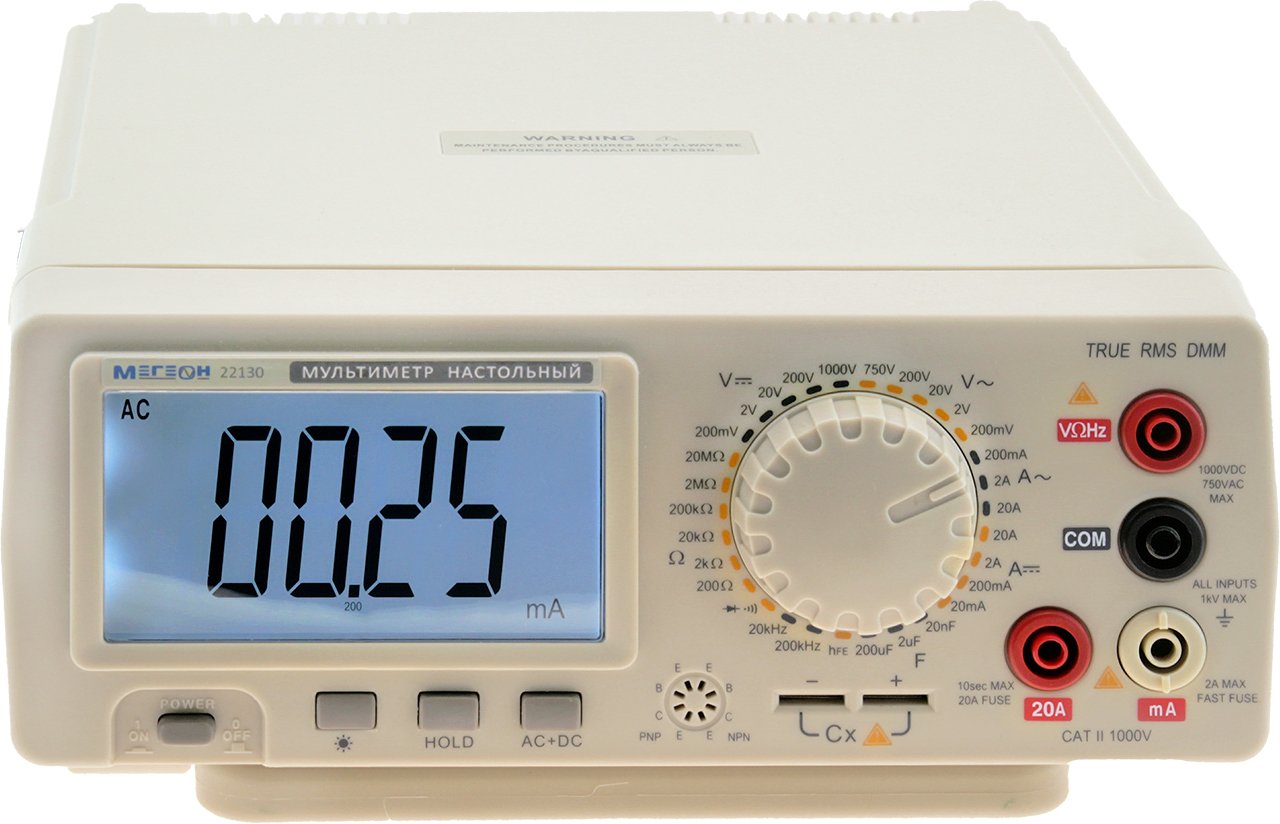

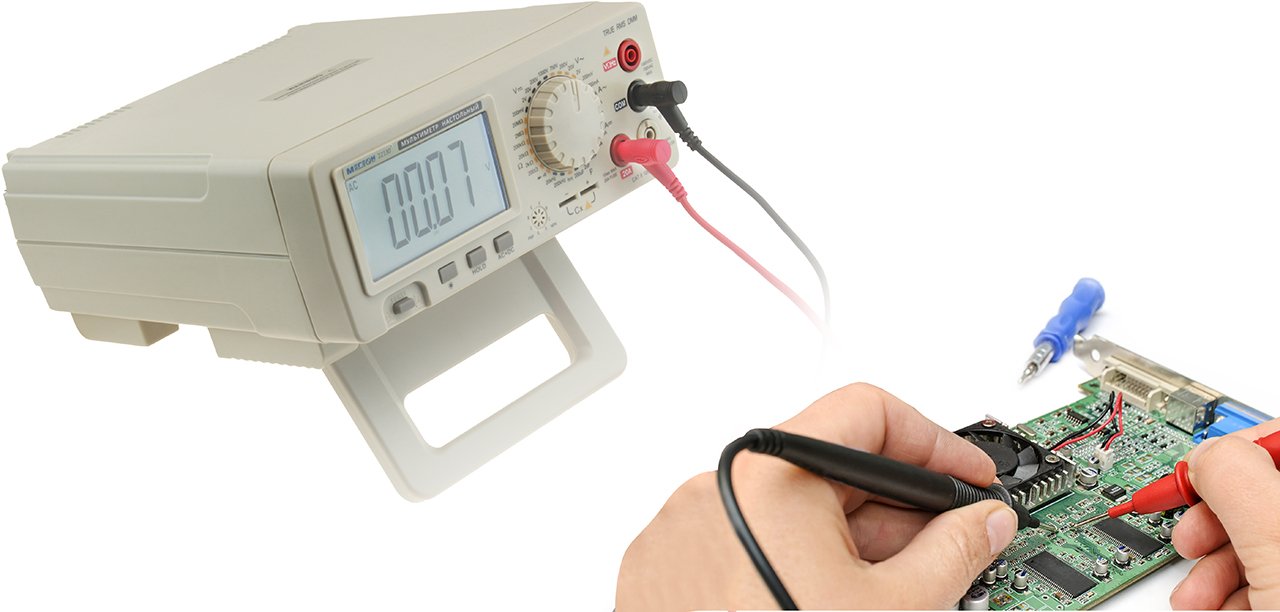

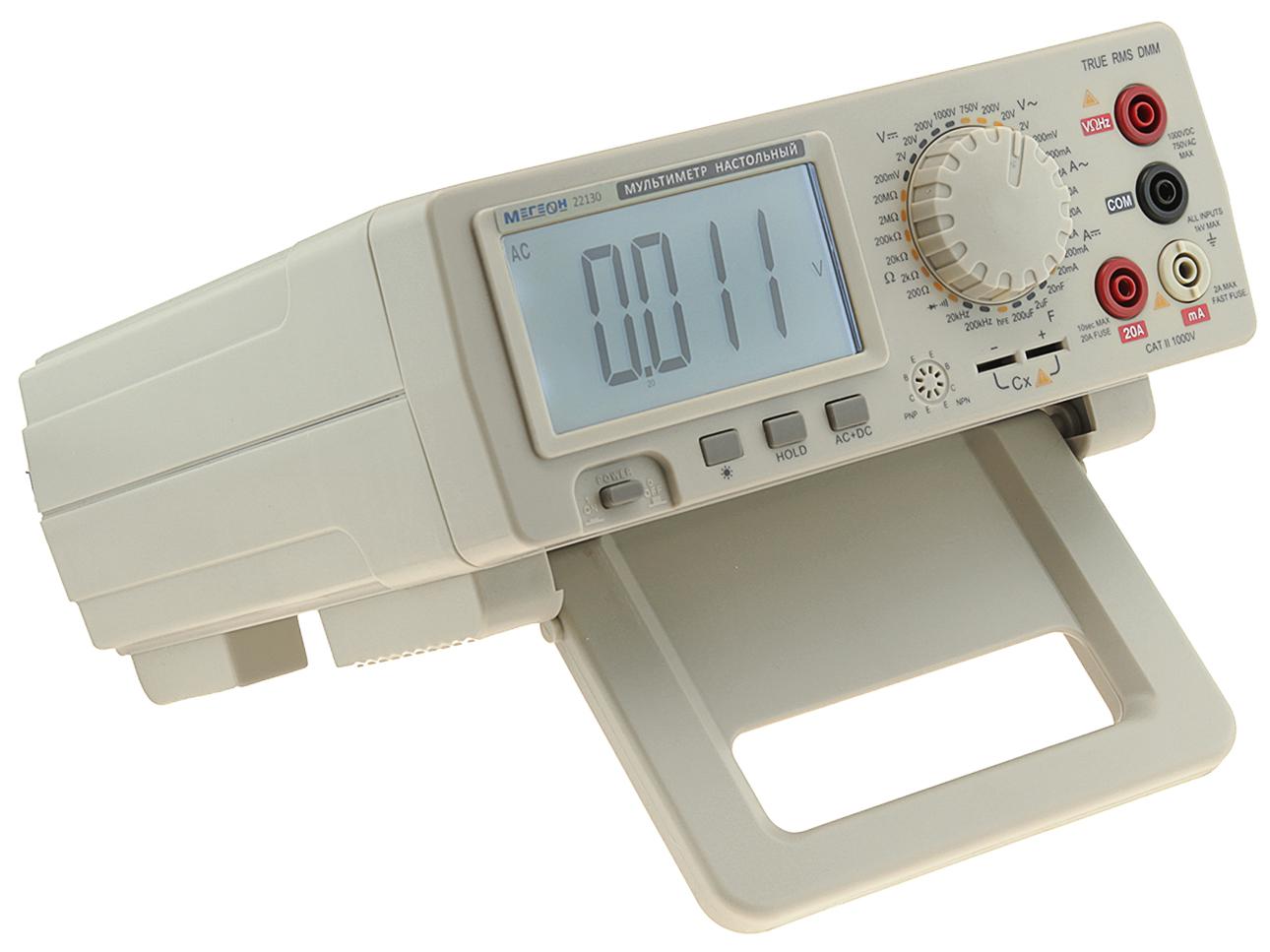

Настольный мультиметр МЕГЕОН 22130 представляет собой высокоточный универсальный измерительный прибор, предназначенный для широкого спектра электротехнических и радиотехнических задач. Благодаря своим расширенным характеристикам, он находит применение как в лабораторных условиях, так и на производстве, а также в сфере обслуживания электрооборудования. Прибор позволяет измерять постоянное напряжение до 1000 В и переменное до 750 В, обеспечивая надёжность работы даже в условиях высокого потенциала. Аналогично, он способен регистрировать токи до 20 ампер как постоянного, так и переменного типа, что делает его эффективным инструментом при тестировании мощных электрических цепей.
Особенностью МЕГЕОН 22130 является поддержка технологии True RMS, которая обеспечивает точные показания даже при измерениях на нелинейных нагрузках. Это особенно важно в системах, где форма сигнала отклоняется от синусоиды. Также мультиметр оснащён ЖК-дисплеем с разрешением 4½ разряда и максимальным числом отсчётов 19999, что гарантирует высокую детализацию показаний. Подсветка и автоиндикация полярности повышают удобство использования в различных условиях освещения и исключают ошибки при подключении.
Инструмент может измерять частоту до 200 кГц и емкость от 1 пФ до 200 мкФ, что делает его незаменимым в сфере электроники. Функции прозвонки, проверки диодов и измерения коэффициента передачи транзисторов (h21) дополняют функциональность прибора, превращая его в полноценную мини-лабораторию. Высокая точность измерения тока — 1.2% для постоянного и 1.5% для переменного — подкрепляется стабильной работой на основе АЦП с двойным интегрированием. Частота обновления данных составляет около трёх измерений в секунду, что обеспечивает быструю реакцию прибора на изменения параметров цепи. Надёжность, функциональность и эргономичность делают МЕГЕОН 22130 отличным выбором для профессионалов.
|
Тип
|
Цифровой |
|
Тип прибора
|
Настольный |
|
Макс. измеряемое пост. напр.
|
1000 В |
|
Макс. измеряемое перем. напр.
|
750 В |
|
Максимальный измеряемый постоянный ток
|
20 А |
|
Максимальный измеряемый переменный ток
|
20 А |
|
Макс. измеряемая частота
|
200 кГц |
|
Кол-во отсчётов дисплея
|
19999 |
|
Диапазон измерения ёмкости
|
1 пФ … 200 мкФ |
|
Измерение коэффициента передачи h21
|
Да |
|
Питание
|
110-240 В |
|
TrueRMS
|
Да |
|
Диапазон измерения сопротивления
|
0,01 Ом ... 20 МОм |
|
Прозвонка
|
Да |
|
Точность измерения постоянного тока
|
1.2% |
|
Точность измерения переменного тока
|
1.5% |
|
Диодный тест
|
Да |
|
Гарантия, (мес)
|
24 |
|
TRUE RMS + DC
|
Да |
- Мультиметр МЕГЕОН 22130
- Сетевой шнур
- Щупы измерительные
- Руководство по эксплуатации
- Гарантийный талон
| Напряжение постоянного тока (DCV) | |||
| Диапазон | Точность | Разрешение | |
| 200мВ | + (0,05%+1d) | 10мкВ | |
| 2В | 100 мкВ | ||
| 20В | 1мВ | ||
| 200В | 10мВ | ||
| 1000В | ±(0,1%+5d) | 100мВ | |
|
Входное полное сопротивление: 10 МОм во всех диапазонах. Защита от перегрузки: диапазон “200 мВ”: 250В постоянного тока или пиковое значение переменного тока. Другие диапазоны: 1000В постоянного тока или пиковое значение переменного тока. |
|||
| Напряжение переменного тока (ACV) | |||
| Диапазон | Входная частота | Точность | Разрешение |
| 200мВ | 50Гц-20кГц | ± (0,8%+80d) | 10 мкВ |
| 2В | 100 мкВ | ||
| 20В | 1 мВ | ||
| 200В | 50Гц-5кГц | 10 мВ | |
| 1000В | 50Гц-400Гц | ±(1,0%+50d) | 100 мВ |
|
Для точности измерения значение входного сигнала не должно быть ниже 10% от верхнего предела диапазона. Входное полное сопротивление: 2 МΩ во всех диапазонах. Защита от перегрузки: диапазон “200 мВ”: 250В постоянного тока или пиковое значение переменного тока. Другие диапазоны: 1000В постоянного тока или пиковое значение переменного тока. |
|||
| Измерение силы постоянного тока (DCA) | |||
| Диапазон | Точность | Разрешение | |
| 20мА | ±(0,35%+10d) | 1мкА | |
| 200мА | 10 мкА | ||
| 2А | ±(1,2%+20d) | 100мкА | |
| 20А | 1мА | ||
|
Максимальный входной перепад напряжения:200мВ. Максимальный входной ток:20А (в течение 10с). Защита от перегрузки:предохранитель 2А/250В, предохранитель 13А/250В. |
|
||
| Сопротивление (Ом) | |||
| Диапазон | Точность | Разрешение | |
| 200 Ом | + (0,1%+10d) | 0,01 Ом | |
| 5 кОм | ±(0,1%+5d) | 0,1 Ом | |
| 20 кОм | 1 Ом | ||
| 200 кОм | 10 Ом | ||
| 2 МОм | 100 Ом | ||
| 20 МОм | ±(0,6%+5d) | 1 кОм | |
|
Напряжение разомкнутой цепи: менее 3В. Защита от перегрузки: 250 В постоянного тока или пиковое значение переменного тока. Примечание: В диапазоне “200 Ом” закоротите между собой измерительные провода, чтобы измерить сопротивление провода. Полученный результат необходимо вычесть из действительного значения измерения. |
|||
| Емкость конденсатора (С) | |||
| Диапазон | Точность | Разрешение | |
| 20 нФ | + (3,5%+20d) | 1 пФ | |
| 2 мкФ | 100 пФ | ||
| 200 мкФ | ±(5,0%+30d) | 10 нФ | |
|
Частота измерения: прибл. 400Гц Напряжение измерения: приблизительно 40мВ Защита от перегрузки: 36В постоянного тока или пиковое значение переменного тока |
|||
| Частота (FREQ) | |||
| Диапазон | Точность | Разрешение | |
| 20 кГц | ±(1,0%+20d) | 1Гц | |
| 200 кГц | 10Гц | ||
|
Чувствительность входного сигнала: 500 мВ СКЗ Защита от перегрузки: 250В постоянного тока или пиковое значение переменного тока (в течение 15 сек) |
|||
| Проверка диодов и тест цепи на разрыв | |||
| Описание | Условие теста | ||
| Значение измерения является прибл. значением прямого падения напряжения. Если сопротивление в измеряемой цепи менее 30 Ω +10 Ω, раздается звуковой сигнал и на дисплее отображается приблизительное значение. Напряжение разомкнутой цепи составляет приблизительно 3В. | Прямой постоянный ток составляет прибл.1мА, обратное напряжение постоянного тока – менее 3В. | ||
| Защита от перегрузки: 250В постоянного тока и пиковое значение переменного тока | |||
| Измерение усиления ВЧ | |||
| Диапазон | Индикация на дисплее | Условия тестирования | |
| NPN (негативный-позитивный-негативный) или PNP (позитивный-негативный-позитивный) | 0-1000,0 | Базовый ток приблизительно 10 А, усиление напряжения прибл. 3В | |
| Общие данные | |||
| Дисплей | ЖК-дисплей 4 1/2 разряда (максимум 19999) c подсветкой и автоиндикацией полярности. | ||
| Способ измерения | АЦП с двойным интегрированием. | ||
| Частота проверки сигнала | примерно 3 раза в сек. | ||
| Индикация превышения диапазона | «1» | ||
| Условия эксплуатации | 0-40°С, относительная влажность <80%. | ||

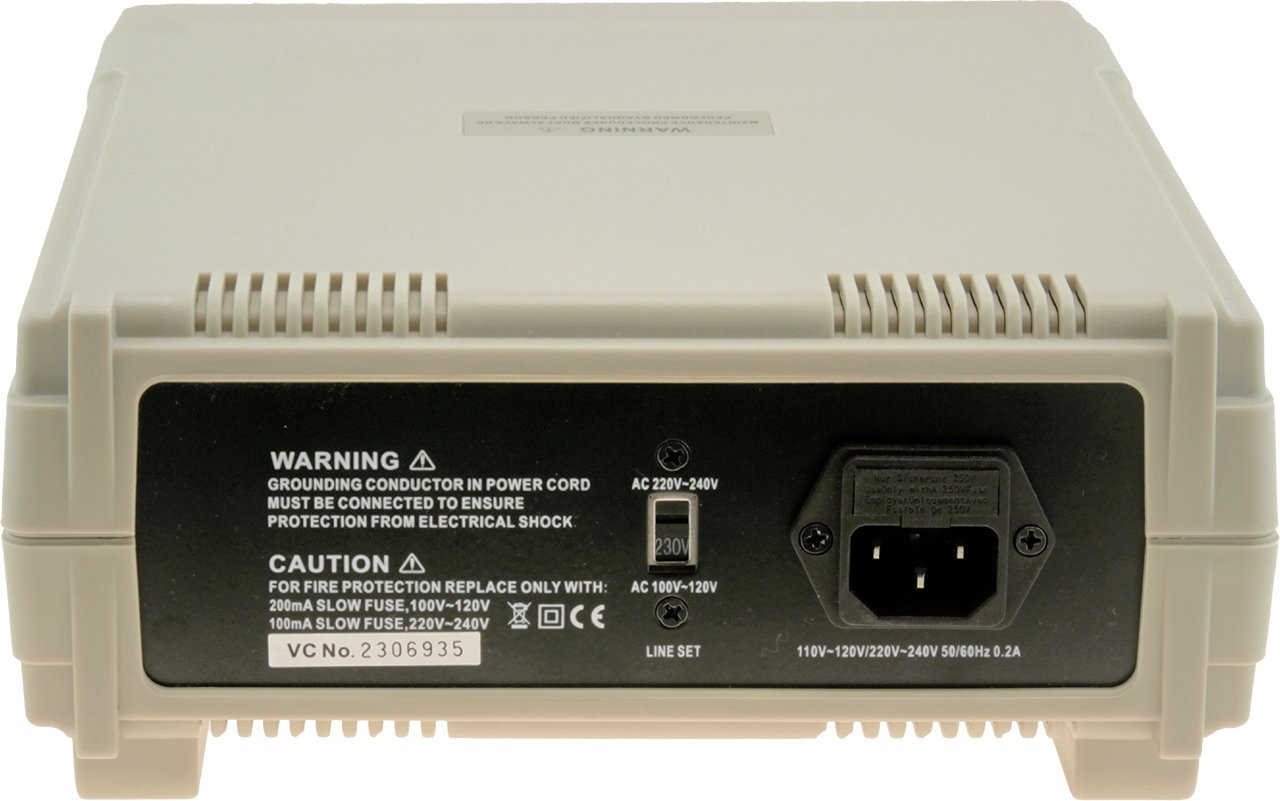

| Источник питания | сеть переменного тока 220В/110В, 50/60Гц. | ||
| Габаритные размеры без упаковки | 260 мм х 220 мм х 82 мм | ||
| Габаритные размеры с упаковкой | 300 мм х 290 мм х 145 мм | ||
| Вес без упаковки | 1,2 кг | ||
| Вес с упаковкой | 1,4 кг | ||
