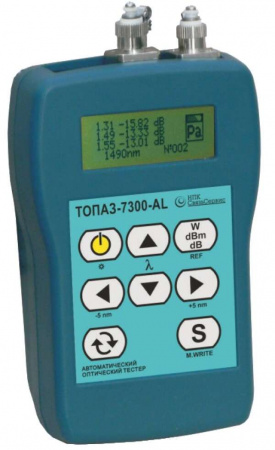

Многофункциональный оптические тестеры серии ТОПАЗ-7000, группа моделей ТОПАЗ-73хх-AL предназначены для тестирования параметров одномодовых и многомодовых оптических волокон в процессе прокладки и обслуживания любых оптических сетей.
Они имеют семь режимов работы и могут использоваться как измеритель оптической мощности, источник оптического излучения, измеритель обратного отражения (возвратных потерь, ORL) и измеритель длины линии или расстояния до обрыва. Два автоматизированных режима позволяют наблюдать на дисплее затухание линии для 3-х длин волн одновременно или с помощью пары тестеров выполнить двухсторонние измерения затухания линии, возвратных потерь и длины линии для 3-х длин волн за один цикл.
Наличие энергонезависимой памяти результатов измерения (2800 значений) и интерфейса связи с компьютером, позволяет автоматизировать подготовку отчета об измерениях.
Приборы моделей ТОПАЗ-73xx-AL – оптимальное решение для выполнения больших объемов измерения с высокой производительностью. Например для тестирования сетей FTTx (PON).
Отличительные особенности многофункционального оптического тестера ТОПАЗ-7313-АL:
- Шесть приборов в одном: измеритель мощности, источник излучения, тестер автомат, ORL-тестер, измеритель длины и визуальный локатор повреждений;
- Выполнение 13 измерений нажатием одной кнопки всего за 20 секунд;
- Режим переключения длин волн с передачей информации о текущей длине волны (CW);
- До трех источников на один порт;
- Автоопределение длины волны излучения;
- Одновременное отображение значений, измеренных на 3-х длинах волн в режиме реального времени;
- Память результатов измерения (до 2800 значений);
- Программное обеспечение для формирования отчета об измерениях;
- Управление от компьютера;
- Подсветка дисплея;
- Опционально – визуальный локатор повреждений (VFL);
- Время работы – 80 часов;
- Занесены в государственный реестр средств измерений.
| № | Наименование | Количество |
|---|---|---|
| 1 | Многофункциональный оптический тестер ТОПАЗ-7313-АL | 1 |
| 2 | Входной адаптер FC | 1 |
| 3 | Шнур оптический 2м | 1 |
| 4 | Аккумуляторная батарея АА 2.4 В, 2.4 А/ч | 2 |
| 5 | Блок питания 5В | 1 |
| 6 | Сумка для переноски | 1 |
| 7 | Руководство пользователя | 1 |
| Модель | Длина волны | Измеритель |
|---|---|---|
| ТОПАЗ-7311-AL | 850 нм | -85...+6 дБм |
| ТОПАЗ-7312-AL | 1310 нм | -85...+6 дБм |
| ТОПАЗ-7313-AL | 1550 нм | -85...+6 дБм |
| ТОПАЗ-7314-AL | 850 нм / 1300 нм | -85...+6 дБм |
| ТОПАЗ-7315-AL | 1310 нм / 1550 нм | -85...+6 дБм |
| ТОПАЗ-7316-AL | 1310 нм / 1490 нм / 1550 нм | -85...+6 дБм |
| ТОПАЗ-7317-AL | От 1-й до 3-х длин волн на заказ | -85...+6 дБм |
| ТОПАЗ-7321-AL | 850 нм | -60...+26 дБ |
| ТОПАЗ-7322-AL | 1310 нм | -60...+26 дБ |
| ТОПАЗ-7323-AL | 1550 нм | -60...+26 дБ |
| ТОПАЗ-7324-AL | 850 нм / 1300 нм | -60...+26 дБ |
| ТОПАЗ-7325-AL | 1310 нм / 1550 нм | -60...+26 дБ |
| ТОПАЗ-7326-AL | 1310 нм / 1490 нм / 1550 нм | -60...+26 дБ |
Технические характеристики многофункционального оптического тестера ТОПАЗ-7313-АL:
| Параметр | Значение |
|---|---|
| Погрешность измерения мощности, дБ | 0.3 |
| Разрешение, дБ | 0.01 |
| Длины волн калибровки | 850, 1310, 1490, 1550, 1625 |
| Диапазон измерения | 800-900 нм, 1200-1700 нм, шаг 5 нм |
| Единицы измерения | дБм, мВт, мкВт, нВт, дБ |
| Ширина спектра, нм | <5 |
| Уровень оптической мощности, дБм | > -4.0 |
| Относительная нестабильность (за 15 мин, дБ) | ±0.07 |
| Относительная нестабильность (за 8 часов, дБ) | 0.25 |
| Режимы работы | CW, 270 Гц, 2кГц, CW* |
| Диапазон измерений ORL, дБ | 10…50 |
| Диапазон измерителя длины, м | 2-32000 м, разрешение 2 м |
