Артикул:
m-106930
Характеристики
Тип прибора
—
Настольный
Количество каналов
—
2
Полоса пропускания
—
40 МГц
Минимальная чувствительность
—
1 мВ/дел
Дисплей (отображение данных)
—
ЭЛТ
Все характеристики
142 510 руб.
/шт Много
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

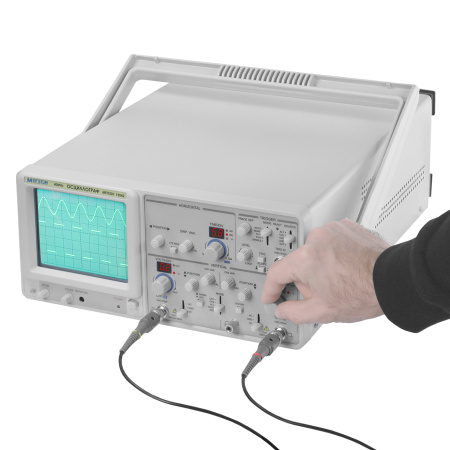

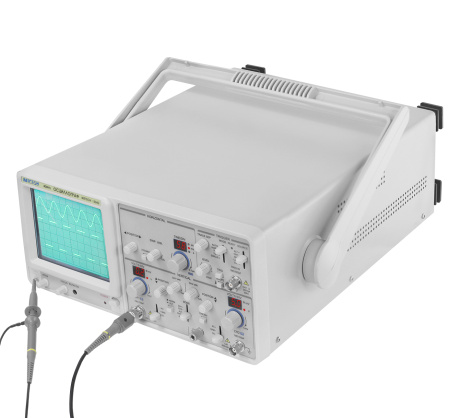

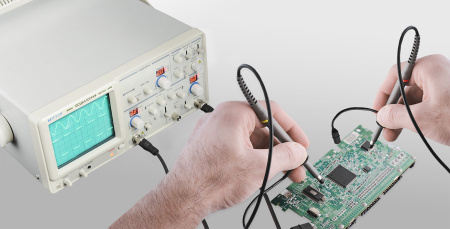

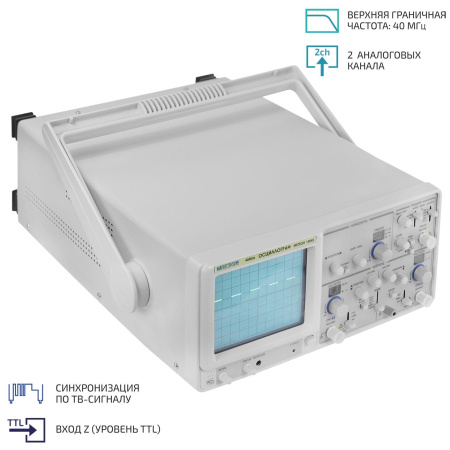

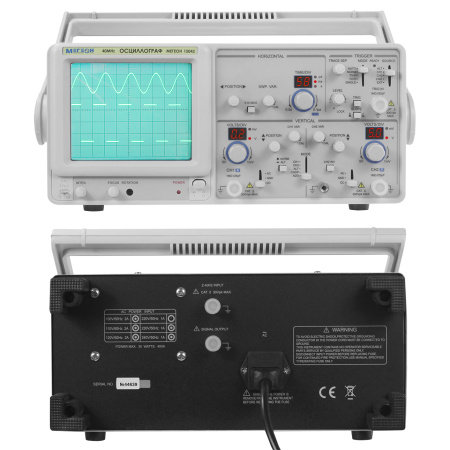

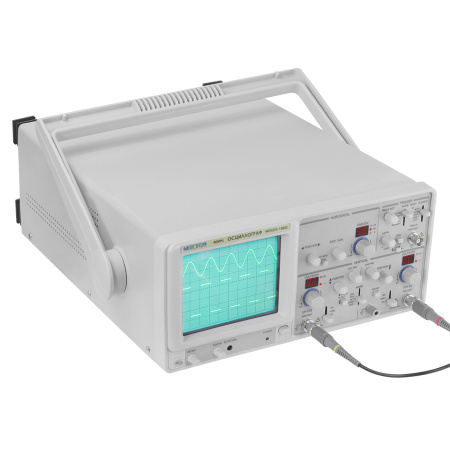

Осциллограф сервисный универсальный МЕГЕОН-15042 представляет собой двухканальный осциллограф с полосой пропускания 40 МГц. Минимальная чувствительность 1 мВ/дел, минимальный коэффициент развёртки 0,2 мкс/дел. Прибор оснащен функцией уменьшения времени развертки в 10 раз до 20 нс/дел. Осциллограф оснащен большим прямоугольным экраном с размером активной области 80 х 100мм, на которую нанесена сетка для упрощения измерений. Осциллограф прост в управлении и имеет высокую эксплуатационную надежность. По совокупности характеристик двухлучевой осциллограф МЕГЕОН-15042 представляет собой измерительный прибор, который идеально подходит для применения в ремонтных мастерских, разработке и наладке радиоэлектронной аппаратуры. Прибор высоко оценят профессионалы и любители при решении самых сложных задач.
Особенности:
- Имеет множество видов синхронизации, включая синхронизацию по ТВ-сигналу
- Фактическая полоса пропускания превышает 50 МГц
- Дублирующий LED-дисплей для простоты установки коэффициентов развертки
Документы
2jgfsgfx6a5ylymain95f1fm9wcfzycz
10,4 мб
|
Тип прибора
|
Настольный |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
40 МГц |
|
Минимальная чувствительность
|
1 мВ/дел |
|
Дисплей (отображение данных)
|
ЭЛТ |
|
Размеры дисплея
|
80x100 мм |
|
Питание
|
100-240 В |
|
Гарантия, (мес)
|
12 |

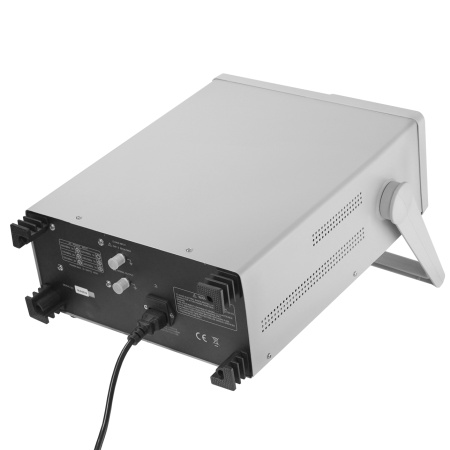

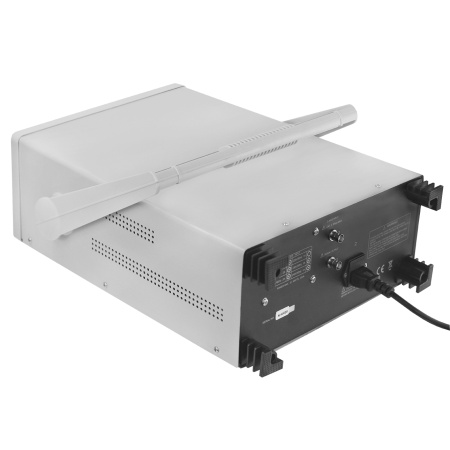

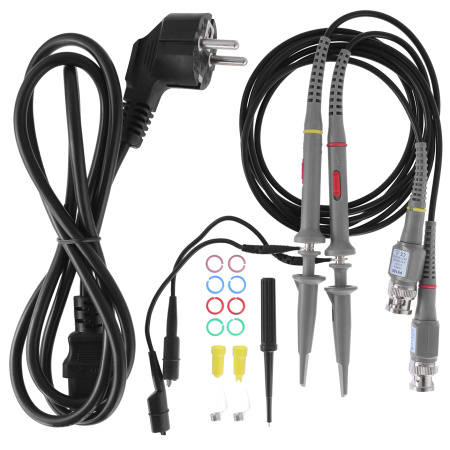

- Осциллограф аналоговый двухканальный МЕГЕОН 15042
- Сетевой шнур

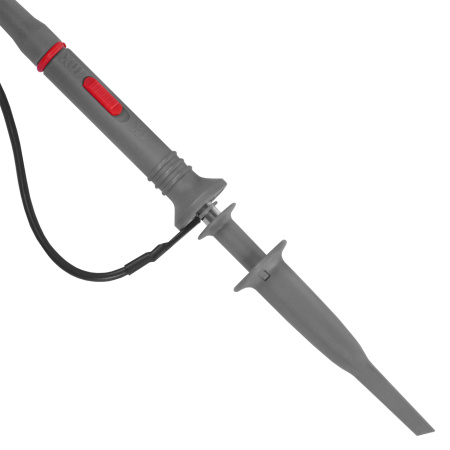

- Пробник-делитель (1:1/1:10) 2шт.
- Руководство по эксплуатации
- Гарантийный талон
| Потребляемая мощность, не более | 35Вт (40 ВА) |
| Количество каналов | 2 |
| Полоса пропускания | 0 ... 40 МГц |
| Канал вертикального отклонения | |
| Чувствительность | 1 мВ/дел ... 5 В/дел, 21 ступеней ряд: 1; 2; 5; |
| Погрешность | ±3 % |
| Плавная регулировка | Перекрытие по диапазону не менее 2,5 раза |
| Полоса пропускания | 0 ... 40 МГц |
| Время нарастания сигнала | 5 мВ ... 5 В/дел: не более 8,8 нс |
| Входное сопротивление/емкость | 1 МОм/25пФ |
| Режимы отображения осциллограмм |
Канал 1. Канал 2. Режим ALT/CHOP: канал «CH1» отображается совместно с каналом «CH2» прерывисто/попеременно. Алгебраическое сложение каналов 1 и 2. |
| Частота коммутации каналов в режиме « CHOP » | ~ 250 кГц |
| Режимы работы входов |
АС: закрытый вход; DC: открытый вход; GND: Вход усилителя отключается от источника сигнала и заземляется. |
| Максимальное входное напряжение |
Закрытый вход: 300 В (DC + АС пик: частота не более 1 кГц); При использовании щупов с коэффициентом деления 1:1, максимальное действующее значение составляет 40В (14 В RMS для синусоидального сигнала); При использовании щупов с коэффициентом деления 10:1 максимальное значение 400В (140 В RMS для синусоидального сигнала). |
| Коэффициент развязки между каналами 1 и 2 |
- на частоте до 50 кГц, не менее 1000 - на частоте 40 МГц, не менее 30 |
| Тракт синхронизации. | |
| Источники синхронизации |
Синхронизация по сигналу Каналу 1; Синхронизация по сигналу Каналу 2; Синхронизация от сети питания; Синхронизация от внешнего источника. |
| Полярность сигналов для синхронизации | + /- |
| Чувствительность синхронизации |
В диапазоне частот: 10 Гц. ~ 2 МГц: Каналы 1 и 2: 0,5 деления осциллограммы; Режим источника синхронизации ALT : 2 деления осциллограммы; Внешний источник синхронизации: 0,2 В В диапазоне частот: 2 МГц ~ 20 МГц: Каналы 1 и 2: 1,5 деления осциллограммы Режим источника синхронизации ALT : 3 деления осциллограммы; Внешний источник синхронизации: 0,8 В В диапазоне частот: 20 МГц ~ 40 МГц: Каналы 1 и 2: 2 деления осциллограммы; Режим источника синхронизации ALT : 3 деления осциллограммы; Внешний источник синхронизации: 0,8 В; ТВ-сигнал: импульсом синхронизации более чем 1,5 деления осциллограммы; Внешний источник синхронизации: 1В |
| Режимы работы схемы синхронизации | Ждущая, автоматическая, от ТВ-сигнала по строчными синхроимпульсам, от ТВ-сигнала по кадровым синхроимпульсами, одиночная |
| Канал горизонтального отклонения | |
| Коэффициенты развертки | 0,1 мкс/дел ~ 0,5 сек/дел, разделены на 21 поддиапазон, ряд: 1-2-5 |
| Погрешность | ±3 % |
| Диапазон плавной регулировки чувствительности | Не менее 2,5 раза |
| Дополнительный множитель развертки | х10 |
| Режим X-Y | |
| Полоса пропускания | DС ~ 500 кГц |
| Ошибка разности фаз X-Y | Не более 3° в полосе 0 ... 50 кГц |
| Z-вход | |
| Чувствительность | 5 В (уровень TTL) |
| Полоса частот | DC - 2 МГц |
| Входное сопротивление | 10 кОм |
| Максимальное входное напряжение | 30 В (DC + АС пик) |
| Дисплей | |
| Тип | Электронно-лучевая трубка |
| Размер активной области | 80мм Х 100мм |
| Общие характеристики | |
| Условия эксплуатации |
Температура: 0°С ... +40°С Относительная влажность: не более 80% |
| Условия хранения и транспортировки |
Температура: -40°С ... 60°С Влажность: не более 85% без выпадения конденсата |

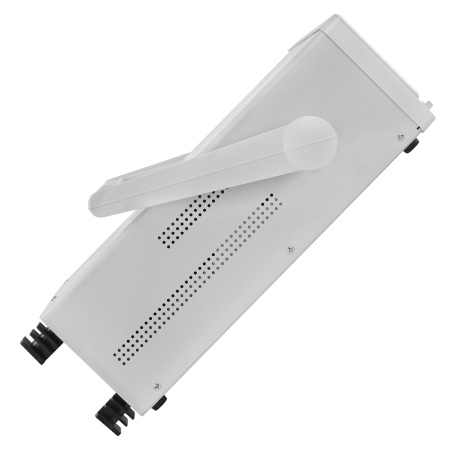

| Габаритные размеры прибора (ВхШхГ) | 150 х 310 х 455 мм |
| Вес прибора без соединительных кабелей, не более | 8000 г |
| Вес изделия не более | 9200 г |
