Осциллограф GW Instek GDS-71042

Осциллограф GW Instek GDS-71042 представляет собой двухканальный лабораторный прибор начального уровня, с полосой пропускания 40 МГц и максимальной частотой дискретизации 250 МГц. Хотя эта модель относится к бюджетной категории, она отличается точностью воспроизведения параметров, простотой использования, стабильностью и надежностью результатов, и, как средство измерений утвержденного типа, внесенное в Госреестр СИ, широко применяется в учебных заведениях и других учреждениях для образовательных и исследовательских целей. Благодаря демократичной цене прибор также пользуется популярностью среди радиолюбителей и специалистов-ремонтников, занимающихся настройкой и диагностикой радиоаппаратуры СВ и КВ диапазонов, акустических систем, автомобильной электроники, частотно-регулируемых приводов, преобразователей и т.д.

Преимущества:

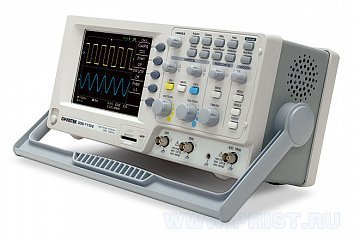

• Мобильность – GW Instek GDS-71042 весит всего 2,5 кг; для переноски прибор оснащен удобной ручкой, которая складывается в рабочем положении и может использоваться в качестве передней опорной ножки.

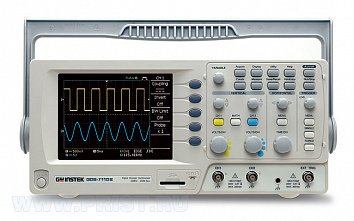

• Наглядность – на цветном дисплее сигналы по каждому из каналов могут отображаться по отдельности либо вместе, разными цветами, с тактовым совмещением или инвертированием, в режиме сложения, вычитания, а также в виде диаграммы БПФ.
• Работа с неизвестными сигналами обеспечивается благодаря режиму авто-установки – измеритель самостоятельно задает параметры отображения и запуска осциллограмм, частота дискретизации меняется автоматически при изменении коэффициента развертки.
• Функции автоматических измерений обеспечивают отслеживание 15 параметров исследуемого сигнала, с отображением полученных данных в цифровом виде.
• Сохранение данных в виде изображений и отчетов, а также настроек, производится во встроенную память осциллографа или же на подключаемый флеш-носитель, что существенно увеличивает объем записываемой информации.
• Простота использования благодаря справочному меню с русской локализацией.

Особенности:

Высокий входной импеданс позволяет осциллографу GDS-71042 выполнять измерения на платах силового оборудования без дополнительных согласующих устройств. Наличие внутреннего калибратора с отдельным входом, с помощью которого можно регулировать частоту меандра и менять показатель скважности, позволяет наглядно демонстрировать возможности осциллографа по синхронизации и отображению сигналов, либо производить подстройку пробников.

Подобно более дорогим аналогам цифровой осциллограф поддерживает режим дистанционного управления – при подключении измерителя к ПК через USB-порт, размещенный на задней панели. Используя команды SCPI, вы можете производить настройку устройства, управлять отображением данных и памятью, выполнять измерения и считывать сохраненные данные, с отображением результатов на дисплее компьютера.
