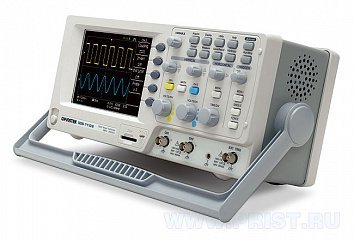

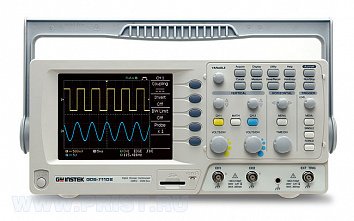

Осциллограф GW Instek GDS-71062 – бюджетный цифровой прибор с полосой пропускания 60 МГц, который позволяет контролировать форму сигналов и выполнять базовые измерения их параметров. Устройство легко переносить и использовать в качестве лабораторного прибора для обучения, благодаря компактным размерам и сравнительно небольшому весу. Модель внесена в Госреестр СИ и при проведении своевременных поверок может применяться в качестве полноценного средства измерений в сферах, оговоренных ГРОЕИ, в том числе, для контроля соответствия продукции установленным нормам.
Преимущества:
- 2 осциллографических канала и отдельный вход для синхронизирующего сигнала позволяют контролировать с помощью два процесса одновременно, например, сигналы на входе и выходе какого-либо электронного устройства или преобразователя
- Внутренняя память обеспечивает сохранение настроек, запись и воспроизведение полученных в ходе измерений данных
- SD-карта позволяет увеличить объем сохраняемых данных и легко переносить их с GW Instek GDS-71062 на ПК для последующей обработки
- USB-порт может использоваться для подключения принтера или ПК – для режима дистанционного управления
Особенности:
Упрощенные настройки. Функция "Автоустановка" задает параметр запуска и отображения осциллограммы, исходя из особенностей входного сигнала, что облегчает предварительную настройку прибора. Вы можете отключить режим автоустановки, если используете прибор для образовательных целей, тем самым предоставив возможность обучаемым практиковаться в настройках самостоятельно. Для тестирования устройств разного типа вы можете предварительно настроить прибор с записью каждого профиля в файл SET. Встроенная память GW Instek GDS-71062 позволяет хранить до 15 таких файлов и быстро вызывать их, минимизируя время подготовки прибора к измерениям.
Функция принудительного ограничения полосы пропускания 20 МГц улучшает соотношение "сигнал/шум" при отслеживании периодических сигналов. В таком режиме цифровой осциллограф способен эффективно контролировать низкоамплитудные колебания, обеспечивая отсечку высокочастотных паразитных составляющих спектра.
Высокий входной импеданс обеспечивает возможность прямого подключения измерителя к системам с рабочим напряжением до 300 В.
|
Внесен в ГосРеестр
|
Да |
|
Тип
|
Цифровой |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
60 МГц |
|
Частота дискретизации
|
0,25 Гвыб/c |
|
Диагональ дисплея, дюйм
|
5,6" |
|
Интерфейсы
|
USB |
|
Питание
|
100-240 В |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
320 x 240 |
|
Гарантия, (мес)
|
36 |
- Осциллограф GDS-71062
- Шнур питания
- Пробник GTP-070A-4 2 шт
- Инструкция по эксплуатации
| Канал вертикального отклонения | |
| Число каналов | 2 |
| Полоса пропускания (-3 дБ) |
0 … 60 МГц Ограничение полосы пропускания до 20 МГц |
| Коэффициент отклонения | 2 мВ/дел … 5 В/дел (шаг 1-2-5) |
| Погрешность установки | ± 3 % |
| Время нарастания | <5,8 нс |
| Входной импеданс | 1 МОм (+2 %) / 16 пФ |
| Максимальное входное напряжение | 300 В (DC+AС пик, до 1 кГц) |
| Диапазон смещения |
±0,4 В - при 2 мВ/дел ... 50 мВ/дел ± 4 В - при 10 мВ/дел ... 500 мВ/дел ± 40 В - при 1 В/дел ... 5 В/дел |
| Режимы работы | Канал 1, канал 2, канал 1 (2) инвертированный, канал 1 и 2 |
| Математика | +, - ;БПФ |
| Канал горизонтального отклонения | |
| Коэффициент развертки | 1 нс/дел … 10 с/дел (шаг 1-2-5), самописец 250 мс/дел – 10 с/дел |
| Погрешность установки | ± 0,01 % |
| Режимы работы | Основной, задержанный, ZOOM окна, самописец, X-Y |
| Синхронизация | |
| Источники синхросигнала | Канал 1, канал 2, сеть, внешний |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (20 дел.) и послезапуск (1000 дел), по фронту, по длительности импульса (20 не... 10 с), задержаный (100 нс...1,3 мс), по событию (2...65000), по уровню (ТТЛ, ЭСЛ, ± 12 В) |
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC |
| Чувствительность синхронизации |
0…25 МГц: 0,5 деления или 5 мВ 25 МГц – 60/100: 1,5 деление или 15 мВ |
| Аналогово-цифровое преобразование | |
| Разрешение по вертикали | 8 бит |
| Частота дискретизации | 250 МГц (обеспечивает наблюдение однократных сигналов с полосой спектра до 25 МГц без интерполяции) |
| Эквивалентная частота дискретизации | 25 ГГц |
| Длина записи | 4 кБ |
| Пиковый детектор | 10 нс |
| Режимы работы | Выборка, пиковый детектор (> 10 нс); усреднение (2 /…/ 256) |
| Автоматические измерения | |
| Функции по вертикали | U пик-пик; U; U ср. кв.; U0; -U; +U; U макс.; U мин. |
| Функции по горизонтали | f; T; t нарастания; t среза; +х; -х; коэф. Заполнения |
| Дополнительные возможности | |
| Интерфейс | USB, SD |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Режим X-Y | X - кан 1; Y - кан 2; разность фаз < 3° до 100 кГц |
| Внутренняя память | Запись/считывание: 15 осциллограмм; 15 профилей |
| Общие данные | |
| ЖК-дисплей | Цветной, TFT, 5,6 дюймов, 8 х 10 дел (разрешение 320 х 240) |
| Напряжение питания | 100 … 240 В, 48 … 63 Гц (автовыбор) |
| Габаритные размеры | 140 х 142 х 310 мм |
| Масса | 2,5 кг |
