ГОСРЕЕСТР
Артикул:
m-111027
Характеристики
Внесен в ГосРеестр
—
Да
Тип
—
Цифровой
Тип прибора
—
Настольный
Количество каналов
—
2
Полоса пропускания
—
60 МГц
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

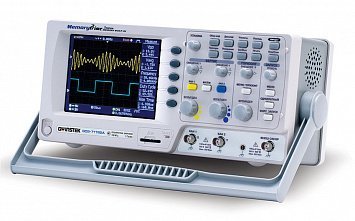

Осциллограф GW Instek GDS-71062A - это двухканальный прибор с полосой пропускания до 60 МГц, который может поддерживать частоту дискретизации 1 ГГц долгое время без снижения эффективности. За счет небольших размеров и веса, а также богатого функционала, модель можно использовать как в качестве настольного решения, так и для диагностики оборудования или сетей в полевых условиях.
Преимущества:
- 8-битное вертикальное разрешение.
- Автоматические исследования 27 параметров и временных задержек сигналов.
- Установка пользовательских курсоров.
- Частотный анализ по методу БПФ.
- Калибровочный выход с регулируемой скважностью.
- Математические функции, редактор формул.
- Цифровые фильтры: по полосе, режекторный, высоких/низких частот.
- Порт USB для удаленного управления и поддержка SD-карт.
Особенности:
GW Instek GDS-71062A поддерживает множество режимов запусков развертки, которые можно устанавливать как вручную, так и автоматически. Функция самописца будет полезна для накопления исследовательских данных с целью последующей обработки или анализа. Доступны такие режимы сбора данных, как выборка, усреднение и детектор пиков. Кроме того, внутренняя память осциллографа может хранить до 15 профилей пользовательских настроек, за счет чего упрощается проведение разнотипных испытаний и работа нескольких специалистов.
Для отображения данных служит цветной дисплей диагональю 14 см, на котором удобно применять растяжку фрагмента осциллограммы, что часто требуется при поиске спорадических и небольших по масштабу искажений или помех.
Документы
68d13a4eab1c00a15edc201ac43f1732
128,1 кб
|
Внесен в ГосРеестр
|
Да |
|
Тип
|
Цифровой |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
60 МГц |
|
Частота дискретизации
|
1 Гвыб/c |
|
Диагональ дисплея, дюйм
|
5,6" |
|
Интерфейсы
|
USB |
|
Питание
|
100-240 В |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
320 x 240 |
|
Гарантия, (мес)
|
36 |
Отзывы
Оставить отзыв
Загрузка отзывов...
- Осциллограф GDS-71062A
- Шнур питания
- Пробник GTP-070A-4 2 шт
- Инструкция по эксплуатации на CD
- Краткая инструкция по эксплуатации
| Канал вертикального отклонения | Число каналов | 2 |
| Полоса пропускания (-3дБ) |
0…60 МГц Ограничение полосы пропускания до 20 МГц |
|
| Коэф. отклонения (Коткл.) | 2 мВ/дел…10 В/дел (шаг 1-2-5) | |
| Погрешность установки Коткл. | ± 3 % | |
| Время нарастания | ≤ 5,8 нс | |
| Входной импеданс | 1 МОм (± 2 %) / 16 пФ | |
| Макс. входное напряжение | 300 В (DC+AС пик, до 1 кГц) | |
| Диапазон смещения |
±0,4 В – при 2 мВ/дел…50 мВ/дел ± 4 В – при 10 мВ/дел…500 мВ/дел ± 40 В – при 1 В/дел…5 В/дел |
|
| Режимы работы | Канал 1, канал 2, канал 1 (2) инвертированный, канал 1 и 2 | |
| Математика | +, -, х; БПФ/дБ и БПФ с.к.з./мВ на участке 1 кб | |
| Канал горизонтального отклонения | Коэф. развертки (Кразв.) | 1 нс/дел…50 с/дел (шаг 1-2-5), самописец 250 мс/дел – 50 с/дел |
| Погрешность установки Кразв. | ± 0,01 % | |
| Режимы работы | Основной, задержанный, ZOOM окна, самописец, X-Y | |
| Синхронизация | Источники синхросигнала | Канал 1, канал 2, сеть, внешний (Ext) |
| Режимы запуска развертки |
Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту, по длительности импульса (20 нс…10 с), пред- (10дел. максимум) и послезапуск (1000 дел.) |
|
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC | |
| Чувствительность синхронизации |
0…25 МГц: 0,5 деления или 5 мВ 25 МГц – 60/100: 1,5 деление или 15 мВ |
|
| Аналого-цифровое преобразование | Разрешение по вертикали | 8 бит |
| Частота дискретизации | 1 ГГц на каждый канал (наблюдение однокр. сигналов с полосой спектра до 100 МГц без интерполяции) | |
| Эквив. частота дискретиз. | 25 ГГц | |
| Длина записи | 1 Мб (2 Мб при объединении каналов) | |
| Пиковый детектор | 10 нс | |
| Режимы работы | Выборка, пик. детектор (> 10 нс); усреднение (2 /…/ 256) | |
| Курсорные измерения | Функции | ΔU; ΔT; 1/ΔT |
| Автоматические измерения | Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
| Функции по горизонтали | f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%) | |
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |
| Дополнительные возможности | Интерфейс | USB (файлы BMP, CSV- cохр. экранов и SET- профилей) |
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |
| Режим X-Y | Х – кан 1; Y – кан 2; разность фаз < 3° до 100 кГц | |
| Внутренняя память | Запись/считывание: 15 осциллограмм; 15 профилей | |
| Выход калибратора | Встроенный выход калибратора (меандр) в диапазоне 1 …100 кГц (разреш. 1 кГц) и регулир. скважностью 5…95% (разреш. 5%) | |
| Общие данные | ЖК-дисплей | Цветной (TFT), диагональ14см, 8 × 10 дел (разрешение 320 х 240) |
| Напряжение питания | 100…240 В, 48…63 Гц (автовыбор); потребл. 18 Вт | |
| Габаритные размеры | 140 х 142 х 310 мм | |
| Масса | 2,5 кг | |
| Параметры пробника GTP-060A-2* | ||
|
Положение переключателя 1х |
Коэфф. ослабления | 1:1 |
| Полоса пропускания | 0…6 МГЦ | |
| Входное сопротивление | 1 МОм ± 2% | |
| Входная емкость | 128 пФ | |
| Макс. входное напряжение | 300 В КАТ I, 150 В КАТ II (DC + пик. AC) | |
| Положение переключателя 10х | Коэфф. ослабления | 10:1 |
| Полоса пропускания | 0…60 МГц | |
| Входное сопротивление | 10 МОм ± 2% | |
| Входная емкость | 23 пФ | |
| Макс. входное напряжение | 500 В КАТ I, 300 В КАТ II (DC + пик. AC) | |
| * Изготовитель оставляет за собой право, без предварительного уведомления, заменять пробник типа GTP-060A-2 на пробник с аналогичной спецификацией. | ||
