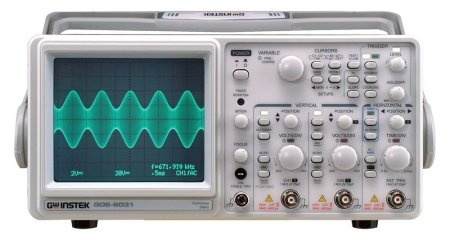

Осциллограф GW Instek GOS-6031 – лабораторный прибор универсального класса в двухканальном исполнении с полосой пропускания 30 МГц. Модель представляет собой измеритель аналогового типа на основе 6-дюймовой электронно-лучевой трубки, собранный на SMD-компонентах. Устройство характеризуется простотой использования и высокой эксплуатационной надежностью. От младшей модификации серии GOS-60xx цифровой осциллограф отличается наличием расширенного перечня измерительных функций.
Функциональные возможности:
ЭЛТ, используемая в качестве дисплея, обладает высокой интенсивностью свечения, обеспечивая четкое изображение даже при высокоскоростной развертке. Измерительные входы GW Instek GOS-6031 с максимальной чувствительностью 1 мВ/дел. и активным сопротивлением 1 МОм выдерживают напряжение номиналом до 400 В при прямом подключении и до 600 В при использовании делителя, что позволяет применять прибор для контроля параметров силовых систем. Параллельное отслеживание сигналов по двум каналам возможно в поочередном или попеременном режиме, для чего используется коммутатор с частотой переключения 250 кГц. В режиме Z-входа доступна функция яркостной модуляции входного сигнала.
Дополнительный 50-омный выход для первого канала, размещенный на задней панели осциллографа GW Instek GOS-6031, можно задействовать при тестировании радио- и телеоборудования. При отслеживании сигналов низких номиналов предусмотрена возможность использования 5-, 10- или 20-кратной растяжки развертки. При этом входной сигнал может отображаться на основной или растянутой развертке, либо на обеих одновременно. Набор подключаемых фильтров в канале внешней синхронизации обеспечивает прохождение через тракт сигнала определенной частоты или типа. Работа с ТВ-сигналами возможна как с внешней, так и внутренней синхронизацией.
Особенности:
- Режим автоматического измерения частоты входного сигнала в пределах полосы пропускания в выбранном канале, с поддержкой автоматического переключения между каналами, дает возможность обходиться без внешнего частотомера.
- Функция курсорных измерений позволяет с высокой точностью определять между двумя уровнями сигнала временные интервалы, ограниченные курсорами, и частотный показатель.
- Встроенная память служит для сохранения 10 вариантов параметров установок осциллографа, благодаря чему можно, при необходимости, быстро менять настройки органов управления нажатием одной кнопки.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
29607-05 |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
30 МГц |
|
Срок гарантии (лет)
|
1 |
|
Дисплей (отображение данных)
|
ЭЛТ |
|
Размеры дисплея
|
80x100 мм |
|
Питание
|
100-240 В |
|
Гарантия, (мес)
|
12 |
- Осциллограф GOS-6031
- Шнур питания
- Пробник GTP-060A-4 2шт
- Инструкция по эксплуатации
| Канал вертикального отклонения | |
| Полоса пропускания (-3 дБ) | 0 … 30 МГц (0 ... 7 МГц при 1 мВ/дел, 2 мВ/дел) |
| Коэффициент отклонения | 1 мВ/дел … 20 В/дел (шаг 1-2-5) |
| Погрешность установки |
± 3% (5 мВ/дел ... 20 В/дел) ± 5% (1 мВ/дел, 2 мВ/дел) |
| Регулировка | Плавное перекрытие в 2,5 раза |
| Время нарастания | ≤ 11,7 нс (≤ 50 нс при 1 мВ/дел, 2 мВ/дел) |
| Входной импеданс | 1 МОм/25 пФ |
| Максимальное входное напряжение | 400 В (DC + ACпик.) при ≤ 1 кГц |
| Режимы работы | Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно |
| Канал горизонтального отклонения | |
| Коэффициент развертки | 0,2 мкс/дел … 0,5 с/дел (шаг 1-2-5), растяжка х5, х10, х20 |
| Погрешность установки |
±3% ±5% при растяжке х5, х10 ±8% при растяжке х20 |
| Регулировка | Плавное перекрытие в 2,5 раза |
| Минимальное значение | 100 нс/дел (10 нс/дел - 50 нс/дел - некалиброванные) |
| Синхронизация | |
| Режимы синхронизации | Автоколебательный, ждущий, ТВ (кадр, строка) |
| Источники синхронизации | Автовыбор, канал 1, канал 2, сеть, внешний |
| Фильтры синхронизации | Связь по переменному току, ФВЧ, ФНЧ |
| Внешняя синхронизация |
Макс. уровень: 400 В (DC + ACпик.) при ≤ 1 кГц Вх. импеданс: 1 МОм/25 пФ |
| Функция HOLD-OFF | Ручная регулировка стабильности запуска развертки |
| Курсорные измерения | |
| Функции | V, Т, 1/Т |
| Разрешение | 1/25 деления |
| Диапазон эффективных измерений | По вертикали ±3 дел., по горизонтали ±4 |
| Измерение частоты | |
| Частотный диапазон | 50 Гц … 30 МГц |
| Погрешность измерения | ±0,01% |
| Чувствительность | 2 дел (источник синхросигнала - кан1 или кан2) |
| X-Y вход | |
| Полоса пропускания | 0 ... 500 кГц (-3дБ) |
| Коэффициент отклонения | 1 мВ/дел ... 20 В/дел |
| Разность фаз X-Y | ≤ 3° в диапазоне 0 ... 50кГц |
| Z-вход | |
| Частотный диапазон | 0 ... 2 МГц |
| Чувствительность | 5 В (макс. до 30 В DC+AСпик. при ≤ 1 кГц) |
| Входное сопротивление | 47 кОм |
| ЭЛТ | |
| Экран | 8 x 10 дел. (1 дел.=10 мм), маркеры - 0%, 10%, 90, 100% |
| Напряжение ускорения | 2 кВ |
| Общие данные | |
| Напряжение питания | 100 В / 120 В / 230 В ± 10%, 50 / 60 Гц |
| Габаритные размеры | 275 x 130 x 370 мм |
| Масса | 7,2 кг |
