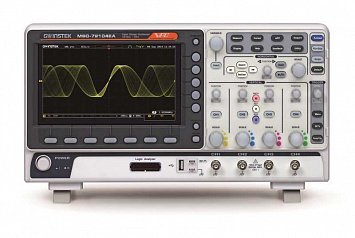

Осциллограф GW Instek MSO-72074EA

Осциллограф GW Instek MSO-72074EA - совмещает в себе функции 16-канального логического анализатора, анализатора спектра и 2-канального генератора СПФ. С помощью прибора вы можете регистрировать аналоговые, цифровые и РЧ сигналы с их классификацией по времени. Обширный функционал устройства делает его подходящим вариантом как для лабораторных исследований, требующих высокой точности, так и для образовательных целей.

Особенности:

• 4 входных канала.
• Полоса пропускания 70 МГц.
• Предельное значение частоты дискретизации 1 ГГц. В режиме работы логического анализатора - 500 МГц.
• 16 цифровых каналов.
• Изолированный LAN- и USB-разъемы для соединения с внешними устройствами.
• До 100 часов регистрации данных.
• WVGA TFT-монитор с диагональю 20 см.

2-канальный генератор СПФ до 25 МГц:

Генератор способен воспроизводить до 13 различных форм сигналов. При этом он обеспечивает 14-битное вертикальное разрешение и частоту дискретизации 200 МГц. Благодаря этой функции в GW Instek MSO-72074EA, вы сами можете как загружать формы сигналов, так и настраивать их параметры.

Встроенный анализатор спектра с диапазоном измерения от 0 до 500 МГц:

Высокоэффективный процессор и продуманный алгоритм анализа отсчетов позволяют устройству визуализировать формы сигналов в режиме on-line. При этом вы можете установить начальную, центральную, конечную частоту и диапазон таким же образом, как это делается в стандартных анализаторах спектра.

16-канальный логический анализатор:

Благодаря наличию этой опции при подключении соответствующих пробников, вы можете применять прибор качестве построителя логических диаграмм. При этом в этом режиме устройство может работать как самостоятельно, так и совместно с просмотром аналоговых сигналов.

Режим “поисковой машины”:

Функционирование в этом режиме позволяет GW Instek MSO-72074EA обнаруживать редкие неисправности и помехи в сигнале по заданным условиям, например, по фронту, срезу и длительности сигнала. Все события наглядно отображаются в верхней части дисплея, что значительно сокращает время поиска аномалий и упрощает эксплуатацию цифрового осциллографа.

Режим сегментированной памяти:

Данная функция делит осциллограмму на задаваемое число сегментов. Этот режим позволяет сократить расстояние между синхроимпульсами, а при обнаружении редкой помехи - отобразить на экране именного ее без другой информации. Также этот режим позволяет GW Instek MSO-72074EA проводить статистические измерения по каждому сегменту. При этом все результаты исследования можно отобразить в виде таблиц или гистограмм на дисплее устройства. Данные вы можете перенести на внешний носитель памяти для постобработки.

Комфортное использование и удаленное управление:

Оснащение двумя портами: USB и RS-232, вы можете подсоединить прибор к внешнему оборудованию, например, к ПК для удаленного использования и сохранения данных. Кроме этого, вы можете дополнительно подключить интерфейсы LAN, GPIB для связи с внешним монитором.
