Артикул:
m-116734
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Портативный
Количество каналов
—
1
Полоса пропускания
—
60 МГц
Частота дискретизации
—
0,5 Гвыб/c
Все характеристики
34 062 руб.
/шт Достаточно
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

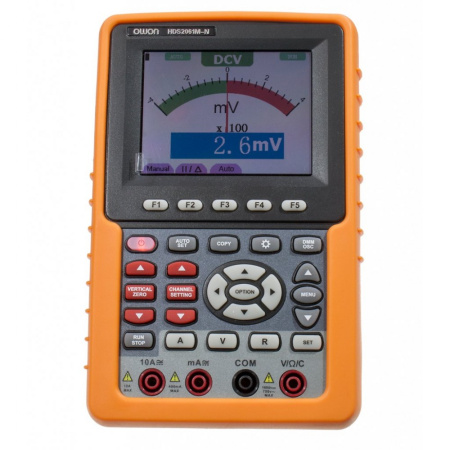

HDS2061M-N одноканальный портативный цифровой осциллограф OWON. Осциллограф HDS2061M-N имеет полосу пропускания 60 МГц, скорость выборки 500 МВ/с и объем памяти 6000 точек. Осциллографом реализуются функции как курсорных так и автоматических измерений, так же портативный осциллограф HDS2061M-N имеет встроенный мультиметр позволяющий реализовывать измерения напряжения, тока, сопротивления и ёмкости, а также выполнять тестирование цепи на проподимости и проводить проверку диодов. Осциллограф HDS2061M-N оснащен ярким дисплеем диагональю 3.7" (9.5 см.).
Особенности:
- Полоса пропускания осциллографа: 60 МГц;
- Максимальная частота дискретизации: в реальном времени 500 МВ/с;
- Количество каналов: 1;
- Глубина памяти 6K, вертикальное разрешение 8 бит;
- Чувствительность осциллографа 5 мВ/ дел - 5 В/дел, развертка 5 нс/дел - 100 с/дел;
- Синхронизация: Edge, Video (чет. или нечет. поля или строки, номер строки), Alternative, Hold-Off, подключаемые фильтры НЧ и ВЧ;
- Автоматические измерения 20 параметров;
- 4 ячейки памяти для запоминания осциллограмм;Математические функции: сложение, вычитание, умножение, деление, FFT;
- Режим курсорных измерений;
- Регистратор до 1000 фреймов, регулируемая чувствительность запуска, сохранение осциллограмм нажатием одной кнопки;
- Мультиметр на 4000 отсчетов: напряжение (AC/DC), ток (AC/DC), сопротивление, емкость, прозвонка, диодный тест;
- Новый дизайн и более удобное управление;
- Кнопка управления подсветкой, дата и время;
- Цветной ЖК-дисплей (3.7"), разрешение 640x480;
- Интерфейсы: USB device, USB диск;
- Встроенный литиевый аккумулятор обеспечивает до 6 часов автономной работы.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Портативный |
|
Количество каналов
|
1 |
|
Полоса пропускания
|
60 МГц |
|
Частота дискретизации
|
0,5 Гвыб/c |
|
Диагональ дисплея, дюйм
|
3,7" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейс
|
USB, RS-232 |
|
Питание
|
Сменный Li-Ion аккумулятор |
|
Разрешение дисплея
|
640 x 480 |
|
Гарантия, (мес)
|
24 |
- HDS2061M-N
- Батарея
- Адаптер постоянного тока
- Щуп осциллографа 2шт
- Измерительный провод мультиметра 2шт
- Кабель mini-USB
- Модуль для измерения малых емкостей
- Инструменты для регулировки щупов
- Кабель USB или кабель RS-232C
- Инструкция по эксплуатации
- Компакт-диск (программное обеспечение)
- Мягкая сумка-чехол
- Выходной разъем для тестового прямоугольного сигнала 1 кГц, 5 В
| Осциллограф | ||
| Полоса пропускания | 60 МГц | |
| Скорость нарастания фронта | ≤ 5,8 нс | |
| Количество каналов | 1 канал + DMM | |
| Чувствительность по вертикали | от 5 мВ/дел до 5 В/дел. | |
| Погрешность измерений | 3% | |
| Разрешение по вертикали | 8 бит | |
| Скорость развертки | от 5 нс/дел. до 100 с/дел. | |
| Входные параметры | ||
| Входной импеданс | 1 МОм, 10 пФ | |
| Режимы входа | AC, DC, GND | |
| Максимальное входное напряжение | ± 400 В ампл., САТI, САТII | |
| Коэффициент деления (стандартных пробников) | х1; х10 | |
| Коррекция по поэффициенту пробника | х1; х10; х100; х1000 | |
| Система синхронизации | ||
| Режимы синхронизации | авто, нормальный, единичный захват | |
| Условия синхронизации | по уровню, видео, альтернативный | |
| Система цифровой обработки | ||
| Тип выборки | в реальном времени | |
| Скорость выборки | 500 МВ/с | |
| Объем памяти | 6 К | |
| Режим выборки | прямая выборка, регистрация пиков, усреднение | |
| Алгоритм восстановления сигнала | sin(x)/x | |
| Система измерений и математической обработки | ||
| Автоматические измерения | Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B↑, Delay A→B↓, +Width, -Width, +Duty, -Duty | |
| Функции математические | сложение, вычитание, умножение, деление, БПФ | |
| Мультиметр | ||
| Предел измерения | Разрешение | Точность |
| Постоянное напряжение (VDC) | ||
|
Входной импеданс: 10 МОм. Максимальное входное напряжение: 1000 В (постоянное напряжение или размах переменного напряжения). |
||
| 400,0 мВ | 100 мкВ | ±(1%+2) |
| 4,000 В | 1 мВ | |
| 40,00 В | 10 мВ | |
| 400,0 В | 100 мВ | |
| 1000,0 В | 1 В | |
| Переменное напряжение (VAC) | ||
|
Входной импеданс: 10 МОм. Максимальное входное напряжение: 750 В (переменное напряжение, эффективное значение). Частотный диапазон: 40–400 Гц. Отображаемое значение: эффективное значение синусоидальной волны. |
||
| 4,000 В | 1 мВ | ±(1%+3) |
| 40,00 В | 10 мВ | |
| 400,0 В | 100 мВ | |
| 750,0 В | 1 В | ±(1,5%+3) |
| Постоянный ток (DC) | ||
| 40,00 мА | 10 мкА | ±(1,5%+1) |
| 400,0 мА | 100 мкА | ±(1,5%+1) |
| 10 А | 10 мА | ±(3%+3) |
| Переменный ток (АC) | ||
| 40,00 мА | 10 мкА | ±(1,5%+1) |
| 400,0 мА | 100 мкА | ±(2%+1) |
| 10 А | 10 мА | ±(5%+3) |
| Сопротивление | ||
| 400,0 Ом | 0,1 Ом | ±(1%+3) |
| 4,000 кОм | 1 Ом | ±(1%+1) |
| 40,00 кОм | 10 Ом | |
| 400,0 кОм | 100 Ом | |
| 4,000 МОм | 1 кОм | |
| 40,00 МОм | 10 кОм | ±(1,5%+3) |
| Емкость | ||
| 51,20 нФ | 10 пФ | ±(3%+3) |
| 512,0 нФ | 100 пФ | |
| 5,120 мкФ | 1 нФ | |
| 51,20 мкФ | 10 нФ | |
| 100 мкФ | 100 нФ | |
| Проверка диодов | ||
| Диапазон напряжений | 0–1,5 В | |
| Прозвонка электрических цепей | ||
| Если сопротивление обследуемой цепи менее 50 Ом | звучит сигнал | |
| Общие характеристики | ||
| Питание | 100-240 В / Li-ion 7.4 В (автономная работа 6 часов) | |
| Дисплей | 3,7" технология TFT, подсветка LCD | |
| Разрешение дисплея | 640 х 480 | |
| Размеры | 18 см х 11,5 см х 4 см | |
| Масса | 645 г | |
