ГОСРЕЕСТР
Артикул:
m-121430
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Анализатор спектра
Номер записи в ГосРеестре СИ
—
92628-24
Мин. частота (кГц)
—
9
Макс. частота (ГГц)
—
6.3
Все характеристики
421 120 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

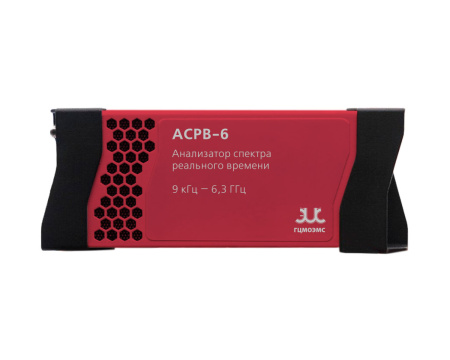

Портативный USB-анализатор спектра реального времени ГЦМО ЭМС АСРВ-6 — это продвинутый прибор для анализа и измерения электромагнитных помех и сигналов в широком диапазоне частот. Благодаря своей компактности, высокой производительности и удобству использования, он идеально подходит для инженеров, тестировщиков и исследователей, работающих с радиочастотными и микроволновыми сигналами.
Одним из ключевых достоинств АСРВ-6 является его широкая полоса частот, которая охватывает диапазон от 9 кГц до 6.3 ГГц. Это делает его идеальным инструментом для анализа и измерения широкого спектра сигналов и помех в различных приложениях, таких как радиосвязь, беспроводные сети, радиолокация и микроволновая техника.
Прибор оснащен полосой анализа 100 МГц и скоростью развертки спектра 300 ГГц/сек, что позволяет ему захватывать и анализировать быстро меняющиеся сигналы и помехи в реальном времени. Благодаря цифровой обработке сигналов на основе технологии ПЛИС (FPGA), АСРВ-6 обеспечивает высокую точность и стабильность измерений, а также низкий уровень шумов.
Одной из уникальных особенностей АСРВ-6 является его совместимость с интерфейсом API, что позволяет интегрировать его в автоматизированные системы тестирования и контроля. Графический интерфейс SAStudio4 делает работу с прибором удобной и интуитивно понятной, а интерфейс USB-С 3.0/2.0 обеспечивает быструю и надежную передачу данных между прибором и компьютером.
Кроме того, АСРВ-6 оснащен встроенным генератором сигналов, который позволяет выполнять калибровку и тестирование прибора в полевых условиях. Также он имеет функцию удаленного управления, что позволяет управлять прибором и получать данные с него дистанционно.
В заключение, портативный USB-анализатор спектра реального времени ГЦМО ЭМС АСРВ-6 — это высокопроизводительный и многофункциональный прибор, который идеально подходит для работы с радиочастотными и микроволновыми сигналами. Его широкая полоса частот, высокая скорость развертки спектра, совместимость с интерфейсом API и удобный графический интерфейс делают его незаменимым инструментом для инженеров, тестировщиков и исследователей, работающих в области радиоэлектроники и электромагнитной совместимости.
Документы
92628-24
304,6 кб
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Номер записи в ГосРеестре СИ
|
92628-24 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
6.3 |
|
Фазовый шум
|
-112 дБн/Гц |
|
Максимальный измеряемый уровень
|
+23 дБм |
|
Опорный генератор
|
±1×10-6 |
|
Интерфейс
|
USB |
|
Питание
|
5 В |
|
Гарантия, (мес)
|
12 |
- Анализатор спектра
- Флеш-накопитель
- Кабель USB 3.0 2шт
- Блок питания
| Частота | |||||
| Диапазон частот | 9 кГц — 6,3 ГГц | ||||
| Начальная погрешность установки частоты | < 1 x 10-6, поддержка ручной корректировки программы | ||||
| Опорный генератор | Встроенный или внешний, программно-управляемое переключение Старение встроенного термокомпенсированного кварцевого генератора (TCXO) с частотой 10 МГц < 1 x 10-6/год, дрейф температуры < 1 x 10-6 | ||||
| Чистота спектра | |||||
| Однополосный фазовый шум | дБн/Гц |
|
|
|
|
| Несущая частота | 500 МГц | 1 ГГц | 3 ГГц | 6 ГГц | |
| 1 кГц | -112,8 | -107,5 | -99,3 | -93,1 | |
| 10 кГц | -120,6 | -114,2 | -103,6 | -101,2 | |
| 100 кГц | -120,1 | -112,5 | -101,8 | -99,3 | |
| 1 МГц | -134,1 | -132,8 | -127,7 | -122,7 | |
| Остаточный отклик Подавление ложных сигналов включено дБмВт Полоса разрешения (RBW) = 1 кГц Пиковый детектор положительных сигналов | Диапазон частот | R. L. = 0 дБмВт | R. L. = -20 дБмВт | R. L. = -50 дБмВт | |
| 100 кГц — 100 МГц | < -90 | < -110 | < -104 | ||
| 100 МГц — 6,3 ГГц | < -90 | < -110 | < -125 | ||
| Остаточный отклик Подавление ложных сигналов выключено дБмВт | 100 кГц — 100 МГц | < -90 | < -100 | < -100 | |
| 100 МГц — 6,3 ГГц | < -77 | < -95 | < -115 | ||
| Подавление радиопомех от зеркального канала | > +35 дБн (подавление ложных сигналов выключено, типовое значение), > +90 дБн (подавление ложных сигналов включено) | ||||
| Помехи, связанные с гетеродином | < -65 дБн (смещение центральной частоты ± N x 125 MГц, N = 1, 3, 5…) | ||||
| Линейность | |||||
| IIP3 (дБмВт) Интервал 2 МГц -6 дБFs/тон | 1 ГГц | 3 ГГц | 6 ГГц | ||
| R. L. = +20 дБмВт | 51,8 | 44,9 | 40,7 | ||
| R. L. = 0 дБмВт | 30,8 | 30,5 | 27,4 | ||
| R. L. = -20 дБмВт | 12,3 | 11,6 | 7,5 | ||
| R. L. = -50 дБмВт | -25,2 | -23,6 | -25,2 | ||
| IIP2 (дБмВт) Интервал 2 МГц -6 дБFs/тон | 1 ГГц | 2 ГГц | 3 ГГц | ||
| R. L. = +20 дБмВт | > 80 | > 85 | > 85 | ||
| R. L. = 0 дБмВт | > 80 | > 80 | > 80 | ||
| R. L. = -20 дБмВт | > 70 | > 70 | > 70 | ||
| R. L. = -50 дБмВт | > 65 | > 65 | > 70 | ||
| Обработка сигналов | |||||
| Полоса анализа | Максимум 100 МГц, аналоговая полоса ПЧ установлена равной 1, коэффициент децимации 1 | ||||
| Синфазно-квадратурные данные (IQ) | 125 выборок в секунду Коэффициент децимации: 1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096 на основе ПЛИС, всего 13 градаций, АЦП 14/12 бит с обработкой ЦОС и выходом шириной 8/16/32 бит | ||||
| Ёмкость запоминающего устройства | Объём встроенной памяти 128 Мбайт | ||||
|
|
Поддерживает непрерывное и бесперебойное хранение данных, если скорость генерации данных меньше пропускной способности шины, а ёмкость ЗУ ограничена только ёмкостью жёсткого диска | ||||
| Отклик к сигналу внешнего запуска | Максимальная частота отклика 500 раз/с | ||||
| Вывод аналоговой промежуточной частоты (ПЧ) | Отсутствует | ||||
| Амплитуда | |||||
| Максимальная безопасная входная мощность (CW) | +26 дБмВт | 30 МГц — 6,3 ГГц и предусилитель выключен (оп. уровень (R. L.) ≥ 0 дБмВт) | |||
|
|
+10 дБмВт | 100 кГц — 30 MГц или предусилитель включён (оп. уровень (R. L.) < 0 дБмВт) | |||
| Максимальное напряжение | ± 15 В постоянного тока | ||||
| Диапазон отображения | Средний уровень собственных шумов (DANL) — +26 дБмВт | ||||
| Погрешность амплитуды | ± 1,5 дБ | ||||
| Пульсация спектра в полосе пропускания ПЧ | ± 1,75 дБ (аналоговая полоса пропускания по ПЧ 100 МГц) | ||||
| Опорный уровень (R. L.) | –50 дБмВт — +23 дБмВт | ||||
| РЧ-предусилители | Преобразователи частоты (частота ≥ 30 МГц) оборудованы предусилителем, который можно настроить на автоматическое включение или принудительное выключение | ||||
| КСВН | < 1,7:1 | 30 МГц — 6,3 ГГц (R. L. ≥ +10 дБмВт) | |||
| < 2,0:1 | 30 МГц — 6,3 ГГц (R. L. ≥ 0 дБмВт) | ||||
| < 2,5:1 | 30 МГц — 6,3 ГГц (R. L. ≥ –40 дБмВт) | ||||
| Средний уровень собственных шумов (DANL) дБмВт/Гц | Диапазон частот | R. L. = 0 дБмВт (коэффициент усиления ПЧ = 2) | R. L. = –20 дБмВт (коэффициент усиления ПЧ = 2) | R. L. = –50 дБмВт (коэффициент усиления ПЧ = 2) | |
| Полоса разрешения (RBW) = 10 кГц Детектор среднеквадратичного (RMS) значения сигнала | 9 кГц | -106,4 | -117,5 | -119 | |
| 1 МГц — 100 МГц | -134,1 | -139 | -137,6 | ||
| 100 МГц — 3,0 ГГц | -133,2 | -151,7 | -160,1 | ||
| 3,0 ГГц — 6,3 ГГц | -127,2 | -144,6 | -161,7 | ||
| Стандартный анализ спектра | |||||
| Детектор линии развёртки | Положительный пиковый, отрицательный пиковый, среднеквадратичный, нормальный, выборки | ||||
| Полоса разрешения (RBW) | 1 Гц — 10 МГц | ||||
| Полоса видеосигнала (VBW) | 1 Гц — 10 МГц | ||||
| Операции над графиками | Очистка и запись, удержание максимального/минимального значений, усреднённые значения, стоп-кадр | ||||
| Представление данных | ПО SAStudio4 предоставляет обычный спектр, частотно-временную диаграмму (спектрограмму) и статистические данные | ||||
| Скорость развёртки — Стандартный анализ спектра | 310,3 ГГц/с | ПЛИС | RBW ≥ 250 кГц, окно Блэкмана-Натталла, подавление шумов: стандартное | ||
| 150,2 ГГц/с | ПЛИС | RBW = 250 кГц, окно Блэкмана-Натталла, подавление шумов: усиленное | |||
| 38,7 ГГц/с | ПЛИС | RBW = 30 кГц, окно Блэкмана-Натталла, подавление шумов: усиленное | |||
| 1,8 ГГц/с | ЦПУ | RBW = 1 кГц, окно Блэкмана-Натталла, подавление шумов: усиленное | |||
| Анализ данных / Нулевой диапазон измерения | |||||
| Максимальное разрешение по времени | 16 нс | ||||
| Максимальная полоса анализа | 50 MГц | ||||
| Режимы детектирования | Положительный пиковый, выборки, средних значений, среднеквадратичный | ||||
| Анализ спектра в реальном времени | |||||
| БПФ-анализ (FFT) | Реализован механизм БПФ в формате с плавающей запятой на основе ПЛИС Поддерживается сжатие частоты воспроизведения кадров и детектирование линии развёртки Между кадрами БПФ не допускается разрывов или перекрытий | ||||
| Частота обновления БПФ = 10 ^ 9 нс/(N x D x 8 нс), POI (вероятность захвата сигналов) = 2 x N x D x 8 нс N — количество точек БПФ (1024, 512, 256, 128, 64, 32), а D — коэффициент децимации (1, 2, 4, 8...) | |||||
| Типовые настройки | Частота обновления данных БПФ | POI (вероятность захвата сигналов) | |||
| N = 1024, D = 1 | 122 070 раз/с | 16,384 мкс | |||
| N = 32, D = 1 | 3 906 250 раз/с | 0,512 мкс | |||
| Полоса анализа в реальном времени | 100 МГц | ||||
| Оконная функция | Окно Блэкмана-Натталла, окно с плоской вершиной | ||||
| Полоса разрешения (RBW) | 14,73 МГц — 3,59 кГц (окно с плоской вершиной), 7,81 МГц — 1,90 кГц (окно Блэкмана-Натталла), 13 градаций для каждого типа окна | ||||
| Разрешение по амплитуде | 0,75 дБ | ||||
| Генератор сигналов (опция ТГ) | |||||
| Диапазон частот | 100 кГц — 6,3 ГГц, с шагом 10 Гц | ||||
| Диапазон мощности | -50 дБмВт — 0 дБмВт, с шагом 0,25 дБ | ||||
| КСВН | < 2,0:1 | 30 МГц — 6,3 ГГц | |||
| Негармонические фазовые шумы | < -50 дБн | ||||
| Гармоническая волна | 100 кГц — 30 MГц | 30 MГц — 1,6 ГГц | 1,6 ГГц — 3 ГГц | 3 ГГц — 3,2 ГГц | 3 ГГц — 6,3 ГГц |
| Вторая гармоника | < -10 дБн | < -10 дБн | < -20 дБн | <-20 дБн | < -20 дБн |
| Третья гармоника и выше | < -10 дБн | < -10 дБн | < -20 дБн | <-20 дБн | < -20 дБн |
| Утечка сигнала на приёмник | 100 кГц — 30 МГц | > +90дБн | |||
| 30 МГц — 3 ГГц | > +80 дБн | ||||
| 3 ГГц — 6,3 ГГц | > +70 дБн | ||||
| Общие характеристики | |||||
| Входы и выходы | Источник питания | Тип C (1), выделенный порт источника питания, необходимо обеспечить пиковую мощность источника питания 5 В, 2 A Допустимый диапазон напряжения 4,75 — 5,25 В, пульсации менее 200 мВ пик-пик | |||
| Данные | Тип-C (2), USB 3.0 (USB 2.0 доступен, но с ограниченной шириной полосы пропускания) | ||||
| Вход РЧ-сигнала | Разъём SMA (F), полное входное сопротивление 50 Ом | ||||
| Вход внешних опорных тактовых сигналов | Разъём MCX (F) (1), амплитуда ≥ 1.5 В пик-пик, полное входное сопротивление 330 Ом | ||||
| Выход внешних опорных тактовых сигналов | Отсутствует | ||||
| Вход внешнего запуска | Встроенный в плату MUXIO, 3.3 В КМОП, высокоомный | ||||
| Выход внешнего запуска | Встроенный в плату MUXIO (тип C), 3.3 В КМОП | ||||
| Выход ПЧ аналогового сигнала | Отсутствует | ||||
| Потребляемая мощность | Пиковая 10 Вт, типовая 7 Вт — 10 Вт | ||||
| Температура эксплуатации | 0 — +60 °С (стандартный температурный класс) | ||||
| –20 — +70 °С (опция расширенного диапазона температурных классов, пластмассовый корпус и вентилятор в комплект не входят) | |||||
| –40 — +70 °С (опция широкого диапазона температурных классов, пластмассовый корпус и вентилятор в комплект не входят) | |||||
| Температура хранения | –20 — +70 °С (стандартно) | ||||
| –40 — +85 °С (опция широкого диапазона температурных классов с широким диапазоном температур, пластмассовый корпус и вентилятор в комплект не входят) | |||||
| Масса и габариты | 142 x 54 x 16 мм, 159 г (без учёта защитного футляра и конструктивных элементов, включая длину разъёма) 156 x 62 x 22 мм, 296 г (с учётом защитного футляра и конструктивных элементов, включая длину разъёма) | ||||
| Код | Опция | Пояснение | |||
| ТГ | Встроенный генератор сигналов (аппаратная опция) | Генератор сигналов 100 кГц — 6,3 ГГц | |||
| О1 | Встроенный опорный генератор OCXO (аппаратная опция) | Обеспечение большей стабильности генератора опорных импульсов | |||
| ИО1 | Внешняя плата MUXIO | Преобразование интерфейса MUXIO в несколько разъёмов MMCX для подключения триггерного входа, выхода и других сигналов | |||
| ИО2 | Внешний модуль ГНСС | Стандартный модуль ГНСС, подключённый к MUXIO | |||
| ИО3 | Внешний модуль ГНСС с ОСХО | Модуль ГНСС с привязкой к термостатированному кварцевому генератору (OCXO) опорных импульсов | |||
| Т | Расширенный температурный диапазон | Расширение рабочей температуры до -40 — +50 °C | |||
