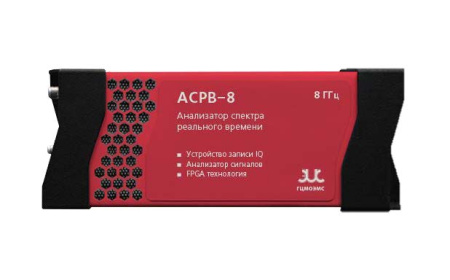

Портативный USB приёмник/анализатор спектра реального времени ГЦМО ЭМС АСРВ-8 - это компактное и мощное устройство для анализа радиосигналов, которое идеально подходит для различных приложений, таких как радиомониторинг, диагностика оборудования, радиосвязь и научные исследования. Благодаря своим уникальным характеристикам и современным технологиям, АСРВ-8 обеспечивает высокую точность и производительность в работе с радиосигналами.
Одной из ключевых особенностей АСРВ-8 является его способность работать в широкой полосе частот от 9 кГц до 8,5 ГГц. Это позволяет устройству анализировать сигналы в различных диапазонах, включая короткие, средние и длинные волны, а также диапазон очень высоких частот (VHF). Встроенный аналоговый генератор сигналов с полосой 100 кГц - 6,3/8,5 ГГц (в качестве опции) позволяет проводить калибровку и тестирование устройства, а также генерировать сигналы для различных приложений.
Для обеспечения высокой точности анализа АСРВ-8 оснащен полосой анализа 100 МГц с регулируемой частотой дискретизации. Это позволяет устройству захватывать и обрабатывать широкие полосы частот с высоким разрешением, обеспечивая точное определение характеристик сигналов. Более того, АСРВ-8 может оперативно отображать спектр сигналов в режиме реального времени со скоростью развертки спектра до 300 ГГц/с. Это означает, что пользователь может мгновенно видеть изменения в спектре сигналов и реагировать на них оперативно.
Для цифровой обработки сигналов АСРВ-8 использует современную технологию ПЛИС (FPGA). Это позволяет устройству выполнять сложные вычисления в режиме реального времени с высокой скоростью и точностью. Благодаря технологии FPGA, АСРВ-8 может выполнять широкий спектр задач по обработке сигналов, включая фильтрацию, усиление, компрессию и декомпрессию, а также преобразование Фурье.
Одной из ключевых характеристик АСРВ-8 является его низкий фазовый шум и средний уровень собственных шумов. Фазовый шум (1 ГГц) составляет -120 дБн/Гц при 10 кГц, а средний уровень собственных шумов (1 ГГц) составляет -169 дБн/Гц. Это гарантирует чистый и точный сигнал, что особенно важно при работе с слабыми или помехозащищенными сигналами.
Для удобства подключения и передачи данных АСРВ-8 оснащен интерфейсом USB. Это позволяет устройству подключаться к компьютерам или ноутбукам и передавать данные на них в режиме реального времени. Более того, АСРВ-8 имеет высоко совместимые интерфейсы API, которые позволяют интегрировать устройство с различными программными приложениями и системами управления.
Для удобства использования АСРВ-8 имеет графический интерфейс SAStudio4. Это позволяет пользователю легко настраивать параметры анализа, отображать спектры сигналов, сохранять и экспортировать данные в различных форматах. Более того, SAStudio4 обеспечивает удобное управление устройством и позволяет проводить сложные измерения и анализ сигналов.
В заключение, портативный USB приёмник/анализатор спектра реального времени ГЦМО ЭМС АСРВ-8 - это компактное и мощное устройство для анализа радиосигналов. Своей способностью работать в широком диапазоне частот, высокой точностью анализа и современными технологиями цифровой обработки сигналов, АСРВ-8 идеально подходит для различных приложений, таких как радиомониторинг, диагностика оборудования, радиосвязь и научные исследования.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Номер записи в ГосРеестре СИ
|
92628-24 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
8.5 |
|
Фазовый шум
|
-120 дБн/Гц |
|
Максимальный измеряемый уровень
|
+23 дБм |
|
Опорный генератор
|
±1×10-6 |
|
Интерфейс
|
USB |
|
Питание
|
5 В |
|
Гарантия, (мес)
|
12 |
- Анализатор спектра
- Флеш-накопитель
- Кабель USB 3.0 2шт
- Источник питания
| Частота | |||||
| Диапазон частот | 9 кГц — 8,5 ГГц | ||||
| Начальная погрешность установки частоты | <1 x 10-6, поддержка ручной корректировки программы | ||||
| Опорный генератор | Внутренний или внешний, программно-управляемое переключение Старение внутреннего термокомпенсированного кварцевого генератора (TCXO) 10 МГц <1 x 10-6/год, температурный дрейф <1 x 10-6; внутренний OCXO (опция), температурный дрейф <1 x 10-6 | ||||
| Чистота спектра | |||||
| Однополосный фазовый шум | дБн/Гц | ||||
| Несущая частота | 500 МГц | 1 ГГц | 3 ГГц | 8,5 ГГц | |
| 1 кГц | -114,3 | -110,8 | -102,7 | -93,3 | |
| 10 кГц | -126,5 | -120 | -110,5 | -102,5 | |
| 100 кГц | -125,1 | -120,1 | -111,7 | -102,4 | |
| 1 МГц | -134,8 | -133,5 | -125 | -117,1 | |
| Подавление ложных сигналов включено дБмВт Полоса разрешения (RBW) = 1 кГц | Диапазон частот | R. L. = 0 дБмВт | R. L. = -20 дБмВт | R. L. = -50 дБмВт | |
| 100 кГц — 100 МГц | < -101 | < -110 | < -104 | ||
| 100 МГц — 6,3 ГГц | < -87 | < -106 | < -115 | ||
| 6,3 ГГц — 8,5 ГГц | < -83 | < -96 | < -117 | ||
| Подавление ложных сигналов выключено | 100 кГц — 100 МГц | < -87 | < -102 | < -123 | |
| 100 МГц — 6.3 ГГц | < -76 | < -91 | < -113 | ||
| 6,3 ГГц — 8,5 ГГц | < -81 | < -94 | < -115 | ||
| Подавление радиопомех от зеркального канала | > +90 дБн (подавление помех включено), > +35 дБн (подавление помех отключено) | ||||
| Помехи, связанные с гетеродином | < -65 дБн (смещение центральной частоты ± (N/M) x 125 МГц, N/M = 1, 2, 3, 4, 5...) | ||||
| Обработка сигналов | |||||
| Полоса анализа | Максимум 100 MГц, коэффициент децимации 1 | ||||
| Синфазно-квадратурные данные (IQ) | 125 Мвыб/с Поддержка 120-125 Мвыб/с программно-регулируемая (опция), шаг 1 Гц Коэффициент децимации: 1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096 на основе FPGA, всего 13 градаций, АЦП 14/12 бит с обработкой ЦОС и выходом шириной 8/16/32 бит | ||||
| Ёмкость запоминающего устройства | Объём встроенной памяти 128 Мбайт | ||||
| Поддерживает непрерывное и бесперебойное хранение данных, если скорость генерации данных меньше пропускной способности шины, а ёмкость ЗУ ограничена только ёмкостью жёсткого диска | |||||
| Отклик к сигналу внешнего запуска | Максимальная частота отклика 500 раз/с | ||||
| Аналоговый выход ПЧ | Недоступен | ||||
| * Такие типовые значения показателей применимы для следующих условий: пуск и прогрев в течение 20 минут; температура окружающей среды 25 °С (внутренняя температура устройства 50 °С); стандартный режим развёртки — подавление ложных сигналов включено. | |||||
| Анализ данных / Нулевой диапазон измерения | |||||
| Максимальное разрешение по времени | 16 нс | ||||
| Максимальная полоса анализа | 50 МГц | ||||
| Режимы детектирования | Положительный пиковый, выборки, средних значений, среднеквадратичный | ||||
| Амплитуда | |||||
| Максимальная безопасная входная мощность (CW) | +26 дБмВт | 30 МГц — 8,5 ГГц предусилитель выключен (оп. уровень (R. L.) ≥ 0 дБмВт) | |||
| +10 дБмВт | 100 МГц — 30 МГц или предусилитель включён (оп. уровень (R. L.) < 0 дБмВт) | ||||
| Максимальное напряжение | ± 15 В постоянного тока | ||||
| Диапазон отображения | Средний уровень собственных шумов (DANL) — +26 дБмВт | ||||
| Погрешность амплитуды | ± 1,5 дБ | ||||
| Пульсация спектра в полосе пропускания ПЧ | ± 1,75 дБ (аналоговая полоса пропускания по ПЧ 100 МГц) | ||||
| Опорный уровень (R. L.) | –50 дБмВт — +23 дБмВт | ||||
| РЧ-предусилители | Настройка автоматического включения или принудительного выключения | ||||
| КСВН | < 1,7:1 | 30 МГц — 8,5 ГГц (R. L. ≥ +10 дБмВт) | |||
| < 2,0:1 | 30 МГц — 8,5 ГГц (R. L. ≥ 0 дБмВт) | ||||
| < 2,5:1 | 30 МГц — 8,5 ГГц (R. L. ≥ –40 дБмВт) | ||||
| Средний уровень собственных шумов (DANL) дБмВт/Гц | Диапазон частот | R. L. = 0 дБмВт (коэффициент усиления ПЧ = 3) | R. L. = –20 дБмВт (коэффициент усиления ПЧ = 3) | R. L. = –50 дБмВт (коэффициент усиления ПЧ = 3) | |
| Полоса разрешения (RBW) = 10 кГц Детектор среднеквадратичного (RMS) значения сигнала | 9 кГц | -113,6 | -122,2 | -140,5 | |
| 100 кГц — 100 МГц | -131,5 | -137,2 | -163,2 | ||
| 100 МГц — 3,0 ГГц | -131,7 | -149,7 | -166,6 | ||
| 3,0 ГГц — 6,3 ГГц | -143,8 | -144,4 | -164,6 | ||
| 6,3 ГГц — 7,5 ГГц | -127,4 | -140,1 | -161,2 | ||
| 7,5 ГГц — 8,5 ГГц | -123,8 | -137,5 | -158,8 | ||
| Стандартный анализ спектра | |||||
| Детектор линии развертки | Положительный пиковый, отрицательный пиковый, среднеквадратичный, нормальный, выборки | ||||
| Полоса разрешения (RBW) | 1 Гц — 10 МГц | ||||
| Полоса видеосигнала (VBW) | 1 Гц — 10 МГц | ||||
| Операции над графиками | Очистка и запись, удержание максимального / минимального значений, усреднённые значения, стоп-кадр | ||||
| Представление данных | ПО SAStudio4 предоставляет обычный спектр, частотно-временную диаграмму (спектрограмму) и статистические данные | ||||
| Скорость развёртки — Стандартный анализ спектра | 310,3 ГГц/с | ПЛИС | RBW ≥ 250 кГц, окно Блэкмана-Натталла, подавление шумов: стандартное | ||
| 150,2 ГГц/с | ПЛИС | RBW = 250 кГц, окно Блэкмана-Натталла, подавление шумов: усиленное | |||
| 38,7 ГГц/с | ПЛИС | RBW = 30 кГц, окно Блэкмана-Натталла, подавление шумов: усиленное | |||
| 1,8 ГГц/с | ЦПУ | RBW = 1 кГц, окно Блэкмана-Натталла, подавление шумов: усиленное | |||
| Анализ спектра в реальном времени | |||||
| БПФ-анализ (FFT) | Реализован механизм БПФ в формате с плавающей запятой на основе ПЛИС Поддерживается сжатие частоты воспроизведения кадров и детектирование линии развёртки Между кадрами БПФ не допускается разрывов или перекрытий | ||||
| Частота обновления БПФ = 10 ^ 9 нс/(N x D x 8 нс), POI (вероятность захвата сигналов) = 2 x N x D x 8 нс N — количество точек БПФ (1024, 512, 256, 128, 64, 32), а D — коэффициент децимации (1, 2, 4, 8...) | |||||
| Типовые настройки | Частота обновления данных БПФ | POI (вероятность захвата сигналов) | |||
| N = 1024, D = 1 | 122 070 раз/с | 16,384 мкс | |||
| N = 32, D = 1 | 3 906 250 раз/с | 0,512 мкс | |||
| Полоса анализа в реальном времени | 100 МГц | ||||
| Оконная функция | Окно Блэкмана-Натталла, окно с плоской вершиной | ||||
| Полоса разрешения (RBW) | 14,73 МГц — 3,59 кГц (окно с плоской вершиной), 7,81 МГц — 1,90 кГц (окно Блэкмана-Натталла), 13 градаций для каждого типа окна | ||||
| Разрешение по амплитуде | 0,75 дБ | ||||
| Генератор сигналов (опция ТГ) | |||||
| Диапазон частот | 100 кГц — 6,3/8,5 ГГц, с шагом 10 Гц | ||||
| Диапазон мощности | -50 дБмВт — 0 дБмВт, с шагом 0,25 дБ | ||||
| КСВН | < 2,0:1 | 30 МГц — 6,3/8,5 ГГц | |||
| Негармонические фазовые шумы | < -50 дБн | ||||
| Гармоническая волна | 100 кГц — 30 МГц | 30 МГц — 1,6 ГГц | 1,6 ГГц — 3 ГГц | 3 ГГц — 3,2 ГГц | 3,2 ГГц — 8,5 ГГц |
| Вторая гармоника | < -10 дБн | < -10 дБн | < -20 дБн | < -20 дБн | < -20 дБн |
| Третья гармоника и выше | < -10 дБн | < -10 дБн | < -20 дБн | < -20 дБн | < -20 дБн |
| Утечка сигнала на приёмник | 100 кГц — 30 МГц | > +90 дБн | |||
| 30 МГц — 3 ГГц | > +80 дБн | ||||
| 3 ГГц — 6,3 ГГц | > +70 дБн | ||||
| 6,3 ГГц — 8,5 ГГц | > +60 дБн | ||||
| Общие характеристики | |||||
| Входы и выходы | Источник питания | Type-C (1), выделенный порт питания, обеспечьте пиковую мощность источника питания 5 В, 2А Допустимый диапазон напряжений 4,75 — 5,25 В, пульсация менее 200 мВ пик-пик | |||
| Данные | Type-C (2), USB3.0 (USB2.0 доступен, но пропускная способность ограничена) | ||||
| Вход РЧ-сигнала | SMA (F), входной импеданс 50 Ом | ||||
| Вход внешних опорных тактовых сигналов | MCX (F)(1), амплитуда ≥ 1,5 В пик-пик, входной импеданс 330 Ом | ||||
| Выход внешнего запуска | Недоступно | ||||
| Вход внешнего запуска | MMCX (F), 3.3 В КМОП, высокоомный | ||||
| Выход внешнего запуска | MMCX (F), 3.3 В КМОП | ||||
| Выход аналоговой ПЧ | Недоступно | ||||
| Потребляемая мощность | Пиковая 11 Вт, типовая 8 Вт, порт питания (5В, 2A макс.), порт данных (5В, 1A макс.) | ||||
| Температура эксплуатации | 0 — +60 °С (стандартный температурный класс) | ||||
| –20 — +70 °С (опция расширенного диапазона температурных классов, пластмассовый корпус и вентилятор в комплект не входят) | |||||
| –40 — +70 °С (опция широкого диапазона температурных классов, пластмассовый корпус и вентилятор в комплект не входят) | |||||
| Температура хранения | –20 — +70 °С (стандартно) | ||||
| –40 — + 85 °С (опция широкого диапазона температурных классов с широким диапазоном температур, пластмассовый корпус и вентилятор в комплект не входят) | |||||
| Масса и габариты | Габариты 142 x 54 x 16 мм, масса 168 г (без учёта защитного футляра и конструктивных элементов, а также длины разъёма) Габариты 156 x 62 x 22 мм, масса 296 г (с учётом защитного футляра и конструктивных элементов, а также длины разъёма) | ||||
| Код | Опция | Пояснение |
| 1 | Встроенный термостатированный кварцевый генератор (OCXO) опорных импульсов (аппаратная опция) | Обеспечение большей стабильности генератора опорных импульсов по сравнению со стандартной конфигурацией, температурный дрифт < 0,15 х 10-6, увеличение общего энергопотребления на 0,8 Вт |
| ТГ | Встроенный генератор сигналов (аппаратная опция) | Генератор сигналов 100 кГц – 6,3/8,5 ГГц |
| 3 | Регулировка частоты дискретизации АЦП | Обеспечивает регулируемую частоту дискретизации АЦП, увеличивая общее энергопотребление на 0,3 Вт |
| И01 | Внешняя плата MUXIO | Преобразование интерфейса MUXIO в несколько разъёмов MMCX и разъём «плата - провод» для облегчения подключения входа запуска, выхода и других сигналов |
| И02 | Внешний модуль ГНСС | Стандартный модуль ГНСС, подключённый к MUXIO |
| И03 | Внешний высокоточный модуль ГНСС | Высокоточный модуль ГНСС, подключённый к MUXIO |
| И04 | Внешний модуль ГНСС с OCXO | Модуль ГНСС с привязкой к термостатированному кварцевому генератору (OCXO) опорных импульсов, увеличивает общее энергопотребление на 1,1 Вт |
| Т | Расширенный температурный диапазон | Расширение рабочей температуры до -40 — +50 °C |
