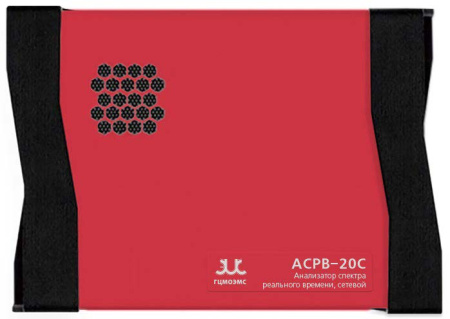

Портативный USB-анализатор спектра реального времени ГЦМО ЭМС АСРВ-20С является высокотехнологичным устройством, предназначенным для точного анализа спектральных характеристик сигналов в диапазоне частот от 9 кГц до 20 ГГц. Данное устройство представляет собой инновационный супергетеродинный цифровой приёмник, который обеспечивает высокую точность и надежность измерений.
Одной из ключевых особенностей АСРВ-20С является его широкий диапазон частот, охватывающий 9 кГц до 20 ГГц. Это позволяет использовать его в различных отраслях, таких как радиосвязь, телекоммуникации, радиотехника и другие области, где необходимы точные измерения спектральных параметров сигналов.
Приёмник-анализатор спектра реального времени ГЦМО ЭМС АСРВ-20С оснащен 19-сегментным фильтром-преселектором, который обеспечивает высокое качество приема сигналов и подавление помех. В диапазоне частот 9 кГц — 9 ГГц типовое подавление зеркального канала превышает +90 дБ, что гарантирует высокую точность измерений. В диапазоне частот 9 ГГц — 20 ГГц типовое подавление зеркального канала превосходит +60 дБ, что также обеспечивает высокую устойчивость к помехам.
Анализатор спектра АСРВ-20С поддерживает полосу анализа до 100 МГц с регулируемой частотой дискретизации, что позволяет детально исследовать спектральные характеристики сигналов. Скорость развёртки спектра составляет 320,2 ГГц/с, что обеспечивает быстрое и точное получение результатов измерений.
Для цифровой обработки сигналов АСРВ-20С использует передовую технологию ПЛИС (FPGA), что позволяет реализовать сложные алгоритмы обработки и обеспечить высокую производительность устройства. Данная технология позволяет выполнять множество вычислений в реальном времени, что делает АСРВ-20С идеальным выбором для профессионального применения.
Одной из важнейших функций АСРВ-20С является возможность обеспечения 1PPS (период одного пика в секунду), что позволяет точно синхронизировать измерения с внешними системами. Информация о широте, долготе и временной метке также может быть передана через USB-интерфейс, что делает устройство универсальным инструментом для различных приложений.
Кроме того, АСРВ-20С имеет удобный интерфейс пользователя, который позволяет легко настроить и запустить измерения. Устройство поддерживает различные форматы данных, что обеспечивает их удобное хранение и обработку. Интерфейс пользователя позволяет настраивать параметры измерений, выбирать типы фильтров и анализировать результаты в реальном времени.
В заключение можно отметить, что портативный USB-анализатор спектра реального времени ГЦМО ЭМС АСРВ-20С является современным и высокоэффективным устройством, которое сочетает в себе высокую точность измерений, быстроту обработки данных и удобство использования. Это устройство идеально подходит для профессиональных приложений в области радиотехники, телекоммуникаций и других отраслях, где необходимы точные и надежные измерения спектральных параметров сигналов.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Анализатор спектра |
|
Номер записи в ГосРеестре СИ
|
92628-24 |
|
Мин. частота (кГц)
|
9 |
|
Макс. частота (ГГц)
|
20 |
|
Фазовый шум
|
-98 дБн/Гц |
|
Максимальный измеряемый уровень
|
+23 дБм |
|
Опорный генератор
|
±1×10-6 |
|
Интерфейс
|
USB |
|
Питание
|
5 В |
|
Гарантия, (мес)
|
12 |
- Анализатор спектра
- Флеш-накопитель
- Адаптер питания
| Частота | ||||
| Диапазон частот | 9 кГц — 20 ГГц | |||
| Начальная погрешность установки частоты | < 1 x 10-6, поддержка ручной корректировки программы | |||
| Опорный генератор |
Внутренний или внешний, программно-управляемое переключение Старение внутреннего термокомпенсированного кварцевого генератора (TCXO) < 1 м. д./год, дрейф температуры < 1 x 10-6, внутренний термостатированный генератор OCXO (опция), дрейф температуры < 0,2 x 10-6 |
|||
| Чистота спектра | ||||
| Однополосный фазовый шум | дБн/Гц | |||
| Несущая частота | 1 ГГц | 3 ГГц | 10 ГГц | 19,9 ГГц |
| 1 кГц | -91,2 | -90 | 86,1 | -80,6 |
| 10 кГц | -99,7 | -100,9 | -92,5 | -90,6 |
| 100 кГц | -101,1 | -104,2 | -94,4 | -96,2 |
| 1 МГц | -121,6 | -123,4 | -112,1 | -111,5 |
| 10 МГц | -134,4 | -134,2 | -131,9 | -129,2 |
| Остаточный отклик подавление помех отключено дБмВт Полоса разрешения (RBW) = 1 кГц Пиковый детектор положительных сигналов | Диапазон частот | R. L. = 0 дБмВт | R. L. = -20 дБмВт | R. L. = -50 дБмВт |
| 9 кГц — 1,0 ГГц | < -90 | < -100 | < -120 | |
| 1,0 ГГц — 3,0 ГГц | < -80 | < -100 | < -120 | |
| 3,0 ГГц — 9,0 ГГц | < -90 | < -100 | < -120 | |
| 9,0 ГГц — 20 ГГц | < -90 | < -100 | < -120 | |
| Подавление радиопомех от зеркального канала | 9 кГц — 9,0 ГГц | > +90 дБн (подавление помех отключено), > +90 дБн (подавление помех включено) | ||
| 9,0 ГГц — 20 ГГц | > +60 дБн (подавление помех отключено), > +90 дБн (подавление помех включено) | |||
| Подавление ПЧ (R. L. = 0 дБ) | > +90 дБн (подавление помех включено), > +80 дБн (подавление помех отключено) | |||
| Помехи, связанные с гетеродином | < -65 дБн (смещение центральной частоты ± (N/M) x 125 МГц, N/M = 1, 2, 3, 4, 5…) | |||
| Ложные сигналы на входе | < -75 дБн (подавление помех включено), < -50 дБн (подавление помех отключено) | |||
| Линейность | ||||
| IIP3 дБмВт | 1 ГГц | 3 ГГц | 10 ГГц | 19,9 ГГц |
| R. L. = +20 дБмВт | 45,5 | 47,3 | 43,6 | 35,3 |
| R. L. = 0 дБмВт | 27,5 | 27,2 | 23,2 | 21 |
| R. L. = -20 дБмВт | 4,7 | 7,5 | -8,9 | -3 |
| Обработка сигналов | ||||
| Полоса анализа | Максимум 100 МГц (аналоговая полоса пропускания ПЧ установлена как 1) или 40 МГц (аналоговая полоса пропускания ПЧ установлена как 2), коэффициент децимации 1 | |||
| Синфазно-квадратурные данные (IQ) | 122,88 Мвыб/с, программная настройка 120 Мвыб/с — 125 Мвыб/с, шаг 1 Гц Коэффициент децимации: 1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096 на основе ПЛИС, всего 13 градаций, АЦП 14/12 бит с обработкой ЦОС и выходом шириной 8/16/32 бит | |||
| Ёмкость запоминающего устройства | Объём встроенной памяти 128 Мбайт | |||
| Поддерживает непрерывное и бесперебойное хранение данных, если скорость генерации данных меньше пропускной способности шины, а ёмкость ЗУ ограничена только ёмкостью жёсткого диска | ||||
| Отклик к сигналу внешнего запуска | Максимальная частота отклика 500 раз/с | |||
| Аналоговый выход ПЧ | Поддерживает 307,2 МГц ± 50 МГц | |||
| Амплитуда | ||||
| Максимальная безопасная входная мощность (CW) | +23 дБмВт | 30 МГц — 20 ГГц предусилитель выключен (оп. уровень (R. L.) ≥ 0 дБмВт) | ||
| +10 дБмВт | 100 кГц — 30 MГц или предусилитель включён (оп. уровень (R. L.) < 0 дБмВт) | |||
| Максимальное напряжение | ±12 В постоянного тока | |||
| Диапазон отображения | Средний уровень собственных шумов (DANL) — +23 дБмВт | |||
| Погрешность амплитуды | ± 2,0 дБ | |||
| Пульсация спектра в полосе пропускания ПЧ | ± 1,75 дБ (аналоговая полоса пропускания по ПЧ 40 МГц), ± 2,0 дБ (аналоговая полоса пропускания по ПЧ 100 МГц) | |||
| Опорный уровень (R. L.) | –50 дБмВт — +23 дБмВт | |||
| РЧ-предусилители | Преобразователи частоты (частота ≥ 50 MГц) оборудованы предусилителем, который можно настроить на автоматическое включение или принудительное выключение | |||
| Средний уровень собственных шумов (DANL) дБмВт/Гц Полоса разрешения (RBW) = 10 кГц Детектор среднеквадратичного (RMS) значения сигнала | Диапазон частот | R. L. = 0 дБмВт (коэффициент усиления ПЧ = 2) | R. L. = –20 дБмВт (коэффициент усиления ПЧ = 2) | R. L. = –50 дБмВт (коэффициент усиления ПЧ = 2) |
| 9 кГц | -123,3 | -141,2 | -152,3 | |
| 100 кГц — 100 МГц | -135,2 | -152,2 | -160,2 | |
| 100 МГц — 3,0 ГГц | -134,1 | -147,2 | -165,3 | |
| 3,0 ГГц — 9 ГГц | -132,2 | -139,1 | -157,1 | |
| 9,0 ГГц — 20 ГГц | -133,1 | -138,2 | -159,5 | |
| Стандартный анализ спектра | ||||
| Детектор линии развёртки | Положительный пиковый, отрицательный пиковый, среднеквадратичный, нормальный, выборки | |||
| Полоса разрешения (RBW) | 1 Гц — 10 МГц | |||
| Полоса видеосигнала (VBW) | 1 Гц — 10 МГц | |||
| Операции над графиками | Очистка и запись, удержание максимального/минимального значений, усреднённые значения, стоп-кадр | |||
| Представление данных | ПО SAStudio4 предоставляет обычный спектр, частотно-временную диаграмму (спектрограмму) и статистические данные | |||
| Измерения | Фазовый шум, уровень мощности канала, ширина занимаемой полосы частот, ширина полосы пропускания X дБ, подавление сигнала соседнего канала, интермодуляция третьего порядка (IM3) | |||
| Скорость развёртки — Стандартный анализ спектра | 320,2 ГГц/с | ПЛИС | RBW ≥ 1 МГц, окно Блэкмана-Натталла, подавление шумов: шунтирование | |
| 154,9 ГГц/с | ПЛИС | RBW = 250 кГц, окно Блэкмана-Натталла, подавление шумов: стандартное | ||
| 65,8 ГГц/с | ПЛИС | RBW = 30 кГц, окно Блэкмана-Натталла, подавление шумов: шунтирование | ||
| 2,8 ГГц/с | ЦПУ | RBW = 1 кГц, окно Блэкмана-Натталла, подавление шумов: шунтирование | ||
| Анализ данных / Нулевой диапазон измерения | ||||
| Максимальное разрешение по времени | 16 нс | |||
| Максимальная полоса анализа | 100 MГц | |||
| Режимы детектирования | Положительный пиковый, выборки, средних значений, среднеквадратичный | |||
| Анализ спектра в реальном времени | ||||
| БПФ-анализ (FFT) | Реализован механизм БПФ в формате с плавающей запятой на основе ПЛИС Поддерживается сжатие частоты воспроизведения кадров и детектирование линии развёртки Между кадрами БПФ не допускается разрывов или перекрытий | |||
| Частота обновления БПФ = 10 ^ 9 нс/(N x D x 8 нс), POI (вероятность захвата сигналов) = 2 x N x D x 8 нс, N — количество точек БПФ (1024, 512, 256, 128, 64, 32), D — коэффициент децимации (1, 2, 4, 8...) | ||||
| Типовые настройки | Частота обновления данных БПФ | POI (вероятность захвата сигналов) | ||
| N = 1024, D = 1 | 122 070 раз/с | 16,384 мкс | ||
| N = 32, D = 1 | 3 906 250 раз/с | 0,512 мкс | ||
| Полоса анализа в реальном времени | 100 МГц | |||
| Оконная функция | Окно Блэкмана-Натталла, окно с плоской вершиной | |||
| Полоса разрешения (RBW) | 14,73 МГц — 3,59 кГц (окно с плоской вершиной), 7,81 МГц — 1,90 кГц (окно Блэкмана-Натталла), 13 градаций для каждого типа окна | |||
| Разрешение по амплитуде | 0,75 дБ | |||
| Общие характеристики | ||||
| Входы и выходы | Источник питания | Тип-C (1) (QC 3,0) 12 В, 2 А или 9 В, 2 А | ||
| Данные | RJ-45 1000 Мбит/с, 100 Мбит/с | |||
| Вход РЧ-сигнала | 2,92 мм (F), входной импеданс 50 Ом | |||
| Вход внешних опорных тактовых сигналов | MMCX (F)(1), амплитуда ≥ 1,5 В пик-пик, входной импеданс 330 Ом | |||
| Выход внешних опорных тактовых сигналов | Встроенный в плату MUXIO, 3,3 В КМОП, программируемое включение/ выключение | |||
| Вход внешнего запуска | MMCX (F)(2), 3,3 В КМОП, высокоомный | |||
| Выход внешнего запуска | MMCX (F)(3), 3,3 В КМОП | |||
| Аналоговая полоса пропускания по ПЧ | MMCX (F)(4), максимальная выходная мощность — 25 дБмВт, импеданс 50 Ом | |||
| Антенна ГНСС | MMCX (F)(5) | |||
| Антенна 4G | MMCX (F)(6) | |||
| USB 2.0 общего назначения | Тип-C (2) | |||
| Потребляемая мощность | Пиковая 16 Вт, типовая 13 Вт | |||
| Температура эксплуатации | 0 — +60 °С (стандартный температурный класс) | |||
| –20 — +70 °С (опция расширенного диапазона температурных классов, пластмассовый корпус и вентилятор в комплект не входят) | ||||
| –40 — +70 °С (опция широкого диапазона температурных классов, пластмассовый корпус и вентилятор в комплект не входят) | ||||
| Температура хранения | –20 — +70 °С (стандартно) | |||
| –40 — +85 °С (опция широкого диапазона температурных классов с широким диапазоном температур, пластмассовый корпус и вентилятор в комплект не входят) | ||||
| Масса и габариты | Габариты 167 x 117 x 28 мм, масса 586 г (с учётом защитного футляра и конструктивных элементов, а также длины разъёма) | |||
| Код | Опция | Пояснение |
| О1 | Встроенный термостатированный кварцевый генератор (OCXO) опорных импульсов (аппаратная опция) | Обеспечение большей стабильности генератора опорных импульсов по сравнению со стандартной конфигурацией, с температурным дрейфом < 0,2 x 10-6 и увеличением общего энергопотребления на 0,8 Вт |
| ИО3 | Встроенный термостатированный кварцевый генератор (OCXO) опорных импульсов с привязкой к ГНСС (аппаратная опция) | Обеспечивает связь генератора опорных импульсов и внешнего источника питания с ГНСС, что увеличивает общее энергопотребление на 1,1 Вт |
| О6 | Встроенный высококлассный ГНСС (аппаратная опция) | Обеспечение улучшенных возможностей позиционирования и синхронизации |
| О9 | Встроенный модуль передачи данных 4G (аппаратная опция) | Обеспечивает физическое подключение к сети 4G |
| Т | Расширенный температурный диапазон | Расширение рабочей температуры до -40 — +50 °C |
