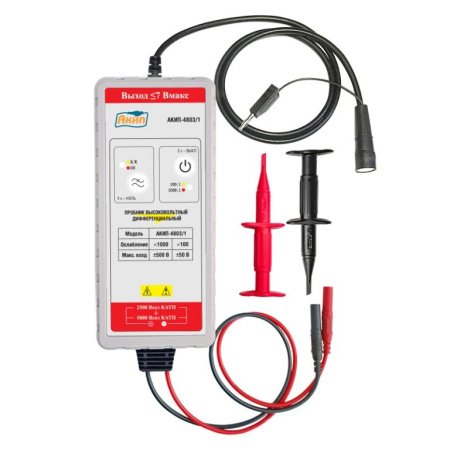

Пробник дифференциальный АКИП-4803/1

Пробник дифференциальный АКИП-4803/1 представляет собой высококачественное устройство, предназначенное для измерения электрических сигналов в самых разных областях, от радиочастотных сигналов до высоковольтных импульсов. Одной из ключевых характеристик этого пробника является его широкая полоса пропускания, достигающая 200 МГц. Это позволяет ему точно отслеживать быстроменяющиеся сигналы без значительных искажений, что особенно важно в приложениях, где точность измерения имеет решающее значение, таких как в радиоэлектронике, телекоммуникациях и научных исследованиях.

Другой важной характеристикой пробника АКИП-4803/1 является его время нарастания, которое не превышает 1,75 наносекунд. Это означает, что пробник может чрезвычайно быстро реагировать на изменения входного сигнала, обеспечивая точное отображение даже самых быстрых переходов. Такая быстрота реагирования необходима для анализа высокоскоростных сигналов, где каждая наносекунда имеет значение.

Пробник также рассчитан на работу с высокими напряжениями, поддерживая дифференциальный режим с напряжением до 1000 Впик-пик и 350 Вскз. Это позволяет использовать его в приложениях, связанных с высоковольтными устройствами, такими как источники питания, электронные ключи и другие высоковольтные устройства. Высокая устойчивость к напряжению делает пробник АКИП-4803/1 надежным инструментом для инженеров и исследователей, работающих с высоковольтными системами.

Кроме того, пробник оснащен возможностью регулировки коэффициента ослабления, который может быть установлен в 100 или 1000. Это позволяет пользователю адаптировать чувствительность пробника к конкретным требованиям измерения, обеспечивая оптимальное соотношение сигнал/шум и предотвращая насыщение входа высокими уровнями сигнала.

С точки зрения входных характеристик, пробник АКИП-4803/1 имеет относительно высокое входное сопротивление, составляющее 12 МОм, и низкую входную емкость, равную 0,5 пФ. Такие характеристики обеспечивают минимальное вмешательство в измеряемую цепь, гарантируя, что измерения будут точными и надежными. Высокое входное сопротивление также помогает уменьшить нагрузку на источник сигнала, что важно в случаях, когда источник имеет высокое внутреннее сопротивление или когда измерения проводятся в цепях с высоким импедансом.

Для подключения пробника к измерительному оборудованию, таким как осциллографам или спектроанализаторам, используется коннектор BNC-типа. Этот тип коннектора широко используется в измерительной технике и обеспечивает надежный и удобный способ подключения, упрощая процесс измерения и минимизируя риск повреждения оборудования.

Пробник АКИП-4803/1 также имеет удобную длину кабеля, составляющую 90 см, что позволяет пользователю легко размещать его в различных конфигурациях измерительной системы, обеспечивая гибкость и удобство при работе с различными устройствами и системами.

В целом, пробник дифференциальный АКИП-4803/1 представляет собой мощный инструмент для измерения и анализа электрических сигналов. Его широкая полоса пропускания, быстрое время нарастания, высокая устойчивость к напряжению и регулируемый коэффициент ослабления делают его универсальным решением для различных приложений, от радиочастотных измерений до анализа высоковольтных сигналов.
