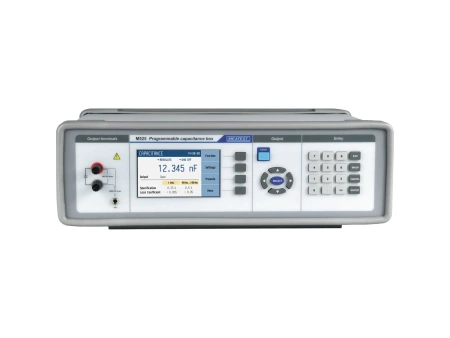

Декадный магазин ёмкостей предназначен для поверки мультиметров и RLC-метров, а также для ремонта, регулировки и калибровки измерительных устройств.
Значение ёмкости задается путем соответствующей комбинации аппаратных конденсаторов. Переключение конденсаторов происходит при помощи специальных реле, разработанных для токов высокого напряжения. Фактически установленные значения параметров отображаются на TFT дисплее высокого разрешения.
Удобный пользовательский интерфейс обеспечивает непосредственную настройку значения ёмкости, коррекцию OPEN, заземление клеммы L, настройку характеристик, заданных пользователем и другие функции. Модель M525 является сложным прибором, имеющим собственную процедуру перекалибровки. Эта процедура позволяет устранить отклонения значений ёмкостей без механической регулировки.
Декадным магазином можно управлять дистанционно при помощи компьютера через стандартный интерфейс RS232. Также, опционально доступны интерфейсы Ethernet, USB, GPIB.
Опционально магазин ёмкостей M525 может быть выполнен в виде модуля для монтажа в стойку 19" (высота модуля – 3HE).Особенности:
- Диапазон ёмкостей: от 100 пФ до 100 мкФ
- Основная погрешность ±0,25 %
- Режим точной установки значения ёмкости
- Возможность заземления клеммы Lo
- Максимальное допустимое напряжение 50 В (DC) / 35 В (AC)
- Режим “Время” – построение зависимости ёмкости от времени, с помощью таблиц пользователя, с общим числом строк - 50
- Режим “Пользователь” – построение различных зависимостей преобразования, каждая зависимость определяется таблицей, с общим числом строк до 100
- Open-коррекция. Выбор варианта определения значения ёмкости:
- “Относительная” – выходное значение определяется относительно коррекции
- “Абсолютная” – выходное значение определяется абсолютно до уровня выходных клемм
- Интерфейс RS-232 (стандартно) и GPIB, USB, Ethernet (опция)
- Исполнение для монтажа в стойку 19" (опция)
- Масса 4 кг
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Цифровой |
|
Разрешение
|
0,1 нФ |
|
Номинальные значения
|
0,1 нФ … 100 мкФ |
|
Температурный коэффициент
|
±270 ppm/°C |
|
Установка значений
|
Цифровая |
|
Питание
|
85-260 В |
|
Базовая погрешность
|
0.25% |
|
Гарантия, (мес)
|
12 |
- Магазин ёмкостей M520
- Руководство пользователя на русском языке
- Сетевой блок питания
- Компакт-диск с руководством пользователя и программным обеспечением
- Протокол калибровки производителя
- Кабель RS-232
| Диапазон/Разрешение | Погрешность при 1 кГц, % | Коэффициент потерь f=1 кГц | Погрешность (от 40 Гц до 1 кГц), % | Коэффициент потерь (от 10 Гц до 1 кГц) | Температурный коэффициент емкости, ppm/°C |
| 0,100 ... 10,000 нФ | (0,25±3) пФ | <0,0 | (0,5±3) пФ | <0,05 | <270 |
| 10,001 ... 100,00 нФ | 0,25 | <0,00 | 0,5 | <0,005 | <270 |
| 100,01 ... 1,0000 мкФ | 0,25 | <0,00 | 0,5 | <0,005 | <270 |
| 1,0001 мкФ ... 10,000 мкФ | 0,25 | <0,0 | 0,5 | <0,05 | <270 |
| 10,001 ... 100 мкФ | 0,25* | <0,2 | 0,5 | <0,2** | <270 |
| Диапазон емкости |
От 100 пФ до 100 мкФ Размыкание клемм |
||||
| Погрешность |
0,25% ±3 пФ для значения 10 000 пФ 0,25 % для остальных |
||||
| Температурный коэффициент | <270 ppm/°C | ||||
| Максимально допустимое напряжение | 50 В DC ( Imax=1,5 A ) , 35 В AC (Imax=1 A ) | ||||
| Испытательное напряжение | 500 В DC Между «землей» и L/H-клемм, при плавающем соединении | ||||
| Частотный диапазон | 40 Гц … 1 кГц | ||||
| Соединение | 2-полюсное | ||||
| Тип клемм | позолоченные, диаметр клеммы 4 мм | ||||
| Номинальная температура | (23 ± 2)°C | ||||
| Диапазон рабочей температуры | +5 … 40°C | ||||
| Диапазон температуры хранения | -10 °C до +50 °C | ||||
| Время реакции | <200 мс | ||||
| Интерфейсы | RS-232 (опционально IEEE488, USB, LAN) | ||||
| Питание | 85-260 В, 45-65 Гц | ||||
| Тип корпуса | Полностью металлический | ||||
| Габаритные размеры (Ш x В x Г) | 390 x 128 x 310 мм | ||||
| Вес | 4 кг | ||||
