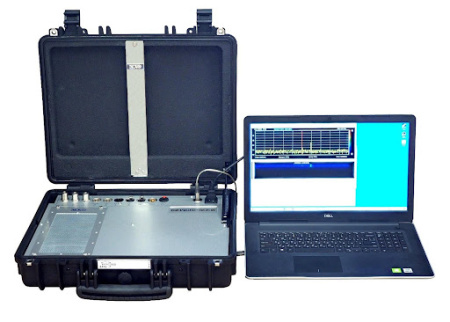

Комплекс «СИРИУС-МКИ» предназначен для формирование специальных сигналов, обеспечения прохождения сигналов по необходимым каналам, приёма сигналов и их спектрального анализа.
Комплекс позволяет провести все виды исследований, в том числе активными радиотехническими методами.
С помощью комплекса «СИРИУС-МКИ» возможно проведение следующих работ:
- спектральный анализ низкочастотных и высокочастотных сигналов в проводных линиях;
- регистрация сигналов речевого диапазона частот в проводных линиях;
- выявление признаков модуляции вторичного излучения объектов контроля;
- обнаружение эффектов высокочастотного навязывания в устройствах, подключенных к проводным или коаксиальным линиям;
- обнаружение модулированного переизлучения при подаче высокочастотного сигнала в проводные линии;
- выявление приемников дистанционного управления и акустоэлектрических преобразователей методом анализа сигналов в цепях питания;
- измерение расстояния до неоднородностей проводных линий с использованием метода рефлектометрии;
- проверка линий с использованием двухполярного напряжения смещения;
- электротехнические измерения первичных параметров слаботочных проводных линий (напряжение постоянного и переменного тока, сопротивление постоянному и переменному току, емкость, вторая и третья гармоники нелинейных искажений);
- проверка линий на наличие гальванических подключений с использованием вольтамперной, импульсной переходной и амплитудно-фазовой характеристик;
- измерение токов утечки в электросиловых кабелях;
- прослеживание трассы прокладки проверяемой линии в стенах и строительных конструкциях.
- широкий диапазон частот излучаемых и исследуемых сигналов;
- высокая мощность и низкий фазовый шум генерируемых сигналов;
- широкий динамический диапазон и высокая чувствительность приема сигналов;
- возможность проведения спектрального, корреляционного и временного анализа обрабатываемых сигналов;
- встроенный коммутатор входных сигналов;
- наличие гальванической развязки для входных сигналов и напряжения смещения;
- возможность проведения измерений в электросиловых кабелях под напряжением;
- отсутствие слепых зон при рефлектометрии проводных линий;
- наличие автоматических режимов проверки;
- герметичный, ударопрочный корпус.
- Основной блок
- Анализатор спектра «СК-4 НОВО АС-12»
- Генератор высокочастотных сигналов «Г-7 НОВО ГСП-10»
- Активная экранированная акустическая система
- Головные телефоны
- Указатель проводки UP-9
- Измерительные клещи UT210
- Имитатор эффектов АЭП и ВЧН
- Имитатор КЦП
- Направленный ответвитель «Омега-АК»
- Комплект измерительных антенн
- Комплект соединительных кабелей и переходников
- Комплект эталонных датчиков «ЭТАЛОН-ВЧО»
- Комплект устройств подключения и вставки в шину заземления
- Управляющая ПЭВМ с предустановленным ПО
|
Генерация ВЧ-сигнала |
|
| Диапазон частот выходного сигнала, МГц | 0.009 – 13000 |
| Минимальный шаг установки значения выходной частоты, Гц | 1 |
| Диапазон установки уровня мощности выходного сигнала, дБм | от минус 10 до плюс 15 |
| Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала, дБм | ± 1, не более |
| Спектральная плотность мощности фазовых шумов (на частоте 1 ГГц, при отстройке 1 кГц), дБн/Гц | минус 110, не более |
| Виды модуляции выходного сигнала | ЧМ; ЧМн; АМ; АМн |
| Диапазон установки частоты сигнала модуляции, Гц | 100 – 100000 |
| Анализ ВЧ-сигнала | |
| Диапазон частот входного сигнала, МГц | 0.009 – 14500 |
| Пределы допускаемой погрешности измерения уровня входного сигнала, дБм | ± 1, не более |
| Средний отображаемый уровень собственных шумов, дБн/Гц | минус 154, не более |
| Минимальное значение полосы разрешения, Гц | 1, не более |
| Спектральная плотность мощности фазовых шумов (частота 100 МГц, отстройка 1 кГц), дБн/Гц | минус 120, не более |
| Динамический диапазон измерения уровней входных сигналов, дБ | 150, не менее |
| Генерация НЧ-сигнала | |
| Диапазон частот выходного сигнала, Гц | 63 – 11300 |
| Минимальный шаг установки значения частоты выходного сигнала, Гц | 1 |
| Диапазон установки напряжения выходного сигнала, дБВ | от минус 30 до 0 |
| Анализ НЧ-сигнала | |
| Диапазон частот входного сигнала, Гц | 20 – 100000 |
| Средний отображаемый уровень собственных шумов (в диапазоне частот от 1 до 100 кГц), дБВ/Гц (нВ/Гц) | минус 150 (30), не более |
| Минимальное значение полосы разрешения, Гц | 0.1 |
| Максимальное напряжение входного сигнала (аттенюатор 20 дБ, уровень компрессии 1 дБ), дБВ | 20 |
| Пределы допускаемой погрешности измерения уровня входного сигнала, дБВ | ± 1, не более |
| Генерация тонального сигнала | |
| Диапазон частот выходного сигнала, Гц | 63 – 11300 |
| Минимальный шаг установки значения частоты выходного сигнала, Гц | 1 |
| Диапазон напряжений выходного сигнала, дБВ | от 0 до минус 30 |
| Контроль проводных линий | |
| Диапазон измеряемых напряжений переменного и постоянного токов, В | |
| 0.001 – 600 | |
| Диапазон измеряемых токов, А | 1∙10-3 – 1∙102 |
| Диапазон измеряемых сопротивлений, Ом | 1∙ 100– 2∙107 |
| Диапазон измеряемых ёмкостей, Ф | 1∙10-12 – 1∙10-5 |
| Диапазон измерения коэффициента гармонических искажений | 10-3 – 100 |
| Максимальное напряжение изоляции гальванической развязки, В | 1500 |
| Диапазон перестройки напряжения смещения, В | ± 17 |
| Диапазон амплитуд выходного напряжения тестовых сигналов, В | 1 – 100 |
| Количество каналов встроенного коммутатора сигналов | 30 |
| Максимальная дальность зондирования в режиме «Рефлектометрия», м | 1000 |
