Анализатор Agilent N9342C выполнен в прочном, безвентиляторном корпусе, прост в настройке и эксплуатации. Измерения производятся нажатием всего одной кнопки, что позволяет сэкономить до 95% времени. Встроенный планировщик задач помогает заранее планировать и готовить измерения.
Мониторинг и анализ спектра сигналов осуществляется с одновременной записью спектрограмм и воспроизведением сигнала на 6,5 дюймовом TFT экране с автоматической установкой яркости, подсветки, и других параметров, что обеспечивает четкое изображение.

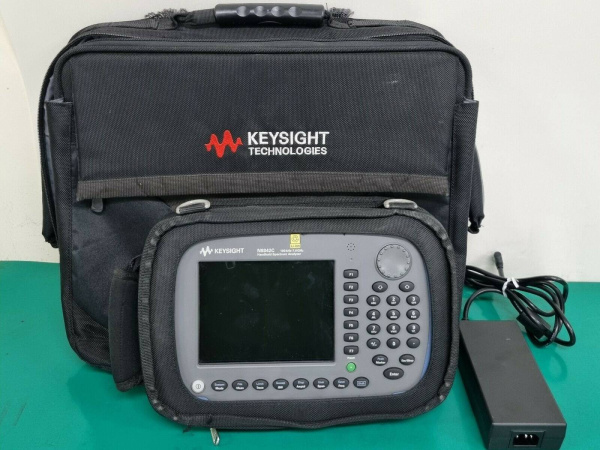

Уникальный эргономичный футляр для переноски и работы с прибором Agilent N9342C повышает эффективность проведения измерений, освобождая руки от необходимости удерживать прибор во время работы.
Многочисленные встроенные функции, такие как настраиваемые таблицы каналов частоты, амплитуды корректировки, возможность настройки прибора для управления по локальной сети или через USB порт, являются существенным дополнением к функциональности анализатора.
Мониторинг и анализ спектра сигналов осуществляется с одновременной записью спектрограмм и воспроизведением сигнала на 6,5 дюймовом TFT экране с автоматической установкой яркости, подсветки, и других параметров, что обеспечивает четкое изображение.
Уникальный эргономичный футляр для переноски и работы с прибором Agilent N9342C повышает эффективность проведения измерений, освобождая руки от необходимости удерживать прибор во время работы.
Многочисленные встроенные функции, такие как настраиваемые таблицы каналов частоты, амплитуды корректировки, возможность настройки прибора для управления по локальной сети или через USB порт, являются существенным дополнением к функциональности анализатора.
Особенности:
- диапазон частот от 100 кГц до 7 ГГц ( настраиваемый на 9 кГц);
- встроенный следящий генератор до 7 ГГц;
- встроенный GPS приемник и GPS антенна;
- встроенный предусилитель до 7 ГГц;
- отображаемый средний уровень шумов (DANL) –166 дБм/Гц;
- точность измерения ± 0,6 дБ;
- минимальное время развертки менее 2 мс;
- поддержка датчиков мощности Agilent, позволяющих проводить высокоточные измерения мощности в диапазоне до 24 ГГц;
- опция монитора спектра с возможностью записи и воспроизведения спектрограмм;
- наличие специальных приложений и программного обеспечения
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Анализатор спектра |
|
Мин. частота (кГц)
|
100 |
|
Макс. частота (ГГц)
|
7 |
|
Гармонические искажения
|
-65 дБн/Гц |
|
Фазовый шум
|
-89 дБн/Гц |
|
Максимальный измеряемый уровень
|
+33 дБм |
|
Опорный генератор
|
±1×10-6 |
|
Диагональ дисплея, дюйм
|
6,5" |
|
Интерфейс
|
USB, LAN |
|
Питание
|
Сменный Li-Ion аккумулятор |
|
Разрешение экрана
|
640 х 480 |
|
Тип дисплея
|
Цветной ЖК |
|
Гарантия, (мес)
|
12 |
- Адаптер переменного/постоянного тока
- Аккумуляторная батарея
- Кабель USB
- Компакт-диск с кратким руководством по работе с прибором и справочной информацией
- Наушники
| Частотные параметры | |
| Диапазон частот (открытый вход) | от 100 кГц до 7 ГГц (настраиваемый до 9 кГц) |
| Погрешность внутреннего генератора опорной частоты 10 MГц | |
| Старение | ±1 х 10-6 за год |
| Температурная нестабильность | ±1 х 10-6 |
| Погрешность отсчёта частоты с помощью маркера | |
| Разрешение маркера | (полоса обзора)/(число точек развёртки - 1) |
| Погрешность |
±(частота маркера х погрешность опорной частоты +1% х полоса обзора + 20% х полоса пропускания + разрешение маркера +1 Гц) |
| Погрешность опорной частоты | скорость старения х время с момента последней настройки + температурная нестабильность |
| Счётчик частоты маркера | |
| Разрешение | 1 Гц |
| Погрешность |
± (частота маркера х погрешность опорной частоты + разрешение маркера) Полоса пропускания/полоса обзора ≥ 0,02; маркер должен быть установлен более чем на 25 дБ выше отображаемого уровня собственных шумов; значение смещения частоты равно 0 Гц |
| Полоса обзора | |
| N9342C | 0 Гц (нулевая полоса), от 100 кГц до 7 ГГц |
| Разрешение | 1 Гц |
| Погрешность | ± (0,22% х полоса обзора + полоса обзора/ (число точек развёртки - 1)), ном. |
| Однополосный фазовый шум (от 20 °C до 30 °C, центр. частота 500 МГц) | |
| отстройка от несущей 30 кГц | < –86 дБн/Гц; –89 дБн/Гц (тип. значение) |
| отстройка от несущей 100 кГц | < –97 дБн/Гц;–101 дБн/Гц (тип. значение) |
| отстройка от несущей 1 МГц | < –115 дБн/Гц; –119 дБн/Гц (тип. значение) |
| Полоса пропускания (–3 дБ) | |
| Диапазон установки | от 10 Гц до 3 МГц, в последовательности 1:3:10 |
| Погрешность |
± 5% (ном), полоса пропускания от 10 Гц до 1 МГц ±10%, полоса пропускания = 3 МГц |
| Коэффициент прямоугольности фильтра (избирательность) | < 5 : 1 (ном.), по уровням минус 60 дБ/минус 3 дБ, цифровая, гауссоподобная |
| Полоса видеофильтра) (–3 дБ) | |
| Диапазон установки | от 1 Гц до 3 МГц, в последовательности 1:3:10 |
| Погрешность | ±10% (ном.), при полосе от 1 Гц до 1 МГц |
| Амплитудные параметры | |
| Пределы измерения уровня сигнала (предусилитель выкл.) | |
|
от 100 кГц до 2 МГц от 2 МГц до 7 ГГц |
от среднего уровня собств. шумов до +10 дБм от среднего уровня собств. шумов до +20 дБм |
| Пределы ослабления входного аттенюатора | от 0 до 50 дБ |
| Максимальный безопасный уровень входного сигнала Средняя непрерывная мощность (установка вх. аттенюатора ≥ 20 дБ) | |
| N9342C | +33 дБм, не более 3 мин., от 2 МГц до 7 ГГц |
| Напряжение постоянного тока | ± 50 В макс. |
| Средний уровень собственных шумов | |
| (СКЗ детектор, усреднение графиков > 40, входное ослабление 0 дБ, входной импеданс 50 Ом, полоса пропускания 1 кГц, шум, приведённый к полосе 1 Гц, от 20 до 30 °С) | |
| предусилитель выключен (опорный уровень ≤ –50 дБм) |
от 100 кГц до1 МГц –108 дБм; –127 дБм (тип. значение) от 1 до 10 МГц –128 дБм; –146 дБм (тип. значение) от 10 до 500 МГц –142 дБм; –146 дБм (тип. значение) от 500 МГц до 2,5 ГГц –141 дБм; –145 дБм (тип. значение) от 2,5 до 4 ГГц –140 дБм; –144 дБм (тип. значение) от 4 до 6 ГГц –138 дБм; –142 дБм (тип. значение) от 6 до 7 ГГц –136 дБм; –140 дБм (тип. значение) |
| предусилитель включен (опорный уровень ≤ –70 дБм) |
от 100 кГц до1 МГц –131 дБм; –150 дБм (тип. значение) от 1 до 10 МГц –148 дБм; –163 дБм (тип. значение) от 10 до 500 МГц –161 дБм; –164 дБм (тип. значение) от 500 МГц до 2,5 ГГц –159 дБм; –162 дБм (тип. значение) от 2,5 до 4 ГГц –158 дБм; –161 дБм (тип. значение) от 4 до 6 ГГц –155 дБм; –158 дБм (тип. значение) от 6 до 7 ГГц –150 дБм; –154 дБм (тип. значение) |
| Пределы шкалы экрана | |
| Логарифмическая шкала |
от 10 дБ до 100 дБ, отображается 10 делений, 1,2,5,10 дБ/деление |
| Линейная шкала | от 0 до 100%, отображается 10 делений |
| Eдиницы шкалы | дБм, дБмВ, дБмкВ, Вт, В, дБмВ (режим EMF), дБмкВ (режим EMF), В (режим EMF) |
| Число точек развёртки (графика) | 461 |
| Разрешение отсчёта уровня по маркеру | |
| Логарифмическая шкала | 0,01 дБ |
| Линейная шкала | ≤ 1 % от уровня сигнала (ном.) |
| Детекторы | нормальный, пиковый, мгновенного значения, отрицательного пика, усреднение (логарифм. мощности, СКЗ, напряжения) |
| Число графиков | 4 |
| Функции графиков | стирание/запись, накопление максимумов, накопление минимумов, усреднение |
| Погрешность измерения уровня (кроме случаев рассогласования по входу) (от 20 до 30 °С, пиковый детектор, предусилитель выключен, уровень входного сигнала от –50 до 0 дБм, 95% процентиль, время развёртки устанавлено для достижения точности измерений (Swp Time Rule = Accuracy). Если время развёртки устанавлено для достижения скорости измерений (Swp Time Rule = Speed), добавляется дополнительная погрешность ± 0,3 дБ). | |
| N9342C | ±1,5 дБ |
| Опорный уровень | |
| Пределы установки | от – 100 до +30 дБм с шагом 1 дБ |
| Логарифмическая шкала | 0,01 дБ |
| Линейная шкала | Как и для лог. шкалы (от 2,236 мкВ до 7,07 В) |
| Погрешность | 0 дБ |
| КСВн входа RF In(на частоте настройки) | |
|
от 10 МГц до 3 ГГц от 3 до 7 ГГц |
< 1,5 : 1 (ном.), ослабление 10 дБ или 20 дБ < 2,0 : 1 (ном.), ослабление 10 дБ или 20 дБ |
| Продукты искажений и комбинационные составляющие | |
| Гармонические искажения второго порядка (уровень сигнала на смесителе минус 30 дБм, входное ослабление 0 дБ, предусилитель выкл., от 20 до 30 °С) | |
|
от 50 МГц до 3 ГГц от 3 до 7 ГГц |
< –65 дБн < –70 дБн |
| Интермодуляционные искажения третьего порядка (TOI) (два тона по минус 20 дБм на входе разнесены на 100 кГц, входное ослабление 0 дБ, предусилитель выкл., опорный уровень ≥ –30 дБ, от 20 до 30 °С) | |
|
от 50 до 300 МГц от 300 МГц до 7 ГГц |
+7 дБм +10 дБм |
| Собственные остаточные отклики (нагруженный вход, осл. 0 дБ, предусилитель выкл.) | |
| от 100 кГц до 7 ГГц | < – 90 дБм; –98 дБм (тип. значение) |
| Развёртка | |
| Время развёртки | |
| Пределы |
от 2 мс до 1000 с (полоса обзора ≥ 100 Гц) от 600 нс до 200 с (полоса обзора = 0 Гц) |
| Режим развёртки | непрерывный, однократный |
| Режим времени развёртки |
для достижения точности измерений (Accuracy), для достижения скорости измерений (Speed) |
| Источник запуска | автомат., сигнал видеотракта, внешний, ВЧ пакет |
| Перепад сигнала запуска | положительный или отрицательный (по выбору) |
| Задержка запуска | от ±12 мс до ±12 с (ном.), полоса обзора = 0 Гц |
| Соединители ввода-вывода передней панели | |
| ВЧ вход (RF input) | |
| Соединитель и импеданс | тип N, 50 Ом (ном.) |
| Вход сигнала опорной частоты 10 МГц/внешнего запуска (10 MHz reference/External trigger input) | |
| Частота вх. опорного сигнала | 10 МГц |
| Амплитуда вх. опорного сигнала | от 0 до +10 дБм |
| Уровень запуска | соответствует ТТЛ (5 В) (ном.) |
| Соединитель | BNC (розетка), 50 Ом (ном.) |
| Питание пробника (Probe power) | |
| Напряжение / сила тока |
+15 В пост. тока, ±7%, от 0 до 150 мA (ном.) -12,6 пост. тока, ±10%, от 0 до 150 мA (ном.) |
| Порты USB (совместимы USB 2.0 Full Speed) | |
| Соединитель хост-порта | USB Type-A (розетка) |
| Соединитель устройства | USB Type-mini AB (розетка) |
| LAN | RJ-45, 10 Base-T |
| Общие характеристики | |
| Дисплей | |
| Разрешение | 640 х 480 пикселей |
| Размер и тип | 6,5 дюйма (170 мм), цветной ЖК дисплей |
| Языки | |
| Экранный графический интерфейс пользователя | английский, французский, немецкий, испанский, упрощенный и традиционный китайский, японский, итальянский, корейский, русский, португальский |
| Требования к питанию и калибровка | |
| Входное напряжение адаптера | от 100 до 240 В переменного тока, от 50 до 60 Гц, автоматический выбор пределов |
| Выходное напряжение адаптера | 15 В постоянного тока, 5,3 A, 80 Вт, макс. |
| Потребление | 15 Вт (N9342C), 16 Вт (N9343C/4C), тип. значение |
| Время действия батареи (после полного заряда) | 3,5 часа (следящий генератор выкл., предусилитель выкл.) |
| Время заряда батареи | 3 часа |
| Срок службы батареи | от 300 до 500 циклов заряда |
| Время устан. рабочего режима | 30 минут |
| Периодичность калибровки | 1 год |
| Условия окружающей среды и массо-габаритные размеры | |
| Рабочий диапазон температур | от –10 до +50 °C (батарея: от 0 до +50 °C) |
| Диапазон температур хранения | от –40 до +70 °C (батарея: от –20 до 50 °C) |
| Относительная влажность | < 95% |
| Масса | 3,2 кг (масса без упаковки); 3,6 кг (с батареей) |
| Габаритные размеры | 318 х 207 х 69 мм (ширина х высота х глубина) |
Agilent Technologies — американская компания-производитель измерительного оборудования, электронно-медицинского оборудования и оборудования для химического анализа.
