Артикул:
m-116596
Характеристики
Внесен в ГосРеестр
—
Нет
1 322 178 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Назначение:
- Определение корреляционным методом местоположения утечек жидкости из трубопроводов хозяйственно-питьевого водоснабжения, горячего водоснабжения, отопления и других систем трубопроводов, при условии, что транспортируемая среда в трубопроводе под давлением.
- Проведение трассировки подземных коммуникаций с отображением оси коммуникации и цифровым измерением глубины залегания.
- Встроенный модуль GPS/ГЛОНАСС сохранения координат с последующим нанесением трассы коммуникации на карту.
- Уточнение местам утечки акустическим течеискателем.
- Диагностика запорной арматуры.
- Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.
- Поиск места разгерметизации трубопроводов и несанкционированных врезок корреляционным методом и акустическим методами.
- Поиск и трассировка подземных коммуникаций (трубопроводы, кабельные линии).
- Трассировка подземных коммуникаций с графическим отображением оси коммуникации и цифровым измерением глубины залегания.
- Функция сохранения координат для нанесения на карту.
- Диагностика запорной арматуры.
- Поиск мест повреждения кабелей индукционным и акустическим (совместно с генератором высоковольтных импульсов) методами.
Преимущества:
- Наличие двух радиоканалов.
- Высокая помехозащищенность, регулируемый фильтр.
- Оперативность и скорость расчетов.
- Ударозащищенные водонепроницаемые датчики.
- Малые габариты и вес.
- Высокая точность определения мест разгерметизации, удобство в эксплуатации.
- Визуальная индикация утечки по графику корреляционной функции.
- Возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц).
- Проведение трассировки подземных коммуникаций в активном режиме от генератора.
- Уточнение места утечки акустическим методом в режиме «График».
Применение:
- Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
- Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.
Области применения:
- Теплосети.
- Водоканал.
- ЖКХ.
- Продуктопроводы.

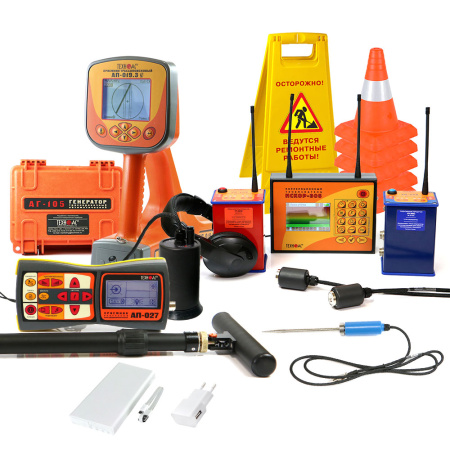

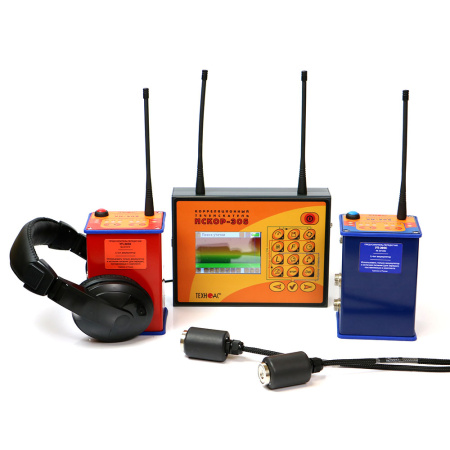

- Корреляционный приемник КП-305
- Предусилитель-передатчик УП-305К
- Предусилитель-передатчик УП-305C
- Акустический датчик АДК-305 2шт
- Антенна И305 4шт
- Зарядное устройство И305.02.010
- Источник питания И305.02.020
- SD-карта (8 Гб)
- Картридер USB2.0 SD/MicroSD
- Наушники с регулировкой громкости
- Наушники
- Генератор АГ-105
- Трассопоисковый приемник АП-019.3

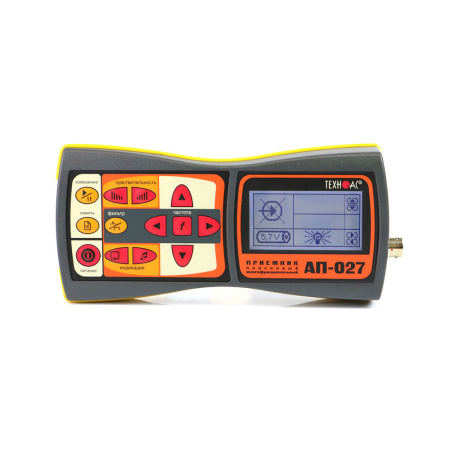

- Трассопоисковый приемник АП-027
- Комплект акустического датчика АД-247
- Акустический датчик малогабаритный АДМ-227 с функцией магнитного датчика
- Датчик электромагнитный ЭМД-247
- Батарейка типоразмер R14 алкалиновая 12шт
- Батарейка типоразмер AA алкалиновая 4шт
- Диск CD-R ПО АП-019.3
- Кабель USB 2,0 AM-mini USB 1 м
- Кабель АГ105.02.020
- Кабель АГ120.02.020
- Кабель АГ120.02.050
- Кабель AP027.02.030
- Штырь АГ110.02.004 2шт
- Колпачок изоляционный d=8 мм 2шт
- Контакт магнитный АГ120.02.090 2шт

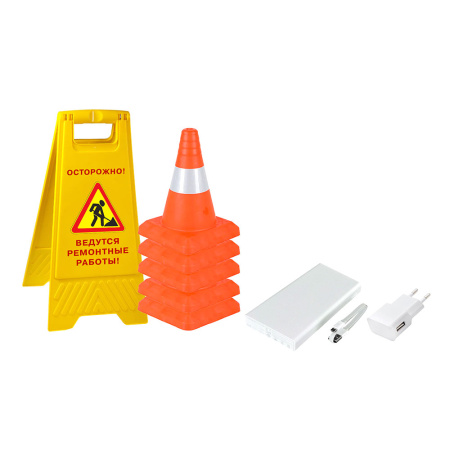

- Отвертка крестовая Power bank, 10 000 mAh
- Конус дорожный, высота 30 см 5шт
- Аварийный знак "Люк открыт" или "Идут работы"
- Чехол 53212 (сумка для приемник АП-019)
- Чехол 53222 (сумка для комплекта)
- Чехол 53186 (сумка для ЭМД-247)
- Кейс И305.02.030
- Руководство по эксплуатации 6шт
| Характеристики корреляционного течеискателя Искор-305 | |||
| Длина диагностируемого участка трубопровода, м | от 10 до 1000 | ||
| Диаметр трубопровода, мм | от 25 до 800 | ||
| Давление в трубопроводе, атм | не менее 1,5 | ||
| Точность определения утечки (максимума корреляционной функции) при усреднении по 60 измерениям, см | |||
| - от 10 до 250 м | не более ±5 | ||
| - от 250 до 500 м | не более ±10 | ||
| - от 500 до 1000 м | не более ±15 | ||
| Время построения корреляционной функции при усреднении по 60 измерениям, мин | |||
| - от 10 до 250 м | не более 3 | ||
| - от 250 до 500 м | не более 4,5 | ||
| - от 500 до 1000 м | не более 4,5 | ||
| Частоты фильтрации сигнала утечки | |||
| - фильтр нижних частот, кГц | 1,0; 1,5; 2,2 | ||
| - фильтр верхних частот, кГц | 0,3; 0,4; 0,5 | ||
| - цифровой фильтр, Гц | от 65 до 4500 | ||
| Общие данные | |||
| Дальность работы радиоканала 433 МГц между корреляционным приемником и каждым предусилителем-передатчиком, м | не менее 500 | ||
| Дисплей | графический, TFT, 320х480 точек | ||
| Электропитание | встроенные Li-Ion аккумуляторы | ||
| Время заряда аккумуляторов от комплектного источника питания с зарядным устройством, час | не более 6 | ||
| Допустимый диапазон температур окружающей среды при эксплуатации, °С | от -25 до +45 | ||
| Время непрерывной работы, час | |||
| - в нормальных условиях | не менее 8 | ||
| - при пониженной температуре -25°С | не менее 6 | ||
| Средняя наработка на отказ, час | не менее 2000 | ||
| Класс защиты от внешних воздействий | |||
| - акустического датчика АДК-305 | IP65 | ||
| - предусилителя-передатчика УП-305 | IP51 | ||
| - корреляционного приемника КП-305, источника питания, зарядного устройства | IP42 | ||
| Габаритные размеры, мм | |||
| - акустического датчика АДК-305 | Ø36, Н=68, Lкабеля=5 м | ||
| - предусилителя-передатчика УП-305 | 135x95x78 | ||
| - корреляционного приемника КП-305 | 152x203x51 | ||
| Масса, кг | |||
| - акустического датчика АДК-305 | 0,3 | ||
| - предусилителя-передатчика УП-305 | 0,9 | ||
| - корреляционного приемника КП-305 | 1,3 | ||
| Характеристики приемника АП-019.3 | |||
| Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц | ||
| Диапазон частот «Широкая полоса» | 0,04…8 кГц | ||
| Частота фильтра в режиме «Зонд» | 512 Гц | ||
| Диапазон частот «Радио» | 8…40 кГц | ||
| Динамический диапазон входных сигналов | 120 дБ | ||
| Количество встроенных датчиков | 4 | ||
| Максимальная чувствительность (Режим «График» f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц ) |
5 мкА на расстоянии 1 м | ||
| Объем памяти модуля GPS | 2300 «точек» | ||
| Подключаемые внешние датчики | КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС») | ||
| Управление чувствительностью | - автоматическое – для 2D отображения «Трасса» - полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд» - автоматическое / ручное (по выбору) – для режима «2 частоты» |
||
| Определение глубины залегания трассы | - 0...10 м - автоматически в режиме «Трасса» - по нажатию кнопки в режиме «Зонд» |
||
| Точность определения глубины залегания | ±5% | ||
| Измерение тока принимаемого сигнала | - 0,01...9,99 А - автоматически в режиме «Трасса» |
||
| Точность определения оси коммуникации, в % от глубины залегания | ±5% | ||
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | при совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим) | ||
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка | ||
| Индицируемые параметры | - 2D визуализация положения трассы относительно прибора - глубина залегания трассы - ток сигнала - графики уровня сигнала - сила сигнала - параметры настройки и управления |
||
| Звуковая индикация | встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
||
| Источник питания | 4…7 В: - 4 элемента тип «С» - внешний аккумулятор (Power Bank - опция) |
||
| Время непрерывной работы от одного комплекта щелочных батарей | не менее 20 часов | ||
| Автоматическое отключение питания при бездействии для экономии заряда | после 30 минут | ||
| Диапазон температур эксплуатации / хранения | -20…+60 / -30…+60°С | ||
| Степень защиты корпуса | IP54 | ||
| Габаритные размеры | 330х140х700 мм | ||
| Масса | 2,45 кг | ||
| Характеристики приемника АП-027 | |||
| Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ | Датчик АД | |
| Вид работы в зависимости от датчика | определяется автоматически, при подключении датчика | ||
| Вид принимаемого сигнала | выбирается оператором как «непрерывный / импульсный» | выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» | |
| Частоты переключаемых полосовых фильтров | центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц | - ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; - ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
|
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц | |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB | |
| Визуальная индикация | ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | ||
| Звуковая индикация | головные телефоны - натуральный широкополосный или отфильтрованный сигнал | ||
| головные телефоны - синтезированный звук ЧМ | - | ||
| встроенный излучатель - синтезированный звук ЧМ | |||
| Питание | напряжение 4…7 В - аккумуляторы «тип АА» 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети или щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт. | ||
| Время непрерывной работы, не менее | 20 часов | ||
| Допустимый диапазон температур окружающей среды при эксплуатации |
